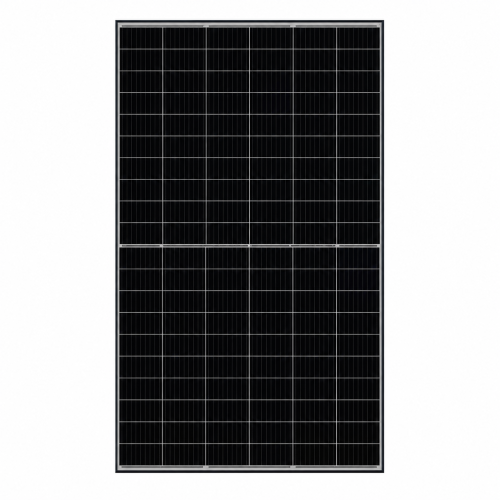

Panel fotowoltaiczny JA SOLAR 505 JAM60D40-505 LB Bifacial BF
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ bifacial
- Obramowanie czarna rama
- Moc 505 - 550 W
- Grubość ramy 30 mm
- Wysokość modułu 180 - 200 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 12 lat
- Gwarancja wydajności 30 lat
Opis
JA Solar JAM60D40-505/LB — panel fotowoltaiczny 505 W, N-Type, bifacial, szkło–szkło, czarna rama
Panel fotowoltaiczny JA Solar JAM60D40-505/LB BF z serii DeepBlue 4.0 Pro to dwustronny moduł o mocy znamionowej 505 W, wykonany w technologii ogniw N-Type n-Bycium+. Sprawność modułu na poziomie 22,8% pozwala uzyskać wysoką moc z dostępnej powierzchni montażowej.
Konstrukcja bifacial umożliwia produkcję energii zarówno przez przednią, jak i tylną stronę panelu. Przy wykorzystaniu promieniowania odbitego od jasnego dachu, gruntu lub innej powierzchni moduł może zwiększyć całkowity uzysk energii. W warunkach BNPI, uwzględniających promieniowanie tylne na poziomie 135 W/m², moc panelu wynosi około 555 W.
Moduł wykorzystuje 120 ogniw połówkowych w układzie 6 × 20 oraz technologię 16BB. Wieloszynowa konstrukcja poprawia przewodzenie prądu, ogranicza straty rezystancyjne i zmniejsza wpływ mikropęknięć oraz częściowego zacienienia na pracę panelu.
Budowa double glass obejmuje przednią i tylną szybę o grubości 2 mm. Konstrukcja szkło–szkło zwiększa odporność modułu na wilgoć, obciążenia mechaniczne i długotrwałe oddziaływanie warunków atmosferycznych. Czarna rama o wysokości 30 mm zapewnia estetyczne wykończenie bez charakterystycznego dla modułów Full Black całkowicie czarnego tła ogniw.
Korzystny współczynnik temperaturowy mocy wynoszący -0,29%/°C ogranicza spadek wydajności przy wysokiej temperaturze ogniw. Dodatnia tolerancja mocy 0–+3% oznacza, że moc modułu zmierzona w warunkach testowych nie powinna być niższa od wartości znamionowej.
Producent zapewnia 12-letnią gwarancję produktową oraz 30-letnią liniową gwarancję mocy. Deklarowana degradacja wynosi maksymalnie 1% w pierwszym roku i 0,4% rocznie w kolejnych latach, co odpowiada zachowaniu co najmniej 87,4% mocy początkowej po 30 latach.
Najważniejsze korzyści
- Moc znamionowa 505 W — wysoka moc jednostkowa do instalacji domowych, komercyjnych i przemysłowych.
- Sprawność 22,8% — efektywne wykorzystanie dostępnej powierzchni montażowej.
- Ogniwa N-Type n-Bycium+ — ograniczona degradacja i stabilna praca w całym okresie eksploatacji.
- Konstrukcja bifacial — możliwość produkcji dodatkowej energii przez tylną stronę modułu.
- Współczynnik bifacjalności Pmax 80% ±5% — efektywne wykorzystanie promieniowania odbitego.
- Technologia szkło–szkło — zwiększona odporność na wilgoć i czynniki środowiskowe.
- 120 ogniw połówkowych i 16BB — ograniczone straty elektryczne i poprawiona wydajność modułu.
- Tolerancja mocy 0–+3% — brak ujemnej tolerancji względem mocy znamionowej.
- Współczynnik temperaturowy -0,29%/°C — mniejsze straty mocy podczas pracy w wysokiej temperaturze.
- Czarna rama — estetyczne dopasowanie do ciemnych pokryć dachowych i konstrukcji montażowych.
- Puszka przyłączeniowa IP68 — wysoki poziom ochrony połączeń elektrycznych.
- 30-letnia gwarancja mocy — minimum 87,4% początkowej mocy po 30 latach.
Zastosowanie
- Domowe instalacje fotowoltaiczne na dachach skośnych i płaskich.
- Komercyjne i przemysłowe instalacje PV na halach, magazynach i obiektach usługowych.
- Elektrownie fotowoltaiczne oraz systemy montowane na gruncie.
- Instalacje na jasnych dachach i podłożach umożliwiających wykorzystanie tylnej strony panelu.
- Wiaty fotowoltaiczne, carporty i konstrukcje o zwiększonym prześwicie pod modułami.
- Systemy wymagające wysokiej mocy modułów i napięcia systemowego do 1500 V DC.
Dane techniczne (skrócone)
| Producent | JA Solar |
| Model | JAM60D40-505/LB BF |
| Seria | DeepBlue 4.0 Pro |
| Moc znamionowa Pmax | 505 W |
| Moc w warunkach BNPI | 555 W |
| Sprawność modułu | 22,8% |
| Technologia ogniw | Monokrystaliczne N-Type n-Bycium+, half-cell, 16BB |
| Liczba ogniw | 120, układ 6 × 20 |
| Konstrukcja modułu | Bifacial, szkło–szkło |
| Kolor ramy | Czarny — Black Frame |
| Full Black | Nie |
| Współczynnik bifacjalności Pmax | 80% ±5% |
| Współczynnik bifacjalności Voc | 98% ±5% |
| Współczynnik bifacjalności Isc | 80% ±5% |
| Tolerancja mocy | 0–+3% |
| Napięcie obwodu otwartego Voc | 44,05 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 37,11 V |
| Prąd zwarciowy Isc | 14,48 A |
| Prąd w punkcie mocy maksymalnej Imp | 13,61 A |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| NOCT | 45°C ±2°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maksymalny bezpiecznik szeregowy | 30 A |
| Zakres temperatury pracy | Od -40°C do +70°C |
| Maksymalne obciążenie statyczne od przodu | 3600 Pa |
| Maksymalne obciążenie statyczne od tyłu | 1600 Pa |
| Wymiary | 1953 × 1134 × 30 mm |
| Masa | 27,3 kg |
| Szkło przednie / tylne | 2,0 mm / 2,0 mm |
| Puszka przyłączeniowa | IP68, 3 diody bypass |
| Przekrój przewodów | 4 mm² |
| Długość przewodów | Montaż pionowy: 400 mm (+) / 200 mm (-); poziomy: 1200 mm (+) / 1200 mm (-) |
| Typ złączy | Stäubli MC4-EVO2A lub QC Solar, zależnie od wariantu |
| Klasa bezpieczeństwa | Klasa II |
| Klasa odporności ogniowej | Klasa C |
| Gwarancja produktowa | 12 lat |
| Liniowa gwarancja mocy | 30 lat; minimum 87,4% mocy początkowej po 30 latach |
Uwaga: oznaczenie BF dotyczy wariantu z czarną ramą i nie oznacza wykonania Full Black. Dodatkowa produkcja z tylnej strony modułu zależy od albedo podłoża, wysokości montażu, kąta nachylenia, rozstawu rzędów oraz zacienienia tylnej powierzchni. Moc 555 W odnosi się do warunków BNPI i nie jest znamionową mocą modułu w warunkach STC. Dopuszczalne obciążenia zależą od sposobu podparcia, położenia zacisków i zastosowanego systemu montażowego.
