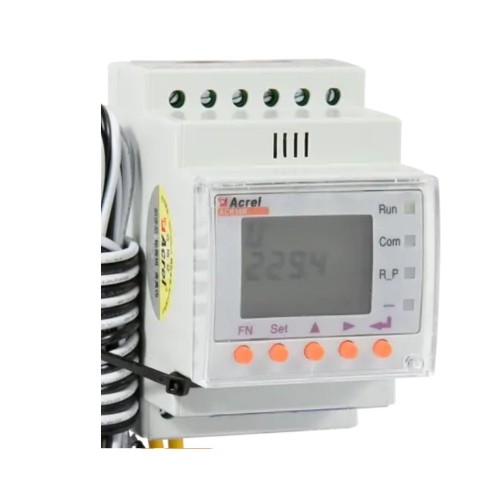

FelicityESS Smart Meter jednofazowy

Jednofazowy licznik energii Acrel ACR10R-D16TE – pomiar, monitoring i komunikacja RS485

Acrel ACR10R-D16TE to nowoczesny licznik energii elektrycznej typu szynowego, zaprojektowany z myślą o szybkiej instalacji i precyzyjnym pomiarze parametrów sieci jednofazowej. Urządzenie umożliwia montaż z otwartym przekładnikiem prądowym (CT), bez konieczności odłączania zasilania – idealne do zastosowań modernizacyjnych. Licznik integruje funkcje pomiarowe, monitorujące i komunikacyjne, oferując pełną kontrolę nad zużyciem energii w instalacjach przemysłowych i PV.

Najważniejsze cechy i parametry techniczne:

• Zakres napięcia wejściowego: AC 100 V lub 400 V – elastyczność w zastosowaniach jednofazowych.
• Zakres prądu: 10 A, 20 A, 40 A, 80 A, 120 A, 200 A – w zależności od modelu przekładnika (D10–D36).
• Typ przekładnika: otwieralny split-core CT – szybki montaż bez przerywania ciągłości pracy systemu.
• Zakres częstotliwości: 45–65 Hz.
• Dokładność pomiaru: napięcie – klasa 0,2; prąd i moc czynna – klasa 0,5; energia bierna – klasa 1.
• Funkcje pomiarowe: prąd, napięcie, moc czynna i bierna, moc pozorna, częstotliwość, współczynnik mocy, energia czynna i bierna.
• Wyświetlacz LCD: czytelna prezentacja danych pomiarowych i programowania ustawień.
• Komunikacja: RS485 z protokołem Modbus-RTU – zdalny odczyt i integracja z systemami BMS i SCADA.
• Zasilanie: AC 85–265 V lub DC 100–350 V, pobór mocy ≤10 VA.
• Obudowa na szynę DIN, montaż szynowy – wygodna integracja w szafach rozdzielczych.
• Programowanie: ustawienie adresu, prędkości transmisji, przelicznika napięcia i prądu, hasła dostępu.
• Ochrona: wytrzymałość napięciowa AC 2 kV/1 min, izolacja wejść >100 MΩ.
• Temperatura pracy: od -10°C do +55°C, przechowywanie: -20°C do +70°C.
• Wilgotność względna: 5–95%, bez kondensacji; wysokość instalacji: ≤2500 m.

Podsumowanie

Acrel ACR10R-D16TE to kompaktowe i wszechstronne urządzenie do monitoringu energii w systemach jednofazowych. Dzięki otwartemu przekładnikowi CT, komunikacji RS485 i precyzyjnym pomiarom parametrów elektrycznych, licznik stanowi idealne rozwiązanie do szybkiej modernizacji i zarządzania zużyciem energii w instalacjach przemysłowych, komercyjnych oraz PV.
