FelicityESS Smart Meter trójfazowy

Licznik energii trójfazowy Acrel ACR10RH-D16TE4 – pomiar, analiza harmonicznych i RS485 w jednym urządzeniu

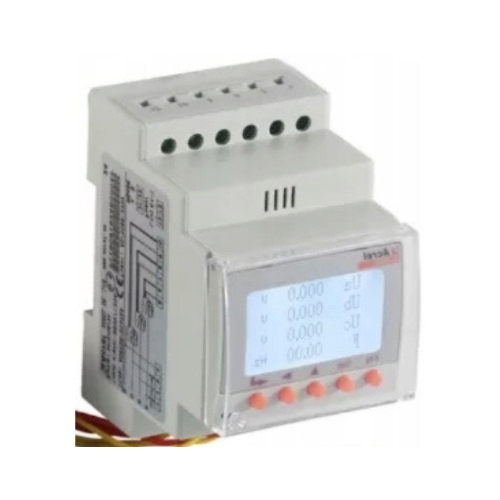

Acrel ACR10RH-D16TE4 to kompaktowy, szynowy licznik energii zaprojektowany do szybkiego montażu w modernizowanych instalacjach trójfazowych 3P4W. Dzięki zastosowaniu otwieralnych przekładników prądowych typu D16, możliwa jest instalacja bez odłączania zasilania. Urządzenie mierzy wszystkie istotne parametry elektryczne, analizuje harmoniczne, rejestruje zdarzenia i oferuje komunikację RS485 z protokołem Modbus RTU – idealne rozwiązanie do systemów PV, przemysłowych i BMS.

Najważniejsze cechy i parametry techniczne:

• Zakres napięcia: AC 220/380 V (3-fazowy, 4-przewodowy) – standardowa sieć trójfazowa.
• Obsługiwane przekładniki: D16 (otwieralny, średnica 16 mm, prąd nominalny do 120 A) – bezprzerwowy montaż.
• Pomiar parametrów: prąd, napięcie, moc czynna, bierna, pozorna, współczynnik mocy, częstotliwość.
• Pomiar energii: czterokwadrantowy, z rozliczeniem wielostrefowym (multi-rate).
• Analiza harmonicznych: do 31. rzędu – pomiar THD i subharmonicznych.
• Rejestracja zdarzeń (SOE): np. przekroczenia limitów – pełna kontrola i analiza sieci.
• Komunikacja: RS485, protokół Modbus-RTU – integracja z systemami SCADA i BMS.
• Wejścia/wyjścia: 4 wejścia cyfrowe (DI), 2 wyjścia przekaźnikowe (DO), 2 wyjścia impulsowe (energii).
• Wyświetlacz LCD: podgląd parametrów, konfiguracja adresu, prędkości transmisji, trybów pomiaru.
• Precyzja pomiaru: energia czynna – klasa 0,5; pozostałe parametry – do klasy 0,2.
• Zasilanie: AC 85–265 V lub DC 100–350 V, pobór mocy: ≤10 VA.
• Ochrona: odporność udarowa – AC 2 kV (1 min), izolacja >100 MΩ.
• Warunki pracy: -10°C do +55°C, do 95% wilgotności (bez kondensacji), do 2500 m n.p.m.
• Montaż: na szynę DIN, w obudowach rozdzielczych – szybka integracja z istniejącymi instalacjami.
• Opcje dodatkowe: wejścia impulsowe, logika alarmów, analizator mocy jakościowej, wewnętrzny zegar RTC.

Podsumowanie

Acrel ACR10RH-D16TE4 to zaawansowany licznik energii trójfazowej z funkcją analizy harmonicznych, pomiarem czterokwadrantowym i integracją RS485. Dzięki otwieralnym przekładnikom, szybkiemu montażowi i precyzji klasy przemysłowej, jest to idealne rozwiązanie dla instalacji fotowoltaicznych, przemysłowych i infrastrukturalnych, które wymagają kompleksowego nadzoru nad jakością i zużyciem energii.
