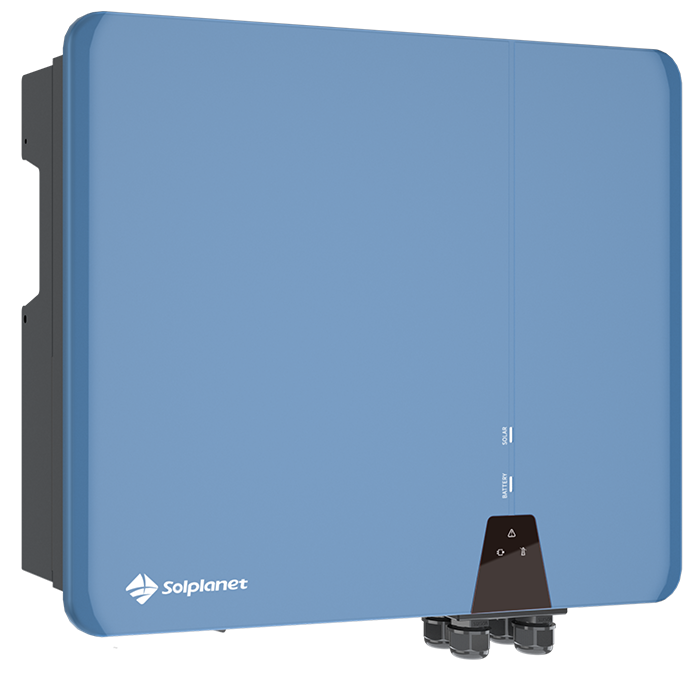

Inwerter hybrydowy Solplanet ASW010kH-T3-DG
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Inwertery
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Wi-Fi Tak
- Liczba MPPT 3
- Moc 5-10 kW
- Gwarancja 10 lat
Opis
Solplanet ASW010kH-T3-DG — inwerter hybrydowy 3F, 10 kW, 3×MPPT
Trójfazowy inwerter hybrydowy Solplanet ASW010kH-T3-DG z serii ASW H-T3-DG przeznaczony jest do instalacji fotowoltaicznych z wysokonapięciowym magazynem energii. Urządzenie oferuje 10 kW mocy znamionowej AC, 3 niezależne trackery MPPT, możliwość przewymiarowania strony PV do 15 000 Wp oraz współpracę z bateriami w zakresie napięcia 120–600 V. Wersja DG obsługuje wejście generatora, pracę EPS oraz asymetryczne rozłożenie mocy na wyjściu falownika.
Najważniejsze korzyści
- Moc znamionowa 10 kW — dopasowanie do domowych i małych komercyjnych instalacji trójfazowych.
- 3 niezależne MPPT — elastyczne projektowanie instalacji PV z trzema niezależnymi stringami.
- Do 150% przewymiarowania PV — maksymalna moc paneli fotowoltaicznych do 15 000 Wp.
- Wersja DG — obsługa agregatu prądotwórczego oraz wejścia GEN.
- Asymetryczna moc wyjściowa — możliwość pracy z nierównomiernym obciążeniem faz.
- Czas przełączania EPS <10 ms — szybkie przejście w tryb zasilania rezerwowego.
- Maks. prąd ładowania / rozładowania 50 A — wydajna współpraca z magazynem energii HV.
- Stopień ochrony IP66 — montaż wewnątrz i na zewnątrz budynku.
Zastosowanie
- Instalacje fotowoltaiczne z siecią trójfazową.
- Systemy PV z wysokonapięciowym magazynem energii Solplanet Ai-HB.
- Instalacje wymagające zasilania awaryjnego w trybie EPS.
- Układy z agregatem prądotwórczym i zarządzaniem ładowaniem baterii.
- Domowe oraz małe komercyjne systemy nastawione na autokonsumpcję energii.
Dane techniczne (skrócone)
| Model | Solplanet ASW010kH-T3-DG |
| Typ urządzenia | Inwerter hybrydowy, trójfazowy, HV, z wejściem generatora |
| Moc znamionowa AC | 10 000 VA |
| Maks. moc pozorna AC | 10 000 VA |
| Znamionowy prąd wyjściowy AC przy 400 V | 14,5 A |
| Maks. prąd wyjściowy AC przy 400 V | 16,0 A |
| Maks. moc wejściowa z sieci | 20 000 W |
| Maks. prąd wejściowy z sieci | 29,0 A |
| Maks. moc paneli fotowoltaicznych | 15 000 Wp |
| Maks. napięcie wejściowe PV | 1100 V |
| Minimalne napięcie wejściowe / napięcie startowe | 60 V / 180 V |
| Zakres napięcia MPPT / napięcie znamionowe DC | 150–950 V / 630 V |
| Liczba MPPT / liczba stringów | 3 / 1+1+1 |
| Maks. prąd wejściowy PV na MPPT | 16 A |
| Maks. moc na MPPT | 10 000 W |
| Maks. prąd zwarciowy na MPPT | 24 A |
| Typ akumulatora | LiFePO4 |
| Zakres napięcia baterii | 120–600 V |
| Maks. moc ładowania z PV i z sieci | 12 000 W |
| Maks. moc ładowania z sieci | 10 000 W |
| Maks. moc rozładowania | 10 000 W |
| Maks. prąd ładowania / rozładowania | 50 A |
| Wyjście EPS — moc znamionowa | 10 000 VA |
| Wyjście EPS — prąd znamionowy przy 400 V | 14,5 A |
| Wyjście EPS — maks. prąd przy 400 V, praca w sieci / poza siecią | 29,0 A / 14,5 A |
| Maks. moc na fazę EPS przy 400 V, praca w sieci / poza siecią | 6667 W / 3333 W |
| Szczytowa moc pozorna EPS do 10 s, praca w sieci / poza siecią | 20 000 VA / 20 000 VA |
| Czas przełączania EPS | <10 ms |
| Wyjściowe THDv EPS | 2% |
| Wejście GEN — maks. moc pozorna | 15 000 VA |
| Wejście GEN — maks. moc ładowania magazynu energii | 10 000 W |
| Napięcie AC | 3/N/PE, 220/380 V; 230/400 V; 240/415 V |
| Częstotliwość AC | 50 Hz / 60 Hz |
| Współczynnik mocy | 1; regulowany 0,8 wyprzedzający – 0,8 opóźniający |
| THDi | <3% przy mocy znamionowej |
| Maks. sprawność | 98,4% |
| Sprawność europejska | 97,9% |
| Sprawność MPPT | 99,9% |
| Zabezpieczenia | SPD DC typ II, kontrola rezystancji izolacji, ochrona przed odwrotną polaryzacją PV i baterii, RCMU, zabezpieczenie przed zwarciem AC, anti-islanding, AFCI, ShadeSol shadow management |
| Komunikacja | CAN z BMS, RS485 z licznikiem, Wi-Fi / LAN przez dongle, RS485 Modbus RTU, LAN Modbus TCP |
| Interfejs użytkownika | LED i aplikacja Solplanet |
| Chłodzenie | Konwekcja naturalna |
| Zakres temperatury pracy | -25°C do +60°C |
| Stopień ochrony | IP66 |
| Maks. wilgotność względna | 100% |
| Maks. wysokość montażu | 4000 m n.p.m. |
| Wymiary (szer. × wys. × gł.) | 625 × 465 × 241 mm |
| Waga | 29,5 kg |
| Gwarancja | 10 lat, zgodnie z warunkami dystrybucji / rejestracji produktu |
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
Pliki do pobrania
Datasheet-Hybrid-8-12kW-HT3-DG-Series-EU_0924_web_PL.pdf
474.48 kB
Karta katalogowa ASW010kH-T3-3p-DG
Deklaracja zgodności Solplanet ASW05-12kH-T2:T3.pdf
616.60 kB
Deklaracja zgodności ASW010kH-T3-3p-DG
