Cechy produktu
Inwertery
- Forma dostawy Wysyłka
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Wi-Fi Tak
- Liczba MPPT 3
- Moc 5-10 kW
- Gwarancja 10 lat
Opis

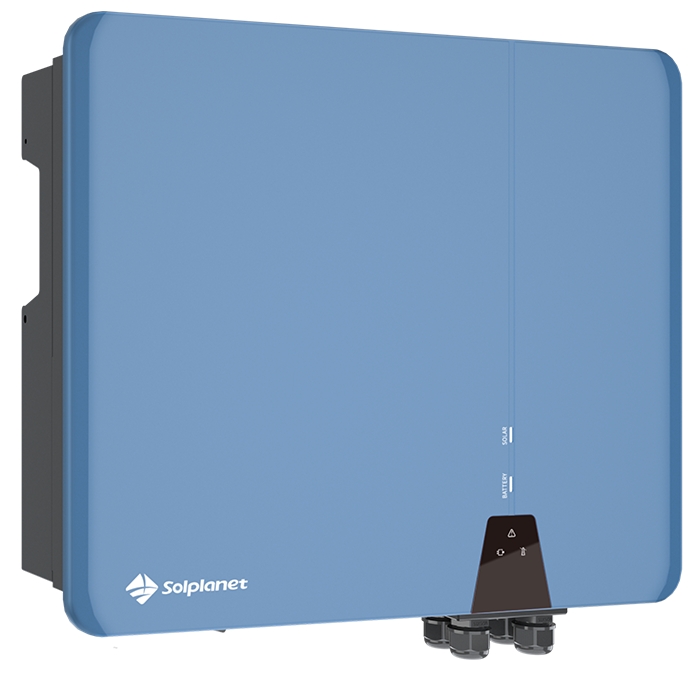

Solplanet ASW12kH-T3 asymetryczny — inwerter hybrydowy 3F, 12 kW, 3×MPPT
Trójfazowy inwerter hybrydowy Solplanet ASW12kH-T3 w wersji z asymetryczną mocą wyjściową przeznaczony jest do instalacji fotowoltaicznych z wysokonapięciowym magazynem energii. Urządzenie oferuje 12 kW mocy znamionowej AC, 3 niezależne trackery MPPT, możliwość przewymiarowania strony PV do 18 000 Wp oraz pracę z bateriami w zakresie napięcia 120–600 V. W trybie EPS obsługuje 100% niesymetryczne wyjście trójfazowe, co ułatwia zasilanie odbiorników o nierównomiernym rozkładzie obciążeń na fazach.
Najważniejsze korzyści
- Moc znamionowa 12 kW — dopasowanie do większych instalacji domowych i małych obiektów komercyjnych.
- 3 niezależne MPPT — elastyczne projektowanie instalacji PV z trzema oddzielnymi stringami.
- Do 150% przewymiarowania PV — maksymalna moc paneli fotowoltaicznych do 18 000 Wp.
- Asymetryczne wyjście EPS — możliwość pracy z nierównomiernym obciążeniem faz w trybie zasilania rezerwowego.
- Czas przełączania <10 ms — szybkie przejście w tryb zasilania awaryjnego.
- Współpraca z baterią HV — zakres napięcia akumulatora 120–600 V.
- Naturalne chłodzenie — cicha praca, poziom hałasu poniżej 35 dB.
- Stopień ochrony IP66 — montaż wewnątrz i na zewnątrz budynku.
Zastosowanie
- Instalacje fotowoltaiczne z siecią trójfazową.
- Systemy PV z wysokonapięciowym magazynem energii.
- Instalacje wymagające zasilania awaryjnego w trybie EPS.
- Układy z nierównomiernym obciążeniem faz w obwodach rezerwowych.
- Domowe i małe komercyjne systemy nastawione na autokonsumpcję energii.
Dane techniczne (skrócone)
| Model | Solplanet ASW12kH-T3 asymetryczny |
| Typ urządzenia | Inwerter hybrydowy, trójfazowy, HV |
| Moc znamionowa AC | 12 000 VA |
| Znamionowy prąd wyjściowy AC przy 400 V | 17,4 A |
| Maks. prąd wyjściowy AC | 19,2 A |
| Maks. moc wejściowa z sieci | 24 000 W |
| Maks. prąd wejściowy z sieci | 34,8 A |
| Maks. moc paneli fotowoltaicznych | 18 000 Wp |
| Maks. napięcie wejściowe PV | 1100 V |
| Minimalne napięcie wejściowe / napięcie rozruchowe | 60 V / 180 V |
| Zakres napięcia MPPT / napięcie znamionowe DC | 200–950 V / 630 V |
| Liczba MPPT / liczba stringów | 3 / 1+1+1 |
| Maks. prąd wejściowy na MPPT | 16 A |
| Maks. moc na MPPT | 10 000 W |
| Maks. prąd zwarciowy na MPPT | 24 A |
| Typ akumulatora | LiFePO4 |
| Zakres napięcia baterii | 120–600 V |
| Maks. moc ładowania / rozładowania | 12 000 W |
| Maks. prąd ładowania / rozładowania | 30 A |
| Wyjście EPS — moc znamionowa | 12 000 VA |
| Wyjście EPS — prąd znamionowy przy 400 V | 17,4 A |
| Wyjście EPS — maks. prąd przy 400 V, praca w sieci / poza siecią | 34,8 A / 17,4 A |
| Maks. moc na fazę EPS przy 400 V, praca w sieci / poza siecią | 8000 W / 4000 W |
| Szczytowa moc pozorna EPS do 10 s, praca w sieci / poza siecią | 24 000 VA / 24 000 VA |
| Czas przełączania EPS | <10 ms |
| Wyjściowe THDv EPS | 2% |
| Napięcie AC | 3/N/PE, 220/380 V; 230/400 V; 240/415 V |
| Częstotliwość AC | 50 Hz / 60 Hz |
| Współczynnik mocy | 1; regulowany 0,8 wyprzedzający – 0,8 opóźniający |
| THDi | <3% przy mocy znamionowej |
| Maks. sprawność | 98,4% |
| Sprawność europejska | 97,9% |
| Sprawność MPPT | 99,9% |
| Zabezpieczenia | SPD DC typ II, kontrola rezystancji izolacji, ochrona przed odwrotną polaryzacją PV i baterii, RCMU, zabezpieczenie przed zwarciem AC, anti-islanding, AFCI opcjonalnie / zależnie od wersji |
| Komunikacja | CAN z BMS, RS485 z licznikiem, Wi-Fi / LAN przez klucz sprzętowy, RS485 Modbus RTU, LAN Modbus TCP |
| Interfejs użytkownika | LED i aplikacja Solplanet |
| Chłodzenie | Konwekcja naturalna |
| Poziom hałasu | <35 dB |
| Zakres temperatury pracy | -25°C do +60°C |
| Stopień ochrony | IP66 |
| Maks. wysokość montażu | 4000 m n.p.m. |
| Wymiary (szer. × wys. × gł.) | 545 × 465 × 205 mm |
| Waga | 24,5 kg |
| Gwarancja | 10 lat, zgodnie z warunkami dystrybucji / rejestracji produktu |
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
Pliki do pobrania
Datasheet-Hybrid-Series-8-12kW-HT3-092024_pl_www.pdf
328.18 kB
Karta katalogowa ASW12kH-T3-3p
Deklaracja zgodności Solplanet ASW05-12kH-T2:T3.pdf
616.60 kB
Deklaracja zgodności ASW12kH-T3-3p
