Inwerter sieciowy GoodWe GW100K-HT
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Inwertery
- Typ inwertera 3 Fazowy
- Moduł Wi-Fi Nie
- Liczba MPPT 10
- Moc powyżej 50kW
- Gwarancja 5 lat
Opis

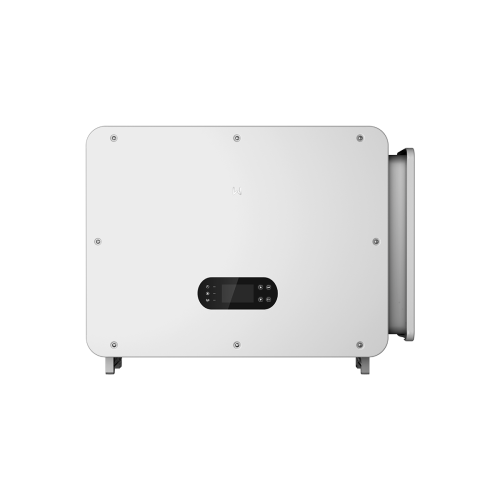

GoodWe GW100K-HT — trójfazowy inwerter sieciowy stringowy 100 kW, 10 MPPT
Inwerter sieciowy stringowy GoodWe GW100K-HT z serii HT 1100 V został zaprojektowany do dużych instalacji fotowoltaicznych w sektorze komercyjnym, przemysłowym oraz w małych elektrowniach PV. Urządzenie oferuje znamionową moc wyjściową 100 kW, maksymalną moc czynną AC do 110 kW oraz sprawność maksymalną na poziomie 98,6%.
Falownik został wyposażony w 10 niezależnych układów MPPT, z których każdy obsługuje dwa wejścia stringowe. Łącznie pozwala to podłączyć do 20 łańcuchów modułów fotowoltaicznych, ułatwiając projektowanie instalacji obejmujących różne orientacje, kąty nachylenia lub sekcje generatora PV.
Maksymalny prąd wejściowy wynosi 30 A na każdy MPPT, a maksymalny prąd zwarciowy 45 A na MPPT. Parametry te umożliwiają współpracę z nowoczesnymi modułami fotowoltaicznymi o podwyższonym prądzie roboczym, pod warunkiem zachowania wymagań dotyczących konfiguracji wejść i wartości granicznych falownika.
Szeroki zakres napięcia roboczego MPPT od 180 do 1000 V zwiększa elastyczność projektowania długości stringów. Maksymalne napięcie wejściowe wynosi 1100 V DC, napięcie startowe 200 V, a znamionowe napięcie wejściowe 600 V.
GoodWe GW100K-HT ma zintegrowane monitorowanie prądu stringów, kontrolę rezystancji izolacji, monitoring prądu różnicowego, ochronę przed odwrotną polaryzacją DC oraz zabezpieczenie przed pracą wyspową. Ograniczniki przepięć Typ II po stronie DC i AC zwiększają ochronę instalacji, natomiast funkcje AFCI, zdalnego wyłączenia i regeneracji PID są dostępne opcjonalnie.
Obudowa o stopniu ochrony IP66 umożliwia pracę w wymagających warunkach środowiskowych. Inteligentne chłodzenie wentylatorowe wspiera stabilną pracę przy wysokim obciążeniu, a falownik może pracować z pełną mocą przy temperaturze otoczenia do 45°C.
Komunikacja przez RS485 oraz opcjonalne moduły Wi-Fi lub 4G umożliwia monitorowanie i konfigurację instalacji. Falownik obsługuje protokół Modbus RTU zgodny z SunSpec, a konfiguracja lokalna może być realizowana przez WLAN i aplikację.
Najważniejsze korzyści
- Znamionowa moc 100 kW — rozwiązanie przeznaczone do dużych instalacji komercyjnych i przemysłowych.
- Maksymalna moc czynna AC 110 kW — możliwość zwiększonego wykorzystania mocy generatora PV w odpowiednich warunkach pracy.
- 10 niezależnych MPPT — elastyczna konfiguracja różnych sekcji instalacji fotowoltaicznej.
- 20 wejść stringowych — po dwa łańcuchy modułów na każdy układ MPPT.
- Prąd wejściowy 30 A na MPPT — współpraca z nowoczesnymi modułami PV o podwyższonych parametrach prądowych.
- Zakres MPPT 180–1000 V — większa swoboda projektowania długości stringów.
- Sprawność maksymalna 98,6% — ograniczenie strat podczas przetwarzania energii.
- Monitorowanie prądu stringów — ułatwiona diagnostyka poszczególnych obwodów DC.
- Ograniczniki przepięć Typ II AC i DC — zwiększona ochrona falownika oraz instalacji.
- Opcjonalne AFCI i regeneracja PID — możliwość rozszerzenia funkcji ochronnych i eksploatacyjnych.
- Stopień ochrony IP66 — wysoka odporność obudowy na pył i wodę.
- RS485 oraz opcjonalne Wi-Fi lub 4G — elastyczne możliwości komunikacji i monitorowania.
Zastosowanie
- Instalacje fotowoltaiczne na dachach hal produkcyjnych i magazynowych.
- Duże systemy PV na obiektach handlowych, logistycznych i biurowych.
- Elektrownie fotowoltaiczne montowane na gruncie.
- Instalacje obejmujące wiele sekcji o różnych orientacjach lub kątach nachylenia.
- Systemy wykorzystujące moduły fotowoltaiczne o wysokim prądzie roboczym.
- Instalacje wymagające monitorowania parametrów poszczególnych stringów PV.
Dane techniczne (skrócone)
| Producent | GoodWe |
| Model | GW100K-HT |
| Seria | HT 1100 V |
| Typ urządzenia | Trójfazowy inwerter sieciowy stringowy |
| Znamionowa moc wyjściowa AC | 100 kW |
| Znamionowa moc pozorna | 100 kVA |
| Maksymalna moc czynna AC | 110 kW |
| Maksymalna moc pozorna AC | 110 kVA |
| Maksymalne napięcie wejściowe DC | 1100 V |
| Zakres napięcia MPPT | 180–1000 V |
| Napięcie startowe | 200 V |
| Znamionowe napięcie wejściowe | 600 V |
| Liczba układów MPPT | 10 |
| Liczba stringów na MPPT | 2 |
| Łączna liczba wejść stringowych | 20 |
| Maksymalny prąd wejściowy na MPPT | 30 A |
| Maksymalny prąd zwarciowy na MPPT | 45 A |
| Znamionowe napięcie wyjściowe AC | 400 V, 3L / N / PE lub 3L / PE |
| Zakres napięcia wyjściowego AC | 320–440 V |
| Częstotliwość znamionowa | 50 / 60 Hz |
| Maksymalny prąd wyjściowy | 167 A |
| Współczynnik mocy | Około 1; regulowany od 0,8 wyprzedzającego do 0,8 opóźniającego |
| Całkowite zniekształcenia harmoniczne THD | Poniżej 3% |
| Sprawność maksymalna | 98,6% |
| Sprawność europejska | 98,3% |
| Monitorowanie prądu stringów | Zintegrowane |
| Kontrola rezystancji izolacji PV | Zintegrowana |
| Monitoring prądu różnicowego | Zintegrowany |
| Ochrona przed odwrotną polaryzacją DC | Zintegrowana |
| Ochrona przed pracą wyspową | Zintegrowana |
| Wyłącznik DC | Zintegrowany |
| Ochrona przepięciowa DC | Typ II |
| Ochrona przepięciowa AC | Typ II |
| AFCI | Opcjonalne |
| Zdalne wyłączenie | Opcjonalne |
| Regeneracja PID | Opcjonalna |
| Komunikacja | RS485; opcjonalnie Wi-Fi lub 4G |
| Protokół komunikacyjny | Modbus RTU, zgodny z SunSpec |
| Interfejs użytkownika | LED, opcjonalny LCD, WLAN i aplikacja |
| Zakres temperatury pracy | Od -30°C do +60°C |
| Praca z pełną mocą | Do temperatury otoczenia 45°C |
| Wilgotność względna | 0–100% |
| Maksymalna wysokość pracy | 5000 m n.p.m.; ograniczenie mocy powyżej 4000 m |
| Sposób chłodzenia | Inteligentne chłodzenie wentylatorowe |
| Stopień ochrony obudowy | IP66 |
| Topologia | Beztransformatorowa |
| Pobór mocy w nocy | Poniżej 2 W |
| Złącza DC | MC4, przewody 4–6 mm² |
| Przyłącze AC | Zacisk OT / DT, maks. 300 mm² |
| Wymiary szer. × wys. × gł. | 1008 × 678 × 343 mm |
| Masa | 93,5 kg |
Uwaga: GoodWe GW100K-HT jest stringowym falownikiem sieciowym i nie ma wejścia do bezpośredniego podłączenia magazynu energii ani wyjścia zasilania rezerwowego. Funkcje AFCI, zdalnego wyłączenia, regeneracji PID, wyświetlacz LCD oraz komunikacja Wi-Fi lub 4G są opcjonalne i zależą od wybranego wariantu wyposażenia. Dobór liczby modułów w stringu, zabezpieczeń, przewodów i parametrów przyłączenia należy wykonać na podstawie aktualnej dokumentacji producenta oraz projektu instalacji.
