| Model |

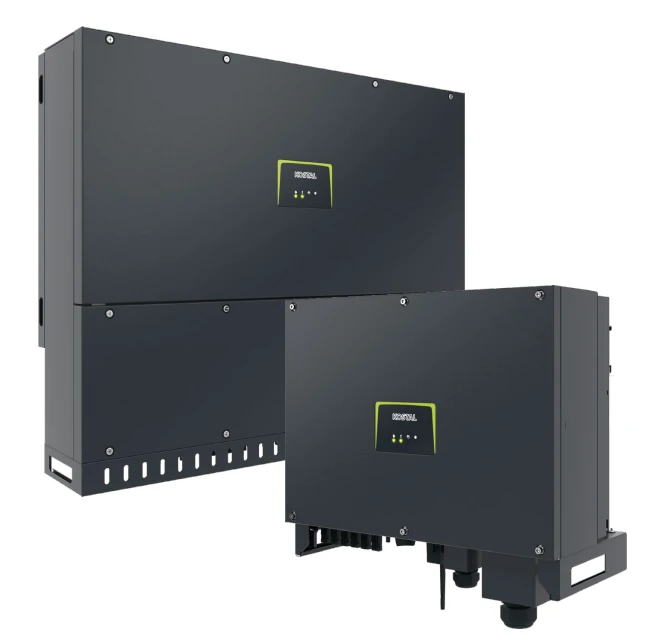

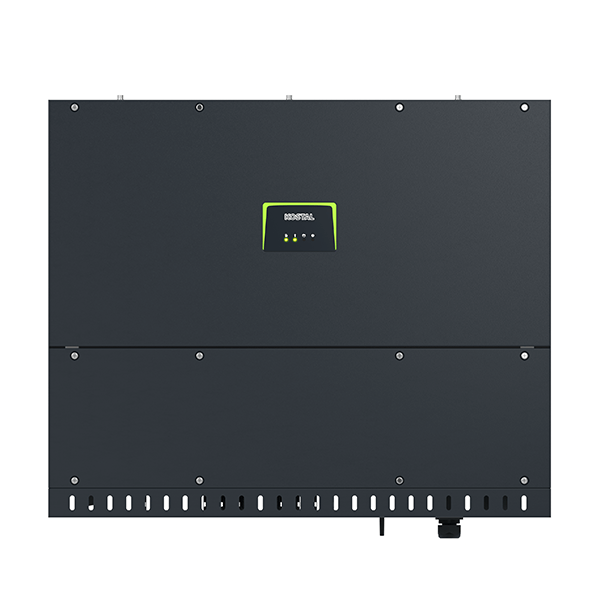

KOSTAL PIKO CI 60 |
| Typ urządzenia |
Falownik sieciowy, trójfazowy, on-grid, komercyjny |
| Moc znamionowa AC |
60 kW |
| Znamionowa moc pozorna AC |
60 kVA |
| Maks. moc pozorna AC |
66 kVA |
| Prąd znamionowy AC |
86,6 A |
| Maks. prąd wyjściowy AC |
92 A |
| Prąd zwarciowy AC RMS |
92 A |
| Przyłącze sieciowe |
3N~, 230/400 V, 50 Hz |
| Zakres napięcia AC |
277–520 V |
| Częstotliwość znamionowa AC |
50 Hz |
| Zakres częstotliwości sieci |
47–53 Hz |
| Współczynnik mocy |
1 przy mocy znamionowej; regulowany 0,8–1–0,8 |
| THD |
<3% |
| Maks. moc generatora PV |
90 kWp |
| Znamionowa moc DC |
60 kW |
| Maks. napięcie systemowe DC |
1100 V |
| Znamionowe napięcie wejściowe DC |
620 V |
| Napięcie startowe |
250 V |
| Zakres MPPT przy mocy znamionowej |
540–800 V |
| Zakres napięcia pracy DC |
200–960 V |
| Liczba MPPT |
4 |
| Liczba wejść DC |
12 |
| Maks. prąd wejściowy DC na MPPT |
39 A / 39 A / 39 A / 39 A |
| Maks. prąd zwarciowy DC |
180 A łącznie, 45 A / 45 A / 45 A / 45 A |
| Maks. prąd DC na złącze stringowe |
18 A |
| Wewnętrzne bezpieczniki stringowe DC |
20 A, 10 × 38 mm, gPV |
| Przewymiarowanie DC/AC |
do 50% |
| Maks. sprawność |
98,3% |
| Sprawność europejska |
98,1% |
| Sprawność dopasowania MPP |
99,9% |
| Topologia |
Bez separacji galwanicznej, beztransformatorowa |
| Ochrona przepięciowa |
Typ 2 po stronie DC i AC |
| Rozłącznik DC |
Tak, zintegrowany separator napięcia DC |
| Zabezpieczenia |
RCMU/RCCB typ B, automatyczne urządzenie przełączające zgodne z VDE V 0126-1-1, ochrona przepięciowa, monitoring stringów PV, funkcje usług sieciowych |
| Komunikacja |
2 × Ethernet LAN RJ45, WLAN, RS485, 4 wejścia cyfrowe |
| Feed management |
Zintegrowane zarządzanie oddawaniem energii do sieci |
| Pobór mocy w nocy |
<1 W |
| Chłodzenie |
Regulowane wentylatory |
| Maks. przepływ powietrza |
411 m³/h |
| Typowa emisja hałasu |
<63 dB(A) |
| Zakres temperatury pracy |
-25°C do +60°C |
| Wilgotność względna |
0–100% |
| Maks. wysokość pracy |
4000 m n.p.m. |
| Stopień ochrony |
IP65 |
| Klasa ochronności |
I zgodnie z EN 62109-1 |
| Kategoria przepięciowa DC / AC |
II / III |
| Złącza DC |
Amphenol H4, przekrój 4–6 mm² |
| Złącze AC |
Śruba M8, przewód 35–50 mm² |
| Maks. zabezpieczenie po stronie AC |
B125 / C125 |
| Wymiary (wys. × szer. × gł.) |
710 × 855 × 285 mm |
| Waga |
83 kg |
| Gwarancja |
5 lat Smart Warranty; możliwość wydłużenia do 10 lat po rejestracji zgodnie z warunkami KOSTAL dla serii PIKO CI |
