Kabel połączeniowy Hoymiles MIT FLEX-T5 3F AC 5x2,5mm² 2,3m
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Opis

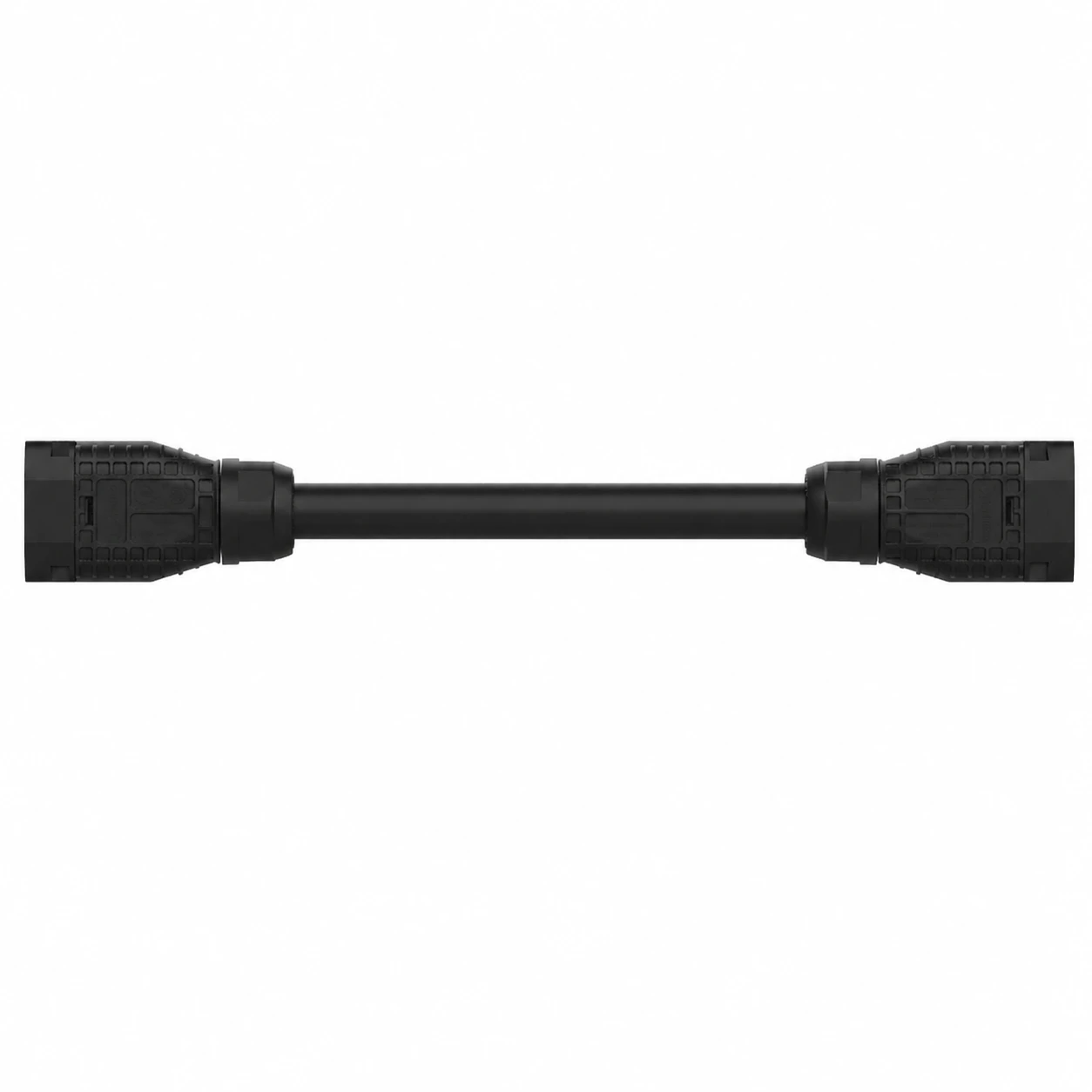

Hoymiles FLEX-T5 T5-CC-EN25-230 — kabel połączeniowy AC 3F 5×2,5 mm², 2,3 m do mikroinwerterów MIT
Kabel połączeniowy Hoymiles FLEX-T5 T5-CC-EN25-230 jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do mikroinwerterów Hoymiles serii MIT. Przewód umożliwia budowę modułowej magistrali AC oraz wykonywanie połączeń pomiędzy poszczególnymi elementami systemu Flex-T5.
Wariant T5-CC-EN25-230 posiada pięć żył o przekroju 2,5 mm² w układzie 3P + N + PE. Długość przewodu pomiędzy złączami wynosi 2,3 m, a jego prąd znamionowy został określony przez producenta na 22 A. Kabel wykonano w standardzie H07RN-F, odpowiednim do wymagających zastosowań instalacyjnych.
System Flex-T5 wykorzystuje złącza typu plug-and-play, co upraszcza prowadzenie trójfazowej magistrali AC i ogranicza liczbę połączeń wykonywanych ręcznie. Złącza systemowe posiadają stopień ochrony IP68, są odporne na promieniowanie UV, a sam przewód może pracować w temperaturze otoczenia od -40°C do +90°C.
Najważniejsze korzyści
- Dedykowany do mikroinwerterów Hoymiles MIT — element systemu okablowania AC Flex-T5.
- Przekrój 5×2,5 mm² — pięciożyłowe połączenie trójfazowe 3P + N + PE.
- Długość 2,3 m — fabrycznie określony odstęp pomiędzy złączami.
- Prąd znamionowy 22 A — parametr określony dla wariantu T5-CC-EN25-230.
- Przewód H07RN-F — elastyczny kabel przeznaczony do wymagających warunków pracy.
- Plug-and-play — szybkie łączenie elementów magistrali bez wykonywania klasycznych połączeń przy każdym mikroinwerterze.
- IP68 dla systemu złączy — wysoka ochrona przed wodą i pyłem po prawidłowym połączeniu.
- Odporność UV — przystosowanie do pracy w zewnętrznych instalacjach PV.
- Temperatura pracy przewodu -40°C do +90°C — możliwość eksploatacji w szerokim zakresie warunków środowiskowych.
- Minimalny promień gięcia 9 cm — parametr ułatwiający prawidłowe prowadzenie przewodu.
Zastosowanie
- Budowa trójfazowej magistrali AC Flex-T5.
- Połączenia pomiędzy mikroinwerterami Hoymiles MIT.
- Instalacje fotowoltaiczne wymagające modułowego i szybkiego prowadzenia okablowania AC.
- Systemy wykorzystujące złącza Flex-T5 Trunk Connector i Extension Connector.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-CC-EN25-230 |
| Nazwa producenta | Flex-T5 Connection Cable |
| Typ produktu | Kabel połączeniowy AC 3F |
| System | Hoymiles Flex-T5 |
| Kompatybilne mikroinwertery | Hoymiles seria MIT |
| Układ połączeń | 3P + N + PE |
| Liczba żył | 5 |
| Przekrój przewodów | 5 × 2,5 mm² |
| Długość pomiędzy złączami | 2,3 m |
| Prąd znamionowy przewodu | 22 A |
| Typ kabla | H07RN-F |
| Napięcie znamionowe kabla | 450 / 750 V |
| Napięcie znamionowe systemu złączy | 500 V |
| Prąd znamionowy systemu złączy | 40 A* |
| Minimalny promień gięcia | 9 cm |
| Zakres temperatury pracy kabla | -40°C do +90°C |
| Zakres temperatury systemu złączy | -40°C do +85°C |
| Stopień ochrony złączy | IP68 |
| Odporność UV | Tak |
| Klasa palności systemu złączy | UL94-V0 |
| Norma kabla | EN 50525-2-21 |
| Norma systemu złączy | EN 61984 |
| Zgodność | RoHS |
Uwaga: wartość 40 A dotyczy maksymalnego prądu znamionowego systemu złączy Flex-T5, natomiast dokładny przewód T5-CC-EN25-230 5×2,5 mm² ma prąd znamionowy 22 A. Przy projektowaniu magistrali AC należy uwzględnić liczbę mikroinwerterów w obwodzie, długość przewodów, spadki napięcia, sposób prowadzenia kabla oraz wymagania lokalnych norm. Producent dopuszcza również inne długości przewodów Flex-T5 wykonywane na zamówienie.
