Kabel połączeniowy Hoymiles MIT FLEX-T5 3F AC 5x4,0mm² 2,3m
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Opis

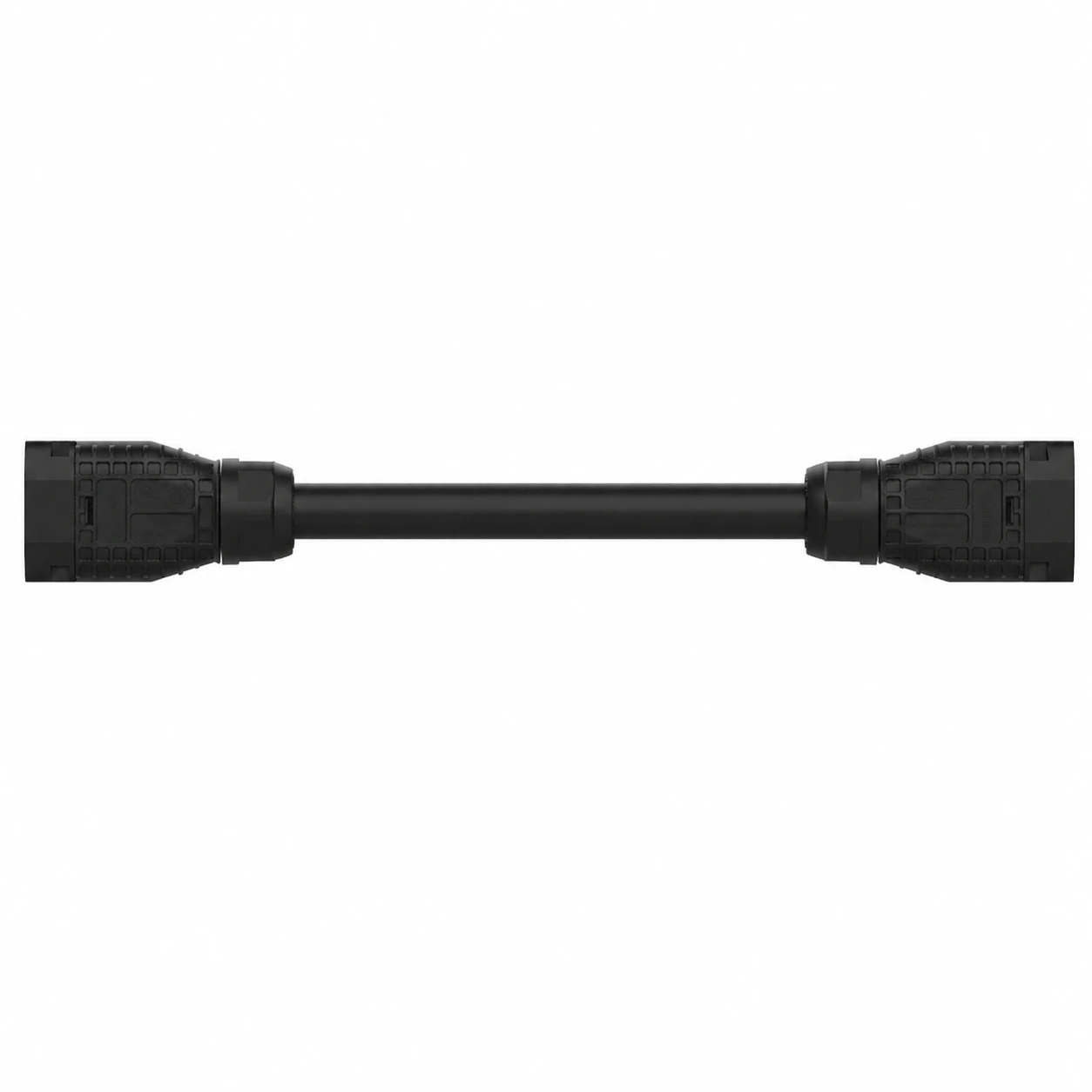

Hoymiles FLEX-T5 T5-CC-EN40-230 — kabel połączeniowy AC 3F 5×4,0 mm², 2,3 m do mikroinwerterów MIT
Kabel połączeniowy Hoymiles FLEX-T5 T5-CC-EN40-230 jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do współpracy z mikroinwerterami Hoymiles serii MIT. System umożliwia budowę modułowej magistrali AC, upraszczając wykonywanie połączeń pomiędzy poszczególnymi elementami instalacji mikroinwerterowej.
Wariant T5-CC-EN40-230 posiada pięć żył o przekroju 4,0 mm² w układzie 3P + N + PE. Długość przewodu pomiędzy złączami wynosi 2,3 m, a jego prąd znamionowy to 30 A. Większy przekrój przewodu w porównaniu z wersją 2,5 mm² pozwala obsłużyć wyższe obciążenie magistrali AC przy zachowaniu odpowiednich warunków projektowych.
Przewód wykonano jako H07RN-F o napięciu znamionowym 450/750 V i zakresie temperatur pracy od -40°C do +90°C. System Flex-T5 wykorzystuje konstrukcję typu plug-and-play, a jego złącza zapewniają stopień ochrony IP68 oraz odporność na promieniowanie UV, dzięki czemu rozwiązanie jest przystosowane do zastosowania w zewnętrznych instalacjach fotowoltaicznych.
Najważniejsze korzyści
- Dedykowany do Hoymiles MIT — element systemowego okablowania AC Flex-T5.
- Przekrój 5×4,0 mm² — pięciożyłowe połączenie trójfazowe 3P + N + PE.
- Długość 2,3 m — fabrycznie określona odległość pomiędzy złączami.
- Prąd znamionowy 30 A — większa obciążalność niż w wariancie 5×2,5 mm².
- Przewód H07RN-F — elastyczna konstrukcja odpowiednia do wymagających warunków instalacyjnych.
- Plug-and-play — szybka budowa magistrali AC przy wykorzystaniu systemowych złączy Flex-T5.
- IP68 dla systemu złączy — wysoki poziom ochrony przed wodą i pyłem po prawidłowym połączeniu.
- Odporność na UV — przystosowanie do zastosowania na zewnątrz budynków.
- Temperatura pracy -40°C do +90°C — szeroki zakres warunków eksploatacyjnych kabla.
- Minimalny promień gięcia 11 cm — parametr istotny dla prawidłowego prowadzenia przewodu.
Zastosowanie
- Budowa trójfazowej magistrali AC Flex-T5.
- Instalacje z mikroinwerterami Hoymiles serii MIT.
- Systemy wymagające przewodu o większej obciążalności dzięki przekrojowi 4,0 mm².
- Połączenia wykonywane z wykorzystaniem elementów Flex-T5 Trunk Connector oraz Extension Connector.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-CC-EN40-230 |
| Nazwa producenta | Flex-T5 Connection Cable |
| Typ produktu | Kabel połączeniowy AC 3F |
| System | Hoymiles Flex-T5 |
| Kompatybilność | Mikroinwertery Hoymiles serii MIT |
| Układ połączeń | 3P + N + PE |
| Liczba żył | 5 |
| Przekrój przewodu | 5 × 4,0 mm² |
| Długość pomiędzy złączami | 2,3 m |
| Prąd znamionowy przewodu | 30 A |
| Typ kabla | H07RN-F |
| Napięcie znamionowe kabla | 450 / 750 V |
| Napięcie znamionowe systemu złączy | 500 V |
| Prąd znamionowy systemu złączy | 40 A* |
| Minimalny promień gięcia | 11 cm |
| Zakres temperatury pracy kabla | -40°C do +90°C |
| Zakres temperatury systemu złączy | -40°C do +85°C |
| Stopień ochrony systemu złączy | IP68 |
| Odporność UV | Tak |
| Klasa palności systemu złączy | UL94-V0 |
| Norma kabla | EN 50525-2-21 |
| Norma systemu złączy | EN 61984 |
| Zgodność | RoHS |
Uwaga: wartość 40 A dotyczy systemu złączy Flex-T5, natomiast dokładny kabel T5-CC-EN40-230 5×4,0 mm² ma prąd znamionowy 30 A. Przy projektowaniu magistrali AC należy uwzględnić liczbę mikroinwerterów, długość obwodu, spadki napięcia, sposób prowadzenia kabla oraz wymagania lokalnych norm. Producent przewiduje również inne przekroje i długości przewodów Flex-T5.
