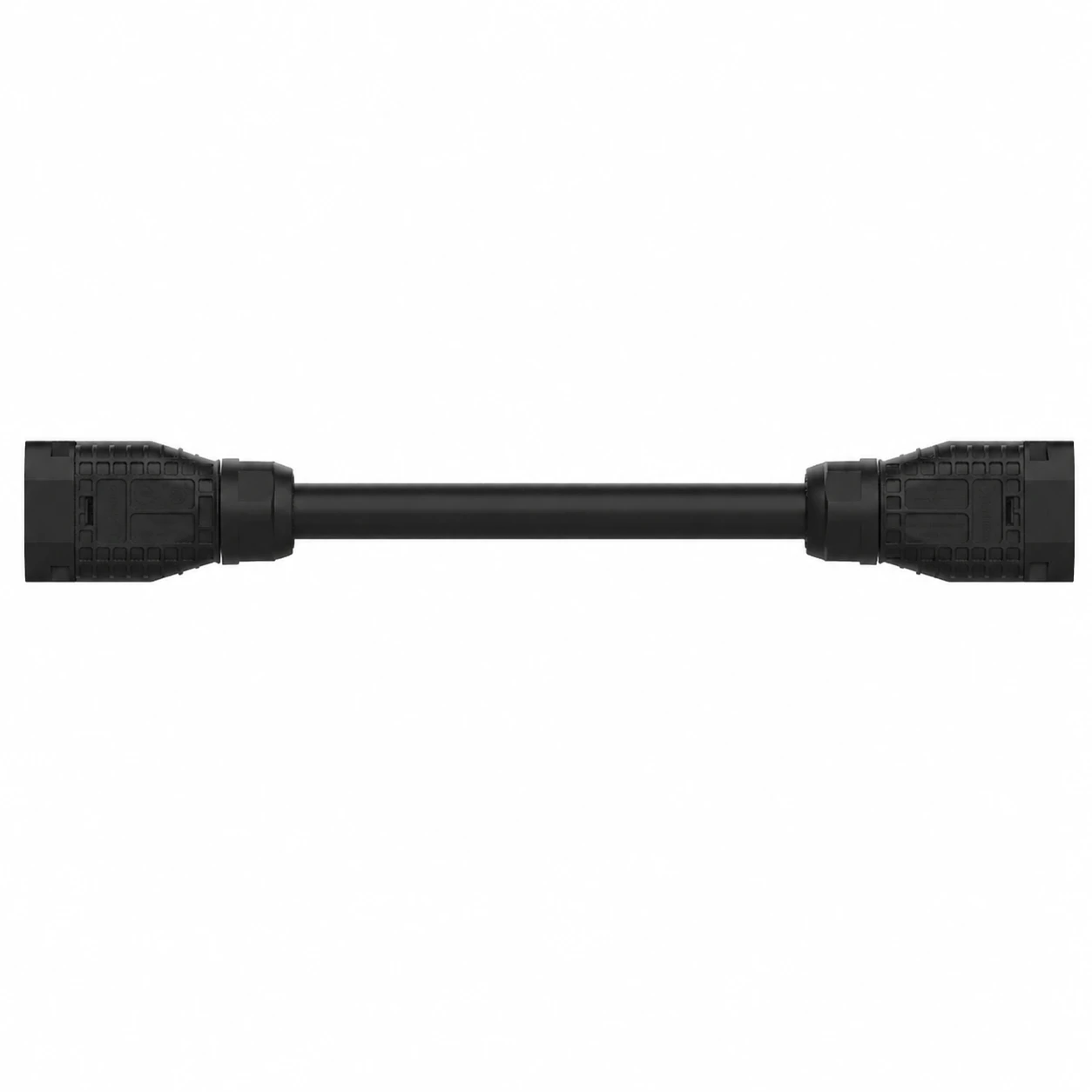

Hoymiles FLEX-T5 T5-CC-EN60-230 — kabel połączeniowy AC 3F 5×6,0 mm², 2,3 m do mikroinwerterów MIT
Kabel połączeniowy Hoymiles FLEX-T5 T5-CC-EN60-230 jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do mikroinwerterów Hoymiles serii MIT. System umożliwia budowę modułowej magistrali AC i szybkie łączenie poszczególnych elementów instalacji przy wykorzystaniu konstrukcji plug-and-play.
Wariant T5-CC-EN60-230 posiada pięć żył o przekroju 6,0 mm² w układzie 3P + N + PE. Długość przewodu pomiędzy złączami wynosi 2,3 m, a prąd znamionowy kabla został określony przez producenta na 39 A. Zwiększony przekrój przewodów umożliwia obsługę większych obciążeń magistrali AC w porównaniu z wariantami 2,5 i 4,0 mm².
Przewód wykonano jako H07RN-F o napięciu znamionowym 450/750 V i zakresie temperatur pracy od -40°C do +90°C. System złączy Flex-T5 posiada stopień ochrony IP68, odporność na promieniowanie UV oraz napięcie znamionowe 500 V, dzięki czemu jest przystosowany do wymagających instalacji fotowoltaicznych wykonywanych na zewnątrz budynków.
Najważniejsze korzyści
- Dedykowany do Hoymiles MIT — element systemowego okablowania AC Flex-T5.
- Przekrój 5×6,0 mm² — pięciożyłowe połączenie trójfazowe 3P + N + PE.
- Długość 2,3 m — fabrycznie określona odległość pomiędzy złączami.
- Prąd znamionowy 39 A — najwyższa obciążalność spośród standardowych wariantów przewodów Flex-T5 2,5 / 4,0 / 6,0 mm².
- Przewód H07RN-F — elastyczna konstrukcja przeznaczona do wymagających warunków instalacyjnych.
- Plug-and-play — szybkie wykonywanie połączeń w magistrali AC.
- IP68 dla systemu złączy — wysoka ochrona przed wodą i pyłem po prawidłowym połączeniu.
- Odporność UV — przystosowanie do montażu w zewnętrznych instalacjach PV.
- Temperatura pracy kabla -40°C do +90°C — szeroki zakres warunków eksploatacyjnych.
- Minimalny promień gięcia 12 cm — parametr istotny dla prawidłowego prowadzenia przewodu.
Zastosowanie
- Budowa trójfazowej magistrali AC Flex-T5.
- Instalacje wykorzystujące mikroinwertery Hoymiles serii MIT.
- Systemy wymagające przewodów o zwiększonej obciążalności dzięki przekrojowi 6,0 mm².
- Połączenia wykonywane z wykorzystaniem elementów Flex-T5 Trunk Connector i Extension Connector.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-CC-EN60-230 |
| Nazwa producenta | Flex-T5 Connection Cable |
| Typ produktu | Kabel połączeniowy AC 3F |
| System | Hoymiles Flex-T5 |
| Kompatybilność | Mikroinwertery Hoymiles serii MIT |
| Układ połączeń | 3P + N + PE |
| Liczba żył | 5 |
| Przekrój przewodu | 5 × 6,0 mm² |
| Długość pomiędzy złączami | 2,3 m |
| Prąd znamionowy przewodu | 39 A |
| Typ kabla | H07RN-F |
| Napięcie znamionowe kabla | 450 / 750 V |
| Napięcie znamionowe systemu złączy | 500 V |
| Prąd znamionowy systemu złączy | 40 A* |
| Maks. obsługiwany przekrój systemu | 6,0 mm² |
| Maks. obsługiwana średnica zewnętrzna kabla | 20,5 mm |
| Minimalny promień gięcia | 12 cm |
| Zakres temperatury pracy kabla | -40°C do +90°C |
| Zakres temperatury systemu złączy | -40°C do +85°C |
| Stopień ochrony złączy | IP68 |
| Odporność UV | Tak |
| Klasa palności systemu złączy | UL94-V0 |
| Norma kabla | EN 50525-2-21 |
| Norma systemu złączy | EN 61984 |
| Zgodność | RoHS, odporność UV systemu złączy |
Uwaga: wartość 40 A odnosi się do znamionowego prądu systemu złączy Flex-T5, natomiast dokładny kabel T5-CC-EN60-230 5×6,0 mm² ma prąd znamionowy 39 A. Przy projektowaniu magistrali AC należy uwzględnić liczbę mikroinwerterów, długość obwodu, spadek napięcia, sposób prowadzenia kabla i lokalne wymagania instalacyjne. Hoymiles umożliwia również zamawianie przewodów Flex-T5 o niestandardowych długościach.
