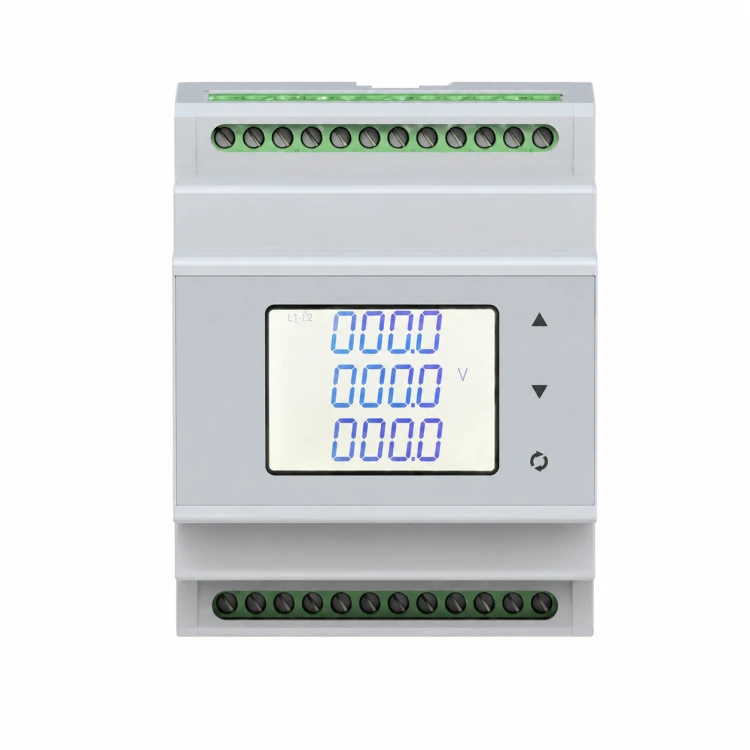

Pylontech PYL-F-H3-3PH-METER — trójfazowy licznik energii do Force H3X
Pylontech PYL-F-H3-3PH-METER to dedykowany trójfazowy licznik energii przeznaczony do systemów magazynowania energii Pylontech Force H3X 3F. Urządzenie mierzy przepływ energii w punkcie przyłączenia instalacji do sieci i przekazuje dane do jednostki sterującej systemem.
Licznik umożliwia pomiar energii pobieranej z sieci oraz oddawanej do sieci, dzięki czemu system Force H3X może prawidłowo zarządzać produkcją PV, zużyciem energii, ładowaniem magazynu oraz rozładowaniem baterii. Dane pomiarowe są wykorzystywane również przez funkcje kontroli eksportu energii i zwiększania autokonsumpcji.
Urządzenie współpracuje z trzema zewnętrznymi przekładnikami prądowymi CT, montowanymi na przewodach fazowych L1, L2 i L3. Komunikacja z systemem odbywa się przez dedykowane złącze pomiarowe, dlatego licznik należy stosować wyłącznie zgodnie ze schematem instalacyjnym producenta.
Najważniejsze korzyści
- Pomiar trójfazowy — monitorowanie przepływu energii na wszystkich fazach instalacji.
- Pomiar dwukierunkowy — rozróżnienie energii pobieranej z sieci i oddawanej do sieci.
- Współpraca z Force H3X 3F — dedykowane rozwiązanie dla trójfazowych systemów Pylontech.
- Obsługa funkcji autokonsumpcji — dane do optymalizacji wykorzystania energii z PV.
- Kontrola eksportu energii — wsparcie konfiguracji ograniczenia oddawania energii do sieci.
- Pomiar przez przekładniki CT — możliwość dostosowania systemu do parametrów przyłącza.
- Komunikacja RS485 — stabilna wymiana danych pomiarowych z jednostką Force H3X.
- Montaż na szynie DIN — wygodna instalacja w rozdzielnicy elektrycznej.
Zastosowanie
- Systemy magazynowania energii Pylontech Force H3X 3F.
- Instalacje z falownikami hybrydowymi Force H3X o mocy 8, 10, 12 lub 15 kW.
- Trójfazowe instalacje fotowoltaiczne wymagające monitorowania energii importowanej i eksportowanej.
- Systemy z funkcją ograniczenia eksportu energii do sieci.
- Instalacje wymagające optymalizacji autokonsumpcji oraz sterowania pracą magazynu energii.
Dane techniczne (skrócone)
| Model | PYL-F-H3-3PH-METER |
| Typ urządzenia | Trójfazowy licznik energii do monitorowania systemu |
| Kompatybilność | Pylontech Force H3X 3F: FH3X-8K / 10K / 12K / 15K-HY-3P |
| Liczba faz | 3 fazy |
| Napięcie znamionowe | 3 × 230 / 400 V AC |
| Częstotliwość pracy | 50 / 60 Hz |
| Sposób pomiaru prądu | Z wykorzystaniem zewnętrznych przekładników prądowych CT |
| Zakres pomiaru | Napięcie, prąd, moc czynna, moc bierna, moc pozorna, częstotliwość, współczynnik mocy oraz energia importowana i eksportowana |
| Pomiar energii | Dwukierunkowy — pobór i oddawanie energii |
| Komunikacja | RS485 / Modbus RTU |
| Wyświetlacz | LCD |
| Montaż | Szyna DIN |
| Stopień ochrony | IP51 — montaż wewnątrz rozdzielnicy |
| Wymiary (szer. × wys. × gł.) | 72 × 94,5 × 65 mm |
| Waga | około 0,3 kg |
Uwaga: licznik nie zastępuje licznika rozliczeniowego operatora sieci. Jest elementem systemu Force H3X i służy do monitorowania przepływu energii oraz sterowania pracą instalacji. Do poprawnego działania wymagane są trzy kompatybilne przekładniki CT; ich obecność w zestawie należy potwierdzić dla wybranego wariantu handlowego. Montaż i konfigurację powinien wykonać wykwalifikowany instalator zgodnie z instrukcją Pylontech.
