Magazyn energii Dyness STACK314-10S 160,40 kWh
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

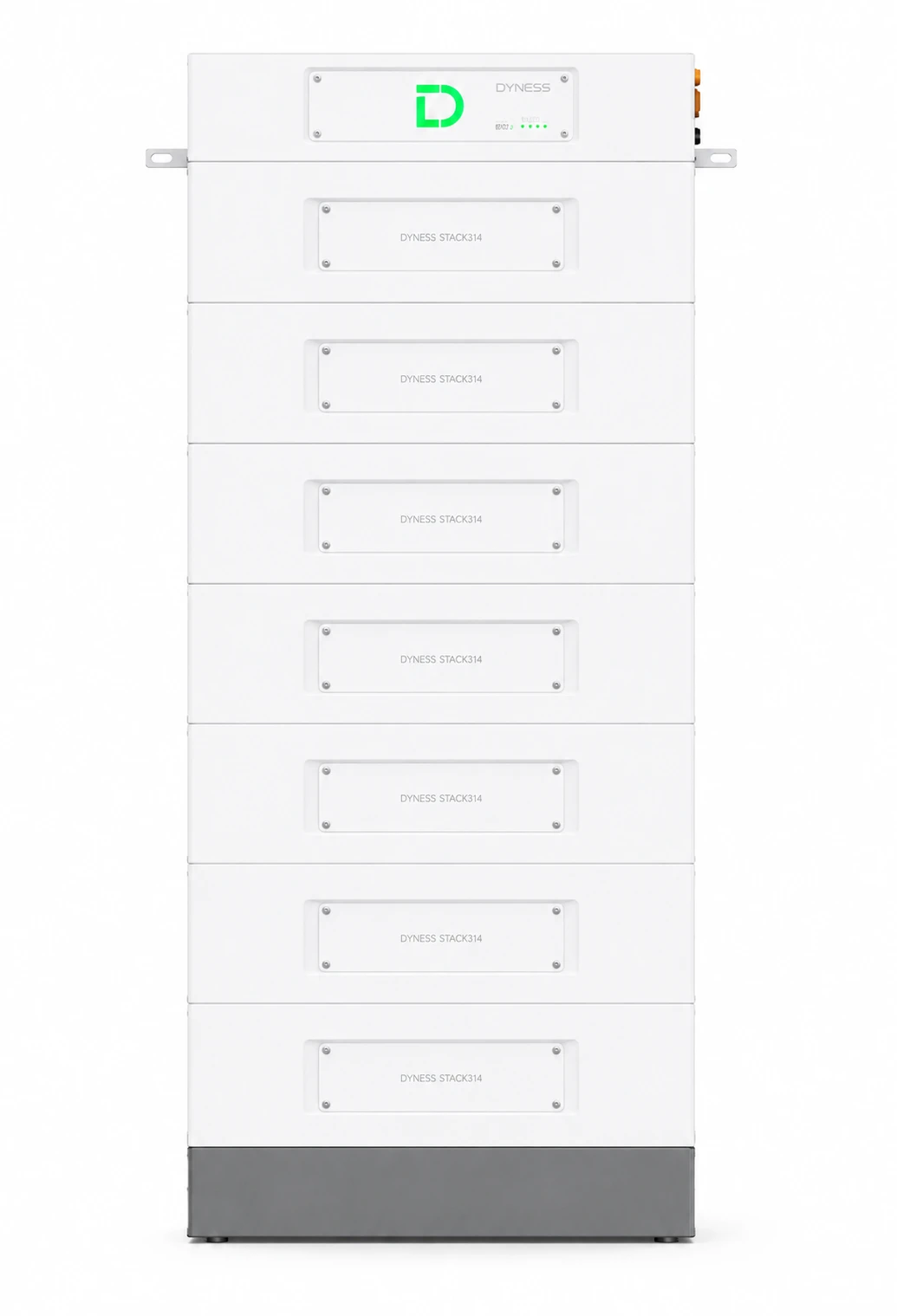

Dyness STACK314-10S — magazyn energii 160,77 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-10S to wysokonapięciowy system bateryjny przeznaczony do zastosowań komercyjnych i przemysłowych. Konfiguracja 10S wykorzystuje 10 modułów bateryjnych S51314 o pojemności około 16,08 kWh każdy, zapewniając łącznie około 160,77 kWh energii znamionowej oraz 152,72 kWh energii użytkowej.
System bazuje na technologii LiFePO4 (LFP) i oferuje pojemność elektryczną 314 Ah. Dziesięć modułów połączonych szeregowo zapewnia napięcie znamionowe 512 V DC, natomiast zgodnie z instrukcją producenta zakres napięcia roboczego konfiguracji STACK314-10S wynosi 448–584 V DC. Zalecany prąd ładowania i rozładowania wynosi 140 A, a maksymalny ciągły prąd pracy to 200 A.
Za zarządzanie całym klastrem odpowiada jednostka sterująca SBDU200, obsługująca komunikację CAN/RS485 oraz zabezpieczenia wysokonapięciowego obwodu bateryjnego. Ponieważ konfiguracja obejmuje więcej niż 8 modułów, producent zaleca montaż STACK314-10S w dwóch kolumnach z wykorzystaniem zestawu rozszerzającego. System można dodatkowo skalować poprzez równoległe połączenie do 12 klastrów.
Najważniejsze korzyści
- Około 160,77 kWh energii znamionowej — konfiguracja z dziesięcioma modułami S51314.
- 152,72 kWh energii użytkowej — wysoki poziom wykorzystania zgromadzonej energii przy 95% DoD.
- Technologia LiFePO4 — wysoka stabilność termiczna i długa żywotność ogniw.
- Pojemność 314 Ah — wysoka pojemność elektryczna klastra bateryjnego.
- Napięcie znamionowe 512 V — konfiguracja przeznaczona do wysokonapięciowych systemów magazynowania energii.
- Zakres napięcia 448–584 V DC — parametry konfiguracji STACK314-10S według instrukcji producenta.
- Zalecany prąd 140 A — wysoka wydajność podczas standardowego ładowania i rozładowania.
- Maksymalny prąd ciągły 200 A — przystosowanie do instalacji o dużej mocy.
- Szczytowy prąd rozładowania 280 A — do 2 minut przy temperaturze 25°C według aktualnej karty katalogowej.
- 95% DoD — możliwość wykorzystania dużej części nominalnej energii baterii.
- ≥8000 cykli — długa deklarowana żywotność w warunkach testowych producenta.
- Układ dwukolumnowy — rozwiązanie producenta dla konfiguracji przekraczających 8 modułów.
- Cable-free stacking — ograniczenie tradycyjnego okablowania pomiędzy modułami.
- Wbudowany aerozolowy system gaśniczy — dodatkowa ochrona przeciwpożarowa systemu.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i urządzeniami PCS.
- Wi-Fi + aplikacja — możliwość monitorowania parametrów pracy magazynu.
- 3–15 modułów na klaster — elastyczne skalowanie pojemności rodziny STACK314.
- Do 12 klastrów równolegle — możliwość budowy wielkoskalowych systemów magazynowania energii.
- Do około 2,89 MWh — maksymalna deklarowana skalowalność systemu STACK314.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wymagające zwiększenia autokonsumpcji energii.
- Instalacje realizujące funkcję Peak Shaving i ograniczanie szczytowego poboru mocy z sieci.
- Systemy zasilania rezerwowego współpracujące z kompatybilnym falownikiem lub PCS.
- Instalacje wymagające dużej pojemności oraz możliwości dalszej modułowej rozbudowy.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-10S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia baterii | LiFePO4 (LFP) |
| Liczba modułów bateryjnych | 10 × S51314 |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 160,77 kWh wg tabeli konfiguracji producenta |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | 152,72 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-10S | 512 V DC |
| Zakres napięcia roboczego STACK314-10S | 448–584 V DC |
| Zakres napięcia obsługiwany przez SBDU200 | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Maks. ciągły prąd SBDU200 | 200 A |
| Konfiguracja zestawu 10S | A + B × 10 + C |
| Układ montażowy | Dwie kolumny |
| Maks. liczba modułów w jednej kolumnie | 8 modułów + BDU |
| Masa pojedynczego modułu S51314 | 115 kg |
| Wymiary pojedynczego modułu | 770 × 425 × ok. 230 mm |
| Wymiary SBDU200 | 770 × 425 × 160 mm |
| Masa SBDU200 | 19,2 kg |
| Masa zestawu Expansion Base + Expansion Upper Cover | 18,5 kg |
| Sposób instalacji | Cable-free stacking / układ dwukolumnowy |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / -20°C do +55°C opcjonalnie |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Zakres konfiguracji jednego klastra | 3–15 modułów |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność rodziny STACK314 | Do ok. 2,89 MWh |
| Certyfikacja / standardy | UN38.3 / CE-EMC / IEC 62619 |
| Przykładowe kompatybilne marki falowników | ATESS, Deye, Growatt, Megarevo, Solinteg, Solis, Sosen, Sinexceltec* |
| Gwarancja | 10 lat* |
Uwaga: aktualna instrukcja producenta podaje dla konfiguracji STACK314-10S pojemność 160,77 kWh, dlatego wartość 160,40 kWh w nazwie handlowej nie odpowiada obecnej dokumentacji Dyness. Jednocześnie aktualna karta katalogowa określa energię znamionową pojedynczego modułu S51314 jako 16,076 kWh, co przy dziesięciu modułach daje matematycznie 160,760 kWh. Różnica 0,01 kWh wynika z niespójnego zaokrąglenia pomiędzy dokumentami producenta; w nazwie wariantu zastosowano wartość 160,77 kWh bezpośrednio z tabeli STACK314-10S. Konfiguracje przekraczające 8 modułów powinny być instalowane w dwóch kolumnach zgodnie z instrukcją. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio zabezpieczonych pomieszczeń. Rzeczywista moc ładowania i rozładowania zależy od napięcia roboczego, parametrów falownika/PCS, temperatury i ustawień BMS. * Kompatybilność oraz warunki gwarancji należy potwierdzić dla dokładnego modelu falownika i konfiguracji systemu.
