Magazyn energii Dyness STACK314-11S 176,44 kWh
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

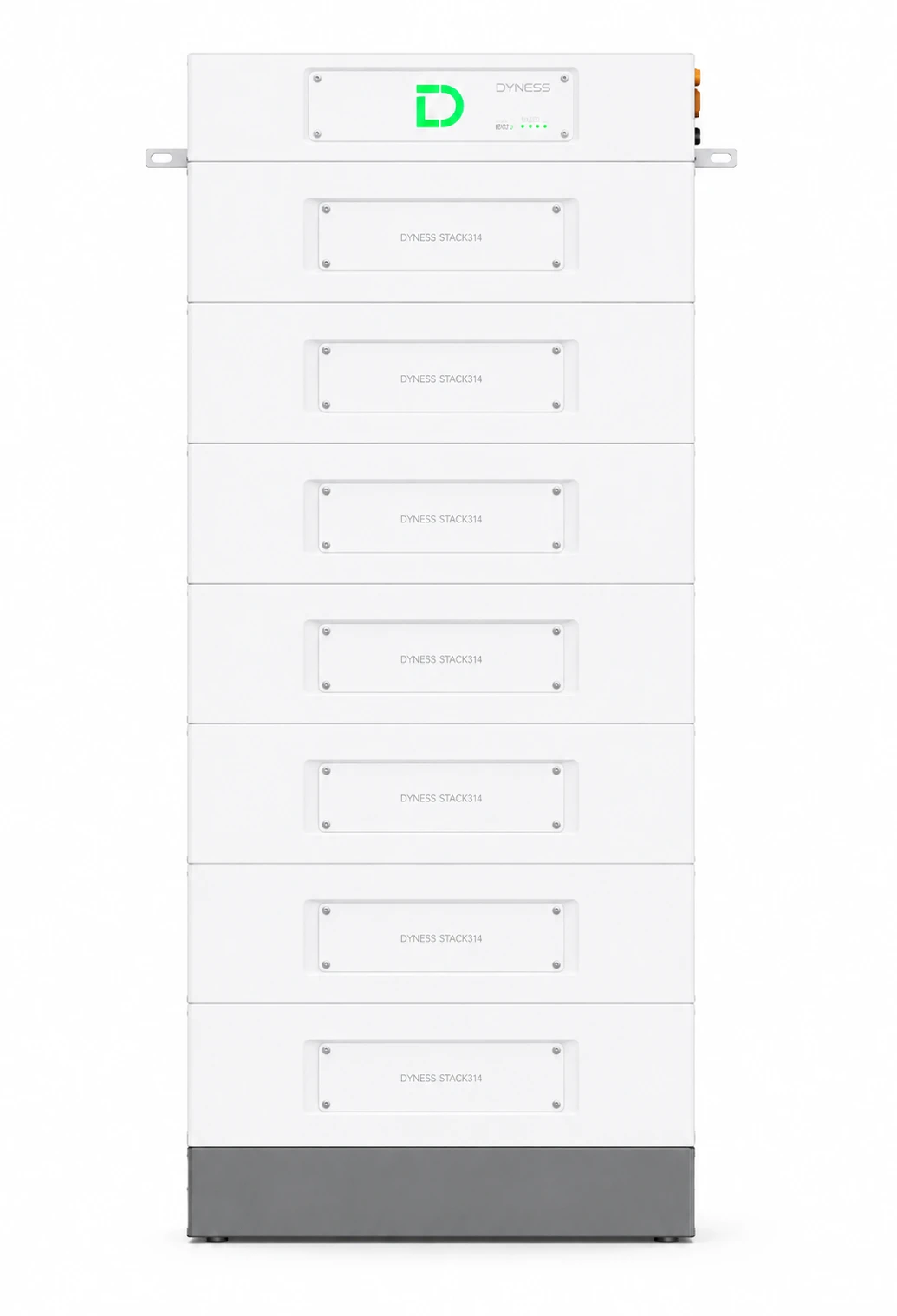

Dyness STACK314-11S — magazyn energii 176,84 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-11S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do zastosowań komercyjnych i przemysłowych. Konfiguracja 11S wykorzystuje 11 modułów bateryjnych S51314 o energii znamionowej 16,076 kWh każdy, co daje około 176,84 kWh energii znamionowej oraz 167,992 kWh energii użytkowej.
System wykorzystuje technologię LiFePO4 (LFP) i oferuje pojemność elektryczną 314 Ah. Przy jedenastu modułach połączonych szeregowo napięcie znamionowe wynosi 563,2 V DC, natomiast producent podaje dla konfiguracji STACK314-11S zakres napięcia roboczego 492–642 V DC. Zalecany prąd ładowania i rozładowania wynosi 140 A, a maksymalny ciągły prąd systemu to 200 A.
Za zarządzanie klastrem odpowiada jednostka sterująca SBDU200, obsługująca komunikację CAN/RS485 oraz zabezpieczenia wysokonapięciowego obwodu bateryjnego. Ze względu na liczbę modułów przekraczającą osiem producent zaleca instalację konfiguracji STACK314-11S w dwóch kolumnach z wykorzystaniem zestawu rozszerzającego. System STACK314 może pracować w układzie do 12 równoległych klastrów, umożliwiając budowę magazynów o łącznej pojemności do około 2,89 MWh.
Najważniejsze korzyści
- 176,84 kWh energii znamionowej — konfiguracja z jedenastoma modułami S51314.
- 167,992 kWh energii użytkowej — wysoki poziom wykorzystania energii przy głębokości rozładowania 95%.
- Technologia LiFePO4 — wysoka stabilność termiczna i długa żywotność ogniw.
- Pojemność 314 Ah — wysoka pojemność elektryczna całego klastra bateryjnego.
- Napięcie znamionowe 563,2 V — konfiguracja przeznaczona do wysokonapięciowych systemów magazynowania energii.
- Zakres napięcia 492–642 V DC — parametry pracy wariantu STACK314-11S.
- Zalecany prąd 140 A — wysoka wydajność podczas standardowego ładowania i rozładowania.
- Maksymalny prąd ciągły 200 A — możliwość współpracy z systemami o dużej mocy.
- Szczytowy prąd rozładowania 280 A — do 2 minut przy temperaturze 25°C według aktualnej karty katalogowej.
- 95% DoD — możliwość wykorzystania dużej części nominalnej energii baterii.
- ≥8000 cykli — długa deklarowana żywotność w warunkach testowych producenta.
- Układ dwukolumnowy — rozwiązanie zalecane przez Dyness dla konfiguracji przekraczających 8 modułów.
- Cable-free stacking — uproszczona instalacja i ograniczenie tradycyjnego okablowania pomiędzy modułami.
- Wbudowany aerozolowy system gaśniczy — dodatkowy poziom bezpieczeństwa systemu.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i urządzeniami PCS.
- Wi-Fi + aplikacja — monitoring parametrów pracy i obsługa systemu.
- 3–15 modułów na klaster — elastyczne dopasowanie pojemności systemu.
- Do 12 klastrów równolegle — możliwość skalowania magazynu do około 2,89 MWh.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wymagające zwiększenia autokonsumpcji energii.
- Instalacje wykorzystujące Peak Shaving i ograniczanie szczytowego poboru mocy.
- Systemy zasilania rezerwowego współpracujące z kompatybilnym falownikiem lub PCS.
- Instalacje wymagające dużej pojemności i możliwości dalszej modułowej rozbudowy.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-11S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia baterii | LiFePO4 (LFP) |
| Moduł bateryjny | S51314 |
| Liczba modułów bateryjnych | 11 szt. |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 176,84 kWh |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | 167,992 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-11S | 563,2 V DC |
| Zakres napięcia roboczego STACK314-11S | 492–642 V DC |
| Zakres napięcia obsługiwany przez BDU | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Maks. ciągły prąd SBDU200 | 200 A |
| Konfiguracja wg instrukcji | A + B × 11 + C |
| Układ montażowy | Dwie kolumny |
| Maks. liczba modułów w pojedynczej kolumnie | 8 modułów + BDU |
| Masa pojedynczego modułu S51314 | 115 kg |
| Masa 11 modułów bateryjnych | 1265 kg |
| Wymiary pojedynczego modułu | 770 × 425 × 230,5 mm |
| Wymiary SBDU200 | 770 × 425 × 160 mm |
| Masa SBDU200 | 19,2 kg |
| Masa zestawu Expansion Base + Expansion Upper Cover | 18,5 kg |
| Sposób instalacji | Cable-free stacking / konfiguracja dwukolumnowa |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / -20°C do +55°C opcjonalnie |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Zakres konfiguracji jednego klastra | 3–15 modułów |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność rodziny STACK314 | Do ok. 2,89 MWh |
| Certyfikacja / standardy | UN38.3 / CE-EMC / IEC 62619 |
| Przykładowe kompatybilne marki falowników | ATESS, Deye, Growatt, Megarevo, Solinteg, Solis, Sosen, Sinexceltec* |
| Gwarancja | 10 lat* |
Uwaga: aktualna instrukcja Dyness określa konfigurację STACK314-11S jako system o pojemności 176,84 kWh, dlatego wartość 176,44 kWh w nazwie handlowej nie odpowiada obecnej dokumentacji producenta. Aktualna karta katalogowa podaje energię pojedynczego modułu S51314 jako 16,076 kWh, co przy 11 modułach daje matematycznie 176,836 kWh. Energia użytkowa 167,992 kWh wynika z 11 modułów po 15,272 kWh. Konfiguracje przekraczające osiem modułów producent zaleca instalować w dwóch kolumnach, dlatego nie należy wyliczać wymiarów całego systemu na podstawie wzoru dla pojedynczego stosu, który ograniczony jest do maks. 8 modułów. Rzeczywista moc ładowania i rozładowania zależy od napięcia roboczego, kompatybilnego falownika/PCS, temperatury i ustawień BMS. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio zabezpieczonych pomieszczeń. * Kompatybilność i warunki gwarancji należy potwierdzić dla dokładnego modelu falownika i konfiguracji systemu.
