Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

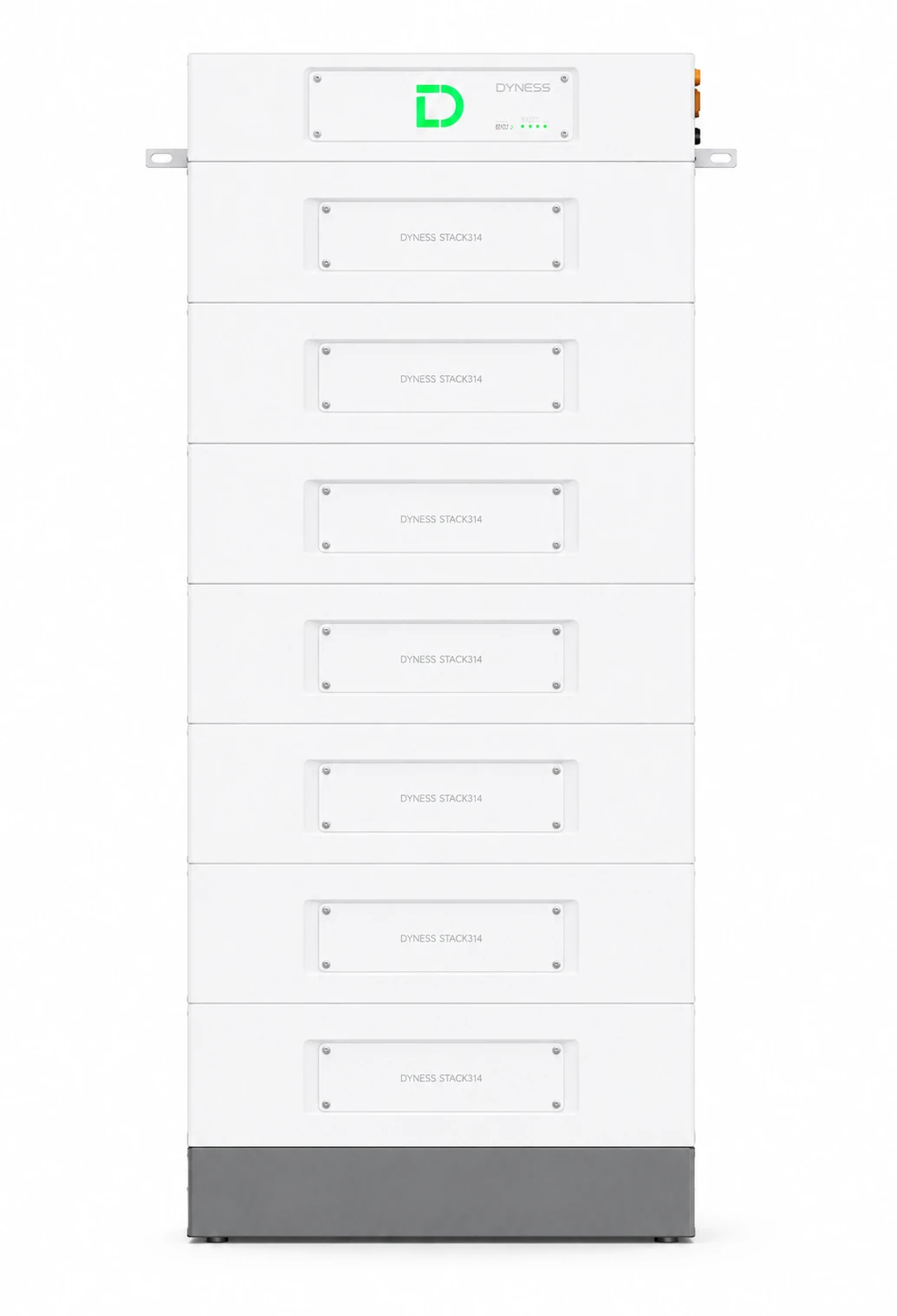

Dyness STACK314-12S — magazyn energii 192,92 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-12S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do zastosowań komercyjnych i przemysłowych. Konfiguracja 12S wykorzystuje 12 modułów bateryjnych S51314 o energii znamionowej 16,076 kWh każdy, zapewniając łącznie około 192,92 kWh energii znamionowej oraz około 183,264 kWh energii użytkowej.
System wykorzystuje technologię LiFePO4 (LFP) i oferuje pojemność elektryczną 314 Ah. Przy dwunastu modułach połączonych szeregowo napięcie znamionowe wynosi 614,4 V DC, natomiast zakres napięcia roboczego konfiguracji STACK314-12S wynosi 537–700 V DC. Zalecany prąd ładowania i rozładowania systemu to 140 A, a maksymalny ciągły prąd wynosi 200 A.
Za zarządzanie całym klastrem odpowiada jednostka sterująca SBDU200, obsługująca komunikację CAN/RS485 oraz zabezpieczenia obwodu wysokonapięciowego. Ze względu na liczbę modułów przekraczającą osiem konfiguracja STACK314-12S jest instalowana w dwóch kolumnach, z wykorzystaniem odpowiednich podstaw i przewodów rozszerzających. System może zostać dodatkowo rozbudowany poprzez równoległe połączenie do 12 klastrów.
Najważniejsze korzyści
- 192,92 kWh energii znamionowej — konfiguracja wykorzystująca dwanaście modułów S51314.
- Około 183,264 kWh energii użytkowej — wysoki poziom wykorzystania zgromadzonej energii.
- Technologia LiFePO4 — wysoka stabilność termiczna, bezpieczeństwo i długa żywotność ogniw.
- Pojemność 314 Ah — wysoka pojemność elektryczna klastra bateryjnego.
- Napięcie znamionowe 614,4 V — rozwiązanie przeznaczone do wysokonapięciowych systemów magazynowania energii.
- Zakres napięcia 537–700 V DC — parametry robocze konfiguracji STACK314-12S.
- Zalecany prąd 140 A — wysoka wydajność podczas standardowego ładowania i rozładowania.
- Maksymalny prąd ciągły 200 A — przystosowanie do systemów magazynowania energii o dużej mocy.
- Szczytowy prąd rozładowania 280 A — do 2 minut przy temperaturze 25°C według aktualnej karty katalogowej.
- 95% DoD — możliwość wykorzystania dużej części znamionowej energii akumulatorów.
- ≥8000 cykli — długa deklarowana żywotność w warunkach testowych producenta.
- Układ dwukolumnowy — bezpieczna konfiguracja dla systemów przekraczających osiem modułów.
- Cable-free stacking — ograniczenie tradycyjnego okablowania pomiędzy modułami w obrębie stosu.
- Wbudowany aerozolowy system gaśniczy — dodatkowy poziom ochrony przeciwpożarowej.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i urządzeniami PCS.
- Wi-Fi + aplikacja — możliwość monitorowania parametrów pracy systemu.
- 3–15 modułów na klaster — elastyczna konfiguracja pojemności całej rodziny STACK314.
- Do 12 klastrów równolegle — możliwość budowy wielkoskalowych systemów magazynowania energii.
- Do około 2,89 MWh — maksymalna deklarowana skalowalność systemu STACK314.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wymagające zwiększenia autokonsumpcji energii.
- Instalacje realizujące funkcję Peak Shaving i ograniczanie szczytowego poboru mocy.
- Systemy zasilania rezerwowego współpracujące z kompatybilnym falownikiem lub PCS.
- Instalacje wymagające dużej pojemności oraz możliwości dalszej modułowej rozbudowy.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-12S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia baterii | LiFePO4 (LFP) |
| Moduł bateryjny | S51314 |
| Liczba modułów bateryjnych | 12 szt. |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 192,92 kWh |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | ok. 183,264 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-12S | 614,4 V DC |
| Zakres napięcia roboczego STACK314-12S | 537–700 V DC |
| Zakres napięcia jednostki SBDU200 | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Maks. ciągły prąd SBDU200 | 200 A |
| Wymiary SBDU200 | 770 × 425 × 160 mm |
| Masa SBDU200 | 19,2 kg |
| Wymiary pojedynczego modułu S51314 | 770 × 425 × 230,5 mm |
| Masa pojedynczego modułu S51314 | 115 kg |
| Łączna masa 12 modułów bateryjnych | 1380 kg — bez BDU, podstaw i osprzętu |
| Układ montażowy | Dwie kolumny |
| Elementy wymagane przy układzie dwukolumnowym | 2 podstawy oraz przewody rozszerzające połączenia szeregowego — zasilające i komunikacyjne |
| Sposób instalacji | Cable-free stacking + połączenie dwóch kolumn przewodami rozszerzającymi |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / -20°C do +55°C opcjonalnie |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Zakres konfiguracji jednego klastra | 3–15 modułów |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność rodziny STACK314 | Do ok. 2,89 MWh |
| Certyfikacja / standardy | UN38.3 / CE-EMC / IEC 62619 |
| Kompatybilne marki falowników wg karty | ATESS, Deye, Growatt, Megarevo, Solinteg, Solis, Sosen, Sinexceltec* |
| Gwarancja | 10 lat* |
Uwaga: aktualna instrukcja Dyness określa konfigurację STACK314-12S jako system o pojemności 192,92 kWh, dlatego wartość 192,48 kWh w nazwie handlowej nie odpowiada obecnej dokumentacji producenta. Aktualna karta katalogowa podaje 16,076 kWh energii znamionowej pojedynczego modułu, co dla 12 sztuk daje matematycznie 192,912 kWh; wartość 192,92 kWh pochodzi bezpośrednio z tabeli konfiguracji producenta. Energia użytkowa 183,264 kWh została obliczona na podstawie 12 modułów po 15,272 kWh. Dla konfiguracji dwukolumnowych producent wymaga dwóch podstaw oraz przewodów połączenia szeregowego, dlatego nie należy wyliczać wymiarów całego STACK314-12S ze wzoru przeznaczonego dla pojedynczego stosu, który ograniczony jest do maksymalnie 8 modułów. Rzeczywista moc ładowania i rozładowania zależy od napięcia, falownika/PCS, temperatury i ustawień BMS. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio zabezpieczonych pomieszczeń. * Kompatybilność oraz warunki gwarancji należy potwierdzić dla dokładnej konfiguracji systemu i konkretnego modelu falownika.
