Magazyn energii Dyness STACK314-14S 224,56 kWh
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

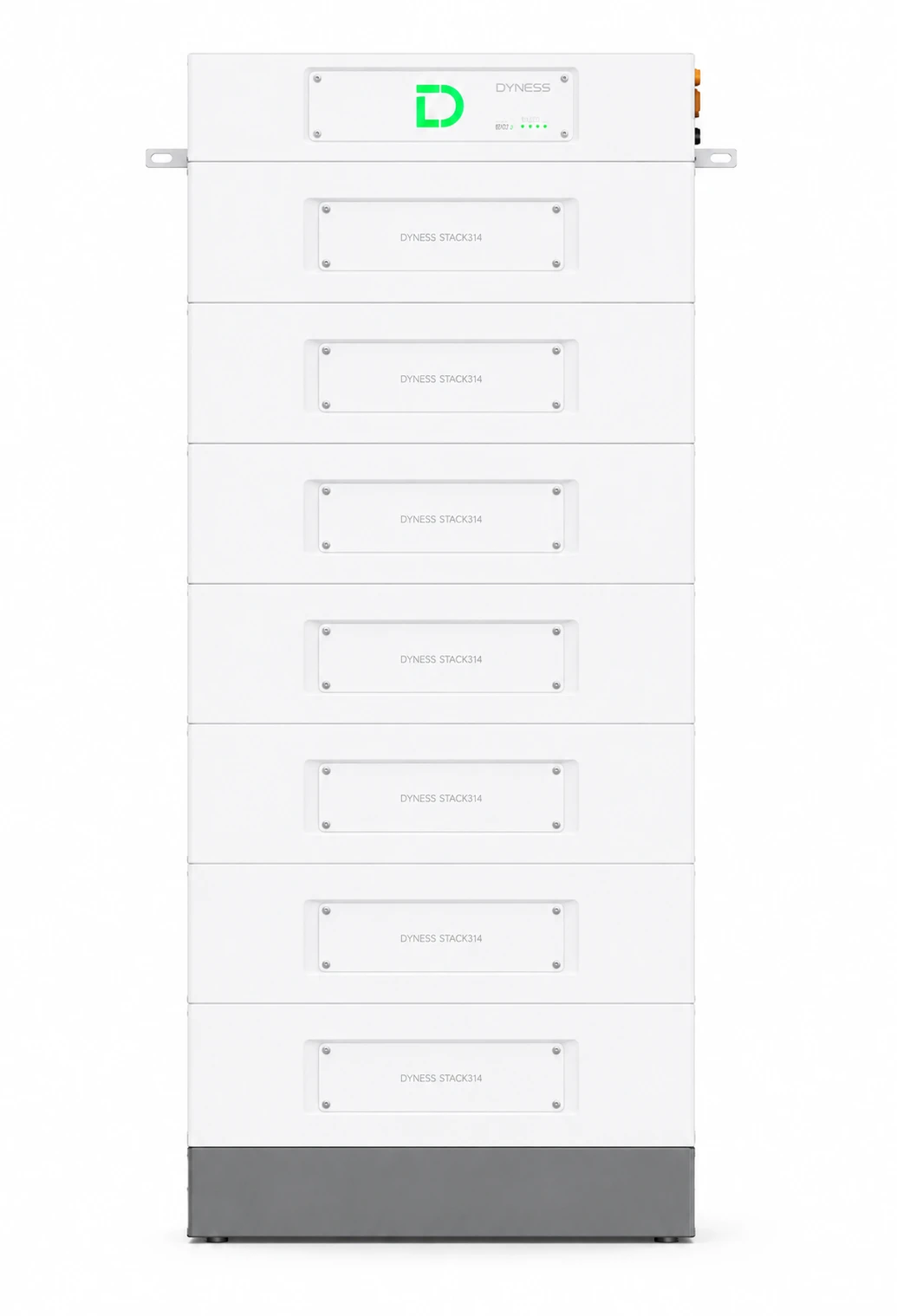

Dyness STACK314-14S — magazyn energii 225,08 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-14S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do zastosowań komercyjnych i przemysłowych. Konfiguracja 14S wykorzystuje 14 modułów bateryjnych S51314, a producent określa jej energię znamionową na 225,08 kWh. System bazuje na bezpiecznej i trwałej technologii LiFePO4 (LFP).
Każdy moduł posiada pojemność znamionową 314 Ah oraz napięcie znamionowe 51,2 V, dzięki czemu konfiguracja czternastomodułowa osiąga napięcie znamionowe około 716,8 V DC. Zakres napięcia roboczego STACK314-14S wynosi 627–818 V DC. Zalecany prąd ładowania i rozładowania wynosi 140 A, natomiast maksymalny ciągły prąd systemu to 200 A.
Za zarządzanie klastrem odpowiada jednostka sterująca SBDU200, realizująca komunikację CAN/RS485 oraz funkcje zabezpieczające obwodu wysokonapięciowego. Ze względu na liczbę modułów przekraczającą osiem producent przewiduje dla STACK314-14S montaż w dwóch kolumnach. System można dodatkowo skalować poprzez równoległe połączenie do 12 klastrów, uzyskując instalacje magazynowania energii o łącznej pojemności sięgającej około 2,89 MWh.
Najważniejsze korzyści
- 225,08 kWh energii znamionowej — duża pojemność przeznaczona do zastosowań komercyjnych i przemysłowych.
- 14 modułów S51314 — modułowa konstrukcja systemu STACK314.
- Technologia LiFePO4 — wysoka stabilność termiczna, bezpieczeństwo i długa żywotność ogniw.
- Pojemność 314 Ah — wysoka pojemność elektryczna klastra bateryjnego.
- Napięcie znamionowe ok. 716,8 V — konfiguracja przeznaczona do wysokonapięciowych systemów magazynowania energii.
- Zakres napięcia 627–818 V DC — parametry robocze wariantu STACK314-14S.
- Zalecany prąd 140 A — wysoka wydajność podczas standardowej pracy systemu.
- Maksymalny prąd ciągły 200 A — możliwość współpracy z instalacjami wymagającymi wysokiej mocy ładowania i rozładowania.
- 95% DoD — możliwość wykorzystania dużej części zgromadzonej energii.
- ≥8000 cykli — deklarowana długa żywotność systemu.
- Układ dwukolumnowy — konstrukcja odpowiednia dla dużych konfiguracji bateryjnych.
- Cable-free stacking — ograniczenie okablowania pomiędzy modułami w obrębie stosu.
- Inteligentny system przeciwpożarowy — dodatkowy poziom ochrony systemu bateryjnego.
- CAN / RS485 — komunikacja z kompatybilnym falownikiem lub urządzeniem PCS.
- Wi-Fi + aplikacja — zdalny monitoring parametrów pracy systemu.
- 3–15 modułów na klaster — szeroki zakres konfiguracji rodziny STACK314.
- Do 12 klastrów równolegle — możliwość skalowania systemu do około 2,89 MWh.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wymagające zwiększenia autokonsumpcji energii.
- Instalacje wykorzystujące Peak Shaving i ograniczanie szczytowego poboru mocy.
- Systemy zasilania rezerwowego współpracujące z kompatybilnym falownikiem lub PCS.
- Instalacje wymagające dużej pojemności oraz możliwości dalszej modułowej rozbudowy.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-14S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia baterii | LiFePO4 (LFP) |
| Moduł bateryjny | S51314 |
| Liczba modułów bateryjnych | 14 szt. |
| Energia pojedynczego modułu | ok. 16,08 kWh |
| Energia znamionowa systemu | 225,08 kWh wg tabeli konfiguracji Dyness |
| Orientacyjna energia przy 95% DoD | ok. 213,83 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-14S | ok. 716,8 V DC |
| Zakres napięcia roboczego STACK314-14S | 627–818 V DC |
| Zakres napięcia SBDU200 | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A |
| Maks. ciągły prąd ładowania / rozładowania | 200 A |
| Szczytowy prąd rozładowania wg instrukcji | 290 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Konfiguracja wg instrukcji | A + B × 14 + C |
| Układ montażowy | Dwie kolumny |
| Maks. liczba modułów w jednej kolumnie | 8 modułów + BDU |
| Wymiary pojedynczego modułu | 770 × 425 × 230,5 mm |
| Masa pojedynczego modułu | 115 kg |
| Łączna masa 14 modułów | 1610 kg — bez BDU, podstaw i osprzętu |
| Sposób instalacji | Cable-free stacking / konfiguracja dwukolumnowa |
| Żywotność cykliczna | ≥8000 cykli |
| Temperatura ładowania | 0°C do +55°C |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Inteligentny system gaśniczy |
| Zakres konfiguracji jednego klastra | 3–15 modułów |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność systemu STACK314 | Do ok. 2,89 MWh |
| Gwarancja | 10 lat |
Uwaga: aktualna instrukcja Dyness podaje dla wariantu STACK314-14S wartość 225,08 kWh, dlatego 224,56 kWh z nazwy handlowej nie odpowiada obecnej dokumentacji producenta. W instrukcji pojedynczy moduł ma parametry 51,2 V / 314 Ah, natomiast aktualna strona Dyness podaje jego pojemność w zaokrągleniu jako 16,08 kWh. Orientacyjna energia 213,83 kWh została obliczona jako 95% wartości 225,08 kWh i nie jest osobną wartością znamionową podaną przez producenta. Dla systemów powyżej 8 modułów Dyness zaleca układ dwukolumnowy; dlatego nie należy obliczać całkowitych wymiarów konfiguracji 14S według wzoru dla pojedynczego stosu. Kompatybilność z konkretnym falownikiem/PCS należy potwierdzić w aktualnej liście kompatybilności producenta.
