Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis
Dyness STACK314-3S — magazyn energii 48,228 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-3S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do instalacji komercyjnych i przemysłowych. Konfiguracja 3S wykorzystuje 3 moduły S51314 o energii znamionowej 16,076 kWh każdy, zapewniając łącznie 48,228 kWh energii znamionowej oraz około 45,816 kWh energii użytkowej przy głębokości rozładowania 95%.
System bazuje na bezpiecznej technologii LiFePO4 (LFP). Każdy moduł ma pojemność 314 Ah i napięcie znamionowe 51,2 V, dlatego konfiguracja trzech modułów osiąga nominalnie 153,6 V DC. Za zarządzanie bateriami, komunikację z falownikiem oraz sterowanie obwodem wysokonapięciowym odpowiada jednostka SBDU200, obsługująca maksymalny ciągły prąd 200 A.

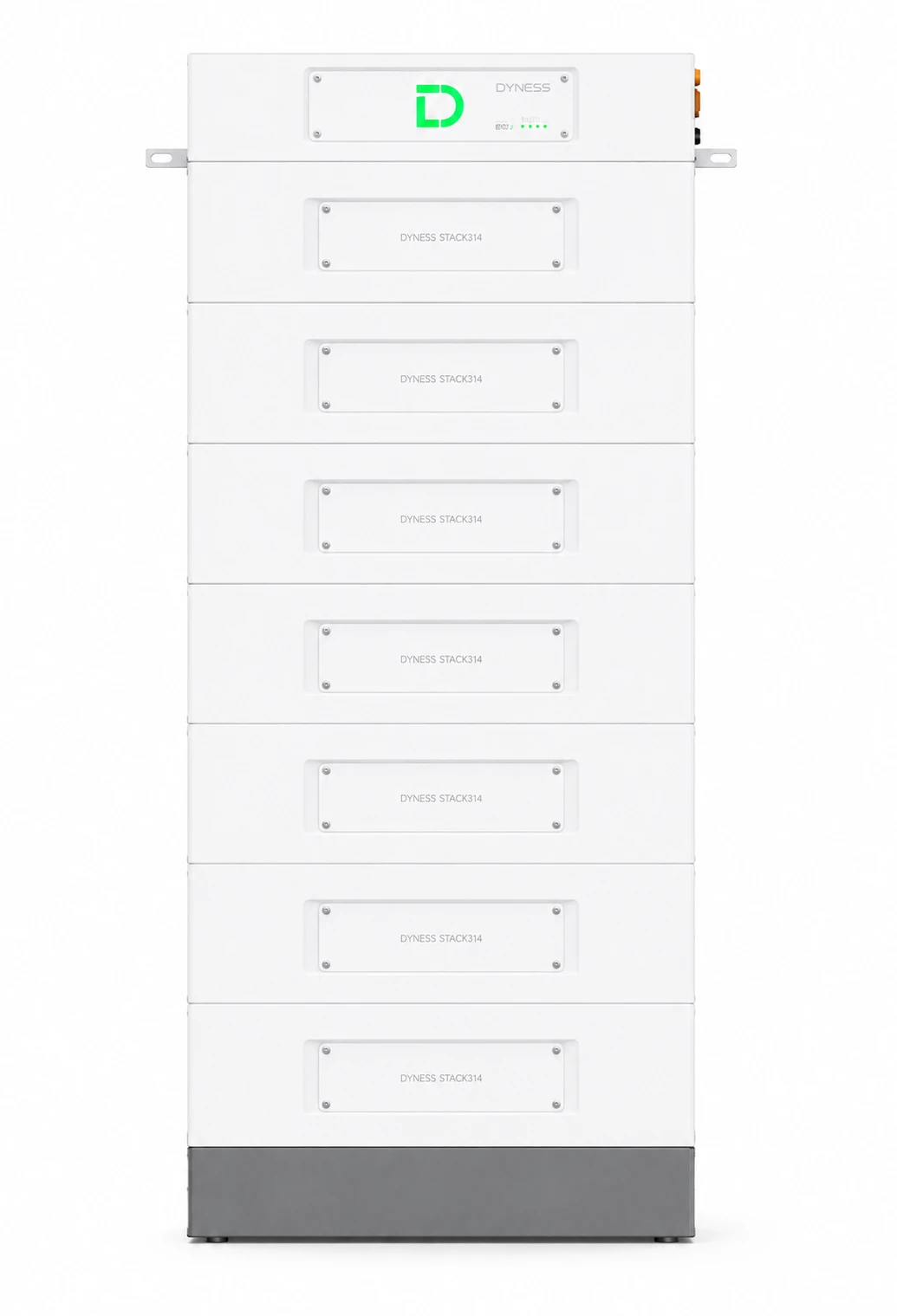

STACK314 wykorzystuje konstrukcję cable-free stacking, w której moduły są układane bez tradycyjnego okablowania pomiędzy kolejnymi bateriami. System komunikuje się z kompatybilnym falownikiem lub PCS poprzez CAN / RS485, oferuje monitoring Wi-Fi przez aplikację oraz może zostać rozbudowany poprzez dodawanie kolejnych modułów i równoległe łączenie do 12 klastrów.
Najważniejsze korzyści
- 48,228 kWh energii znamionowej — konfiguracja złożona z trzech modułów S51314.
- 45,816 kWh energii użytkowej — dzięki głębokości rozładowania do 95%.
- Technologia LiFePO4 — wysoka stabilność termiczna, bezpieczeństwo oraz długa żywotność ogniw.
- 314 Ah — wysoka pojemność elektryczna całego szeregu bateryjnego.
- 3 moduły × 51,2 V — nominalne napięcie konfiguracji około 153,6 V DC.
- Maks. ciągły prąd 200 A — wysoka wydajność ładowania i rozładowania.
- Szczytowy prąd rozładowania 280 A — dostępny przez maks. 2 minuty przy 25°C.
- 95% DoD — możliwość wykorzystania dużej części energii zgromadzonej w bateriach.
- ≥8000 cykli — deklarowana długa żywotność systemu przy warunkach testowych producenta.
- Bezkablowe łączenie modułów — uproszczona instalacja dzięki konstrukcji typu stack.
- Wbudowany system gaśniczy — aerozolowa ochrona przeciwpożarowa systemu.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i urządzeniami PCS.
- Wi-Fi + aplikacja — możliwość bieżącego monitorowania parametrów magazynu.
- Modułowa rozbudowa — od 3 do 15 modułów w jednym klastrze.
- Do 12 klastrów równolegle — możliwość budowy systemów o pojemności sięgającej około 2,89 MWh.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy PV wykorzystujące magazyn do zwiększenia autokonsumpcji.
- Instalacje realizujące funkcję Peak Shaving i ograniczanie mocy pobieranej z sieci.
- Systemy zasilania rezerwowego współpracujące z odpowiednim falownikiem lub PCS.
- Instalacje wymagające późniejszej modułowej rozbudowy pojemności.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-3S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia ogniw | LiFePO4 (LFP) |
| Liczba modułów bateryjnych | 3 × S51314 |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 48,228 kWh |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | 45,816 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe konfiguracji 3S | 153,6 V DC |
| Zakres napięcia pracy rodziny STACK314 | 134,4–864 V DC, zależnie od liczby modułów |
| Zakres napięcia STACK314-3S wg instrukcji | ok. 134–175 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Zakres pracy BDU | 134,4–864 V DC |
| Maks. ciągły prąd BDU | 200 A |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / opcjonalnie -20°C do +55°C |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Wymiary kompletnego klastra 3S (szer. × gł. × wys.) | ok. 770 × 425 × 983 mm |
| Masa kompletnego klastra 3S | ok. 383 kg |
| Sposób instalacji | Bezkablowe układanie modułów w stosie |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Rozbudowa jednego klastra | 3–15 modułów |
| Praca równoległa | Do 12 klastrów |
| Maks. pojemność systemu | Do ok. 2,89 MWh |
| Certyfikacja | UN38.3 / CE-EMC / IEC 62619 |
| Gwarancja | 10 lat* |
Uwaga: aktualna dokumentacja Dyness określa pojemność konfiguracji STACK314-3S jako 48,228 kWh (48,23 kWh po zaokrągleniu), dlatego wartość 48,12 kWh w nazwie handlowej nie odpowiada obecnej specyfikacji producenta. Rzeczywista moc ładowania i rozładowania zestawu zależy od napięcia roboczego, parametrów kompatybilnego falownika/PCS, temperatury i ustawień BMS. Stopień ochrony IP20 oznacza przeznaczenie systemu do odpowiednio zabezpieczonych pomieszczeń. Kompatybilność należy potwierdzić dla dokładnego modelu falownika i aktualnej wersji jego oprogramowania.
