Magazyn energii Dyness STACK314-4S 64,16 kWh
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

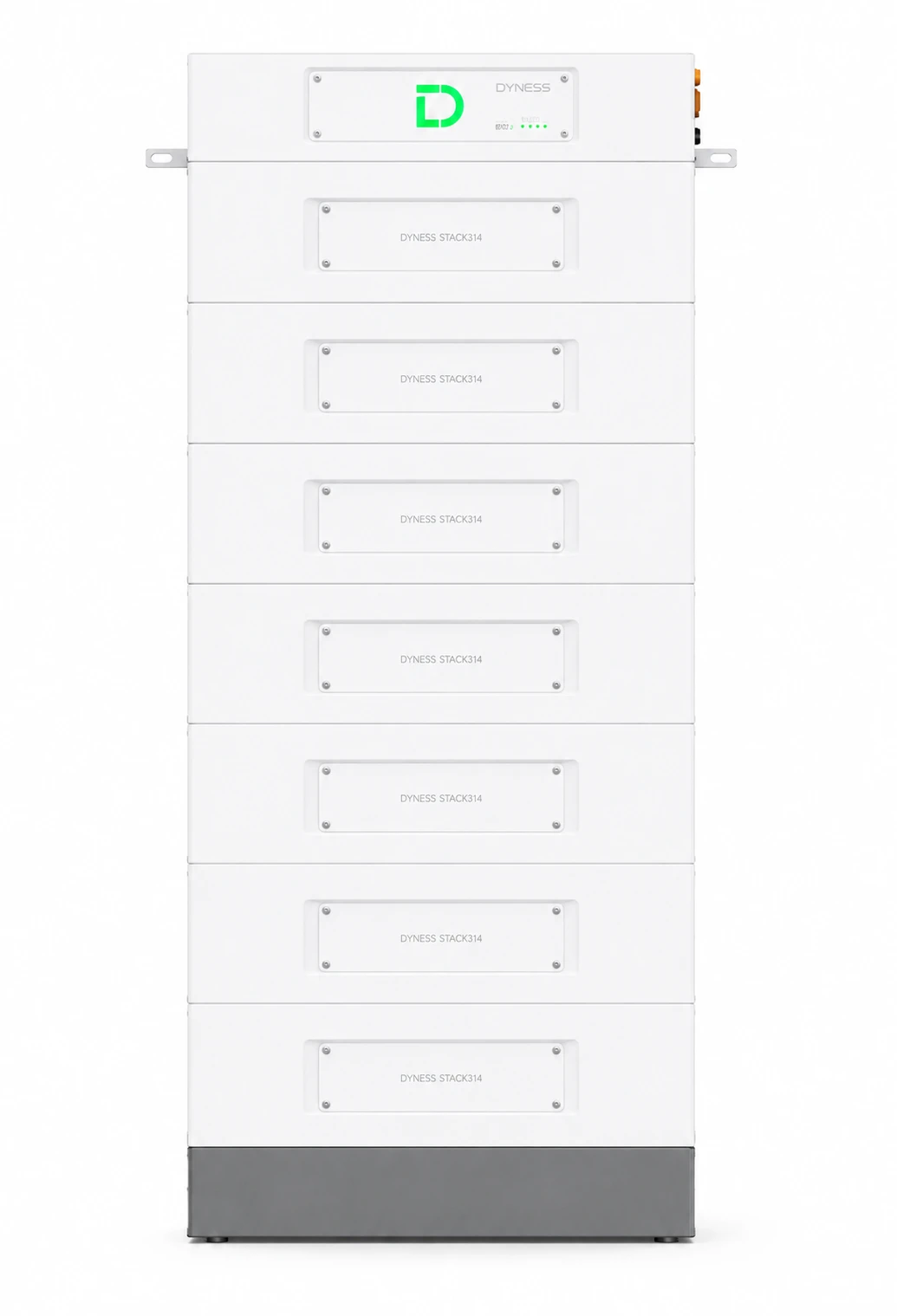

Dyness STACK314-4S — magazyn energii 64,31 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-4S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do instalacji komercyjnych i przemysłowych. Konfiguracja 4S wykorzystuje 4 moduły bateryjne S51314 o energii znamionowej 16,076 kWh każdy, zapewniając łącznie 64,304 kWh energii znamionowej oraz około 61,088 kWh energii użytkowej przy głębokości rozładowania 95%.
System wykorzystuje bezpieczne ogniwa LiFePO4 (LFP) o pojemności 314 Ah. Każdy moduł pracuje przy napięciu znamionowym 51,2 V, dlatego konfiguracja czterech modułów połączonych szeregowo osiąga napięcie znamionowe 204,8 V DC. Zalecany prąd ładowania i rozładowania systemu wynosi 140 A, natomiast maksymalny prąd ciągły to 200 A.
Za zarządzanie klastrem odpowiada jednostka sterująca SBDU200, obsługująca komunikację CAN/RS485 oraz kontrolę obwodu wysokonapięciowego. Konstrukcja cable-free stacking pozwala łączyć moduły bez tradycyjnych przewodów pomiędzy kolejnymi bateriami, a system może być rozbudowany do 15 modułów w jednym klastrze oraz do 12 klastrów pracujących równolegle.
Najważniejsze korzyści
- 64,304 kWh energii znamionowej — konfiguracja wykorzystująca cztery moduły S51314.
- 61,088 kWh energii użytkowej — dzięki głębokości rozładowania do 95%.
- Technologia LiFePO4 — wysoka stabilność termiczna, bezpieczeństwo i długa żywotność ogniw.
- 314 Ah — wysoka pojemność elektryczna klastra bateryjnego.
- Napięcie znamionowe 204,8 V — konfiguracja czterech modułów 51,2 V połączonych szeregowo.
- Zalecany prąd 140 A — wysoka wydajność ładowania i rozładowania systemu.
- Maks. prąd ciągły 200 A — możliwość współpracy z systemami o dużej mocy.
- Szczytowy prąd rozładowania 280 A — dostępny przez maks. 2 minuty przy 25°C.
- 95% DoD — możliwość wykorzystania dużej części zgromadzonej energii.
- ≥8000 cykli — długa deklarowana żywotność przy warunkach testowych producenta.
- Bezkablowe łączenie modułów — uproszczona instalacja dzięki konstrukcji typu stack.
- Wbudowany aerozolowy system gaśniczy — dodatkowy poziom bezpieczeństwa systemu.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i urządzeniami PCS.
- Wi-Fi + aplikacja — możliwość bieżącego monitorowania pracy magazynu.
- Rozbudowa do 15 modułów — możliwość zwiększenia pojemności pojedynczego klastra do ponad 241 kWh.
- Do 12 klastrów równolegle — skalowanie całego systemu do około 2,89 MWh.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wykorzystujące magazyn do zwiększenia autokonsumpcji energii.
- Instalacje realizujące funkcję Peak Shaving i ograniczanie szczytowego poboru energii z sieci.
- Systemy zasilania rezerwowego współpracujące z odpowiednim falownikiem lub PCS.
- Instalacje wymagające późniejszej modułowej rozbudowy pojemności.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-4S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia ogniw | LiFePO4 (LFP) |
| Liczba modułów bateryjnych | 4 × S51314 |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 64,304 kWh (ok. 64,31 kWh) |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | 61,088 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-4S | 204,8 V DC |
| Zakres napięcia obsługiwany przez BDU | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A przez 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Maks. ciągły prąd BDU | 200 A |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / opcjonalnie -20°C do +55°C |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Wymiary kompletnego klastra 4S (szer. × gł. × wys.) | 770 × 425 × 1213 mm |
| Masa kompletnego klastra 4S | ok. 498 kg |
| Sposób instalacji | Bezkablowe układanie modułów w stosie |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Zakres konfiguracji jednego klastra | 3–15 modułów |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność całego systemu | Do ok. 2,89 MWh |
| Certyfikacja | UN38.3 / CE-EMC / IEC 62619 |
| Przykładowe kompatybilne marki falowników | ATESS, Deye, Growatt, Megarevo, Solinteg, Solis, Sosen, Sinexceltec* |
| Gwarancja | 10 lat* |
Uwaga: aktualna dokumentacja Dyness wskazuje dla konfiguracji STACK314-4S pojemność około 64,31 kWh; wartość 64,16 kWh w nazwie handlowej nie odpowiada obecnej specyfikacji producenta. Wymiary 770 × 425 × 1213 mm oraz masa około 498 kg wynikają z wzorów podanych przez producenta dla pojedynczego klastra z czterema modułami. Rzeczywista moc ładowania i rozładowania zależy również od napięcia roboczego, parametrów falownika/PCS, temperatury oraz ustawień BMS. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio zabezpieczonych pomieszczeń. * Kompatybilność i warunki gwarancji należy potwierdzić dla dokładnej konfiguracji systemu.
