Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

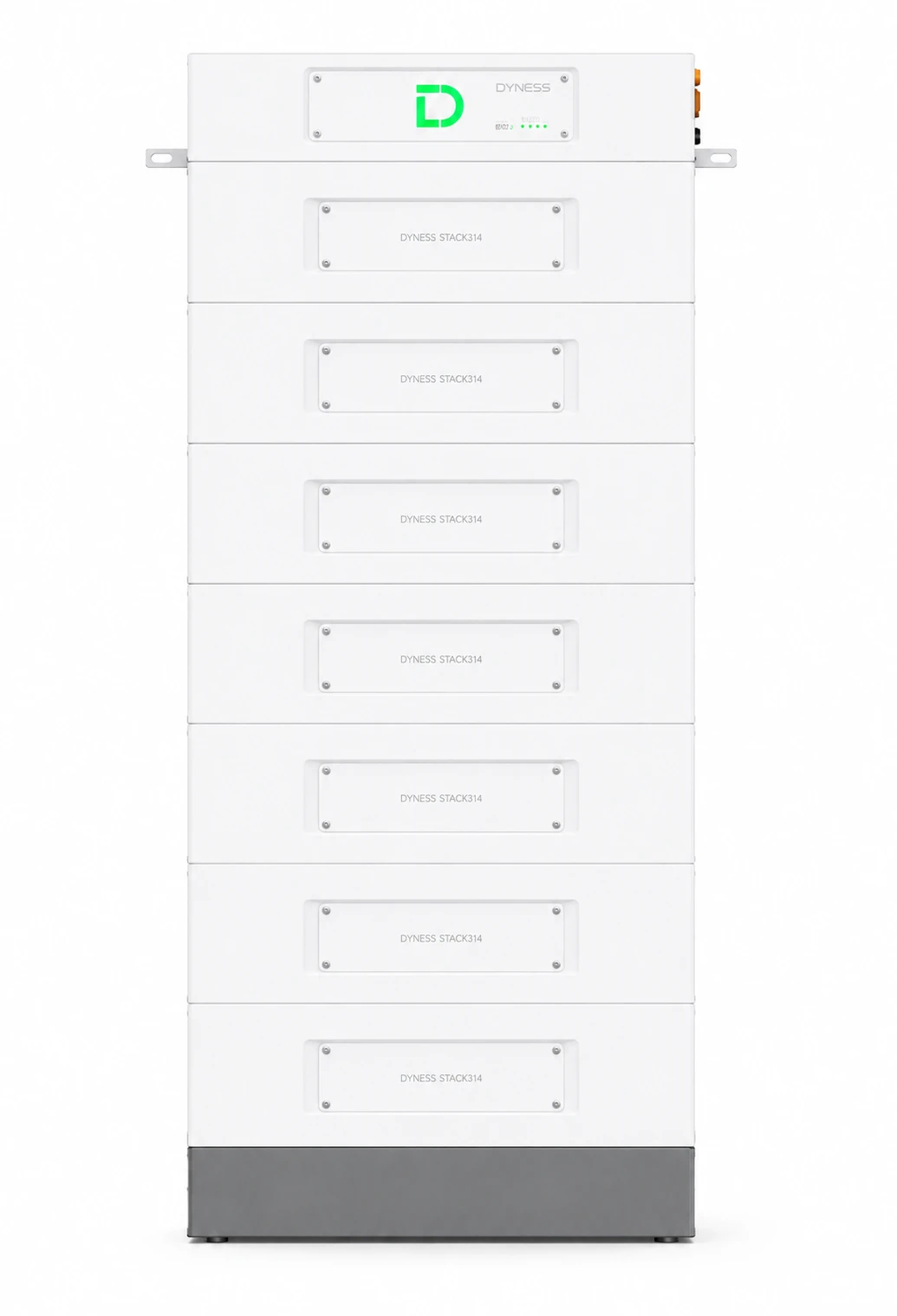

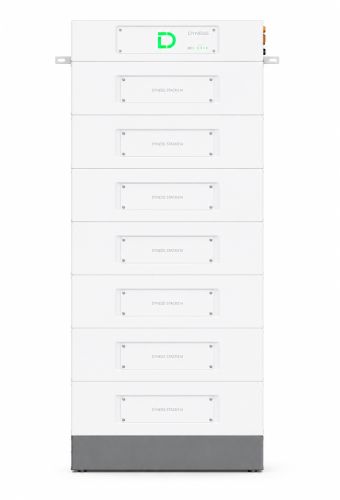

Dyness STACK314-8S — magazyn energii 128,61 kWh LiFePO4 HV
Magazyn energii Dyness STACK314-8S to wysokonapięciowy system bateryjny przeznaczony przede wszystkim do zastosowań komercyjnych i przemysłowych. Konfiguracja 8S wykorzystuje 8 modułów bateryjnych S51314 o energii znamionowej 16,076 kWh każdy, zapewniając łącznie 128,608 kWh energii znamionowej oraz 122,176 kWh energii użytkowej.
System bazuje na technologii LiFePO4 (LFP) i ogniwach o pojemności 314 Ah. Każdy moduł pracuje przy napięciu znamionowym 51,2 V, dzięki czemu konfiguracja STACK314-8S osiąga napięcie znamionowe 409,6 V DC oraz zakres napięcia roboczego około 358–467 V DC. Zalecany prąd ładowania i rozładowania wynosi 140 A, natomiast maksymalny prąd ciągły systemu to 200 A.
Za zarządzanie klastrem i komunikację z falownikiem lub PCS odpowiada jednostka sterująca SBDU200. Konstrukcja cable-free stacking umożliwia bezkablowe łączenie kolejnych modułów w stosie, a konfiguracja ośmiomodułowa stanowi maksymalną wysokość pojedynczego stosu przewidzianą w aktualnej karcie katalogowej. System STACK314 można dodatkowo skalować poprzez równoległe połączenie do 12 klastrów.
Najważniejsze korzyści
- 128,608 kWh energii znamionowej — konfiguracja wykorzystująca osiem modułów S51314.
- 122,176 kWh energii użytkowej — wysoki poziom wykorzystania energii dzięki 95% DoD.
- Technologia LiFePO4 — wysoka stabilność termiczna i długa żywotność ogniw.
- Pojemność 314 Ah — wysoka pojemność elektryczna całego szeregu bateryjnego.
- Napięcie znamionowe 409,6 V — wysokonapięciowa konfiguracja ośmiu modułów.
- Zakres pracy 358–467 V DC — parametry napięciowe konfiguracji STACK314-8S.
- Zalecany prąd 140 A — wysoka wydajność podczas standardowego ładowania i rozładowania.
- Maksymalny prąd ciągły 200 A — przystosowanie do instalacji o dużej mocy.
- Szczytowy prąd rozładowania 280 A — do 2 minut przy temperaturze 25°C według aktualnej karty katalogowej.
- 95% DoD — możliwość wykorzystania dużej części nominalnej energii baterii.
- ≥8000 cykli — długa deklarowana żywotność przy warunkach testowych producenta.
- Bezkablowe połączenie modułów — uproszczony montaż dzięki konstrukcji cable-free stacking.
- Wbudowany aerozolowy system gaśniczy — automatyczna ochrona przeciwpożarowa systemu.
- CAN / RS485 — komunikacja z kompatybilnym falownikiem lub systemem PCS.
- Wi-Fi + aplikacja — możliwość monitorowania parametrów pracy systemu.
- 8 modułów w pojedynczym stosie — maksymalna liczba modułów dla wymiarów pojedynczej konstrukcji określonej w aktualnej karcie.
- Do 12 klastrów równolegle — możliwość budowy rozbudowanych systemów magazynowania energii.
- Do około 2,89 MWh — maksymalna deklarowana przez producenta skalowalność rodziny STACK314.
- 10 lat gwarancji — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Magazynowanie energii w instalacjach komercyjnych i przemysłowych C&I.
- Systemy fotowoltaiczne wymagające zwiększenia autokonsumpcji energii.
- Instalacje wykorzystujące Peak Shaving i ograniczanie szczytowego poboru mocy z sieci.
- Systemy zasilania rezerwowego współpracujące z kompatybilnym falownikiem lub PCS.
- Instalacje wymagające dużej pojemności i możliwości dalszej modułowej rozbudowy.
Dane techniczne (skrócone)
| Producent | Dyness |
| Model systemu | STACK314-8S |
| Typ systemu | Wysokonapięciowy magazyn energii HV |
| Technologia baterii | LiFePO4 (LFP) |
| Liczba modułów bateryjnych | 8 × S51314 |
| Energia znamionowa pojedynczego modułu | 16,076 kWh |
| Energia znamionowa systemu | 128,608 kWh (ok. 128,61 kWh) |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Energia użytkowa systemu | 122,176 kWh |
| Pojemność znamionowa | 314 Ah |
| Napięcie znamionowe pojedynczego modułu | 51,2 V DC |
| Napięcie znamionowe STACK314-8S | 409,6 V DC |
| Zakres napięcia roboczego STACK314-8S | 358–467 V DC |
| Zakres napięcia obsługiwany przez SBDU200 | 134,4–864 V DC |
| Zalecany prąd ładowania / rozładowania | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A / 2 min przy 25°C |
| Głębokość rozładowania | 95% DoD |
| Moduł sterujący | SBDU200 |
| Maks. ciągły prąd BDU | 200 A |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Żywotność cykliczna | ≥8000 cykli |
| Warunki testu żywotności | 0,2C, 25°C, 95% DoD, 70% EOL |
| Temperatura ładowania | 0°C do +55°C / -20°C do +55°C opcjonalnie |
| Temperatura rozładowania | -20°C do +55°C |
| Stopień ochrony | IP20 |
| Wymiary kompletnego klastra 8S (szer. × gł. × wys.) | 770 × 425 × 2133 mm |
| Masa kompletnego klastra 8S | ok. 958 kg |
| Sposób instalacji | Cable-free stacking — bezkablowe układanie modułów |
| Chłodzenie | Wymuszone chłodzenie powietrzem |
| Ochrona przeciwpożarowa | Wbudowany aerozolowy system gaśniczy |
| Maks. liczba modułów w pojedynczym stosie wg wzoru wymiarowego | 8 modułów |
| Zakres konfiguracji rodziny STACK314 | 3–15 modułów na klaster |
| Maks. liczba klastrów równolegle | 12 |
| Maks. pojemność rodziny STACK314 | Do ok. 2,89 MWh |
| Certyfikacja / standardy | UN38.3 / CE-EMC / IEC 62619 |
| Przykładowe kompatybilne marki falowników | ATESS, Deye, Growatt, Megarevo, Solinteg, Solis, Sosen, Sinexceltec* |
| Gwarancja | 10 lat* |
Uwaga: aktualna dokumentacja Dyness określa konfigurację STACK314-8S jako system o pojemności 128,61 kWh, dlatego wartość 128,32 kWh w nazwie handlowej nie odpowiada obecnej specyfikacji producenta. Energia użytkowa 122,176 kWh wynika z ośmiu modułów o energii użytkowej 15,272 kWh każdy. Wymiary 770 × 425 × 2133 mm oraz masa około 958 kg wynikają z oficjalnych wzorów dla pojedynczego klastra: 770 × 425 × (293 + 230 × n) mm oraz 38 + 115 × n kg przy n = 8. Karta katalogowa ogranicza parametr n we wzorze pojedynczego stosu do maksymalnie 8 modułów. Rzeczywista moc ładowania i rozładowania zależy od napięcia roboczego, parametrów falownika/PCS, temperatury i ustawień BMS. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio chronionych pomieszczeń. * Kompatybilność oraz warunki gwarancji należy zweryfikować dla konkretnego falownika i konfiguracji systemu.
