Magazyn energii Pylontech Force H3X 10kW 10.2kWh 3F
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Moduł Bateryjny + Inwerter
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Tak
- Liczba MPPT 3
- Moc 5-10kW
- Gwarancja 10 lat
Opis

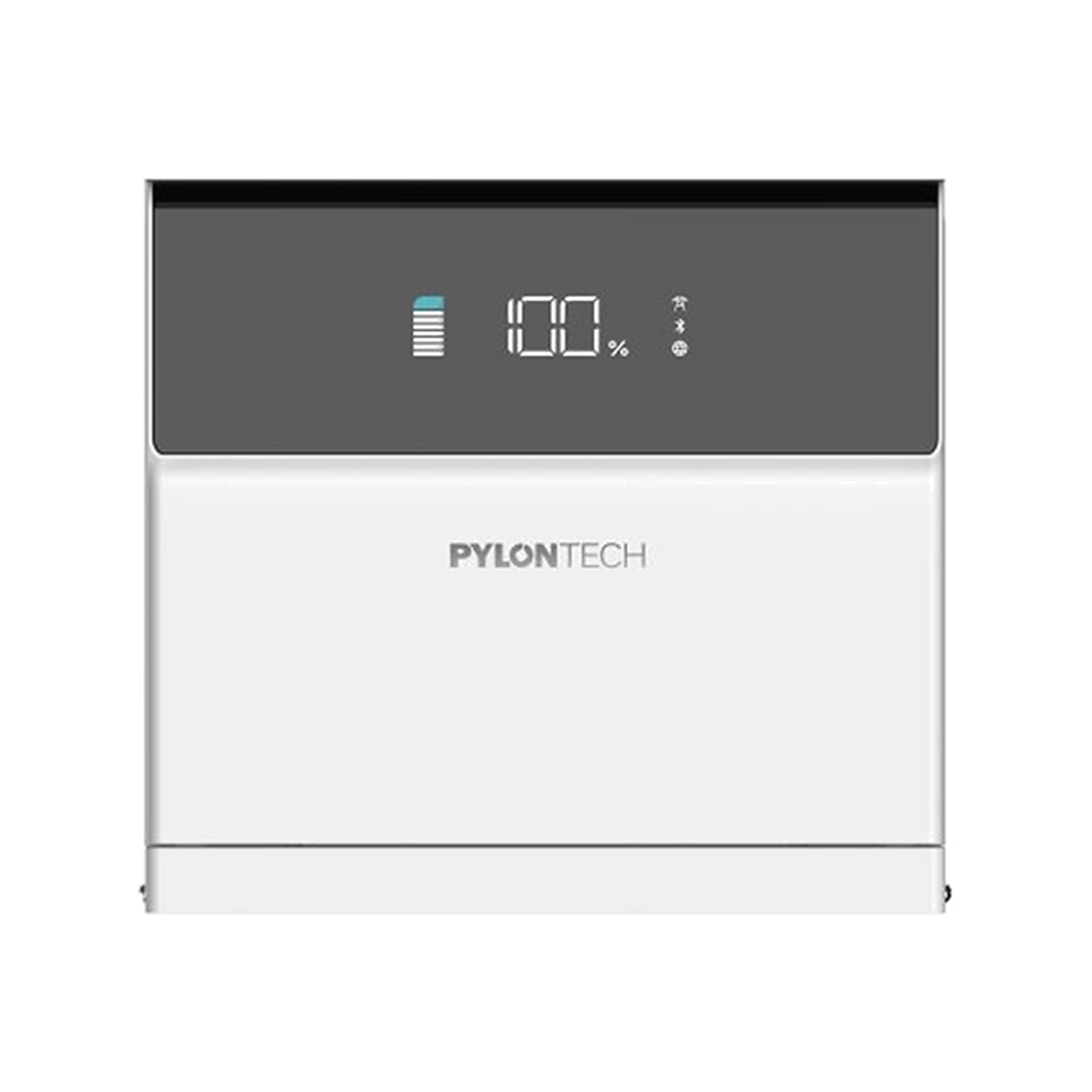

Pylontech Force H3X 10kW 10.2kWh 3F — magazyn energii z inwerterem hybrydowym
Magazyn energii Pylontech Force H3X 10kW 10.2kWh 3F to trójfazowy system all-in-one przeznaczony do współpracy z instalacją fotowoltaiczną, siecią elektroenergetyczną oraz wybranymi obwodami zasilania awaryjnego. Konstrukcja integruje inwerter hybrydowy, moduły bateryjne, BMS oraz system zarządzania energią EMS w jednej, modułowej platformie.
Konfiguracja 10,24 kWh, handlowo oznaczana jako 10,2 kWh, składa się z trójfazowego inwertera hybrydowego FH3X10K-HY-3P oraz dwóch modułów bateryjnych FH10050 o pojemności 5,12 kWh każdy. System jest przeznaczony do instalacji domowych i małych obiektów komercyjnych wymagających magazynowania energii oraz zwiększenia autokonsumpcji.
Wersja 10 kW 3F obsługuje instalację PV o mocy do 24 kW, posiada 3 niezależne układy MPPT oraz umożliwia pracę w trybie on-grid i off-grid. Czas przełączenia na zasilanie awaryjne wynosi do 10 ms, co pozwala podtrzymać wybrane odbiorniki po zaniku napięcia z sieci.
Najważniejsze korzyści
- System all-in-one — inwerter, bateria, BMS i EMS zintegrowane w jednej konstrukcji.
- Pojemność 10,24 kWh — dwa moduły bateryjne FH10050 po 5,12 kWh każdy.
- Trójfazowa praca 10 kW — rozwiązanie do instalacji PV z przyłączem 3F.
- Do 24 kW mocy PV — możliwość przewymiarowania strony DC względem mocy znamionowej falownika.
- 3 niezależne MPPT — obsługa trzech niezależnych łańcuchów modułów PV.
- Zasilanie awaryjne — moc back-up 10 kVA i przełączenie on-grid/off-grid w czasie do 10 ms.
- Technologia LiFePO4 — stabilna chemia bateryjna, wysoka trwałość i głębokość rozładowania 95%.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne z magazynem energii.
- Budynki mieszkalne i małe obiekty komercyjne wymagające zwiększenia autokonsumpcji energii z PV.
- Instalacje z funkcją zasilania awaryjnego dla wybranych obwodów odbiorczych.
- Modernizacje istniejących instalacji PV o zintegrowany magazyn energii wysokiego napięcia.
Dane techniczne (skrócone)
| Model / konfiguracja | Force H3X 3F 10 kW 10,24 kWh |
| Kod wariantu | FH3X10K-HY-3P EU-10 |
| Typ systemu | Magazyn energii all-in-one z inwerterem hybrydowym |
| Typ sieci | Trójfazowa, 3/N/PE, 400 V AC |
| Moc znamionowa AC | 10 kW / 10 kVA |
| Maks. moc wejściowa PV | 24 kW |
| Maks. napięcie wejściowe DC | 1000 V |
| Napięcie startowe | 200 V |
| Zakres napięcia MPPT | 200–850 V |
| Zakres pełnej mocy MPPT | 280–850 V |
| Liczba MPPT | 3 |
| Liczba stringów PV | 1 string na MPPT |
| Maks. prąd wejściowy PV | 20 A |
| Maks. prąd zwarciowy na MPPT | 30 A |
| Ochrona przeciwprzepięciowa DC | Typ II |
| Pojemność systemu | 10,24 kWh |
| Moduł bateryjny | Pylontech FH10050 |
| Liczba modułów bateryjnych | 2 szt. |
| Pojemność jednego modułu | 5,12 kWh |
| Technologia baterii | LiFePO4 / LFP |
| Głębokość rozładowania | 95% |
| Napięcie baterii systemowej | 120–850 V DC |
| Maks. prąd ładowania / rozładowania systemu | 50 A |
| Maks. moc ładowania z baterią 2 moduły | 10 kW |
| Maks. moc rozładowania z baterią 2 moduły | 10 kW |
| Maks. moc pobierana z sieci | 15 kW / 15 kVA |
| Moc znamionowa back-up | 10 kVA |
| Moc szczytowa off-grid | 12 kVA przez 60 s |
| Czas przełączenia on-grid/off-grid | ≤10 ms |
| Sprawność maksymalna | 97% |
| Sprawność europejska | 97% |
| Liczba cykli baterii | >8000 przy 25°C |
| Stopień ochrony | IP55 |
| Chłodzenie | Powietrzne |
| Poziom hałasu | <29 dB |
| Komunikacja | WiFi / WLAN / Bluetooth |
| Zakres temperatury pracy | -10°C do +55°C |
| Wilgotność pracy | 0–95% |
| Maks. wysokość pracy | ≤3000 m n.p.m. |
| Maks. praca równoległa | Do 6 jednostek |
| Sposób montażu | Montaż podłogowy, opcjonalnie montaż ścienny dla wybranych konfiguracji |
| Wymiary systemu | 540 × 350 × 780 mm |
| Waga systemu | 118 kg |
Uwaga: parametry mogą różnić się w zależności od konfiguracji systemu, liczby modułów bateryjnych i warunków pracy. Przed doborem należy potwierdzić specyfikację z aktualną kartą katalogową oraz warunkami przyłączeniowymi.
Źródła parametrów: karta katalogowa Pylontech Force H3X Hybrid 3F oraz karta produktu zestawu 10 kW 3P z wariantem 10,24 kWh. :contentReference[oaicite:0]{index=0}
