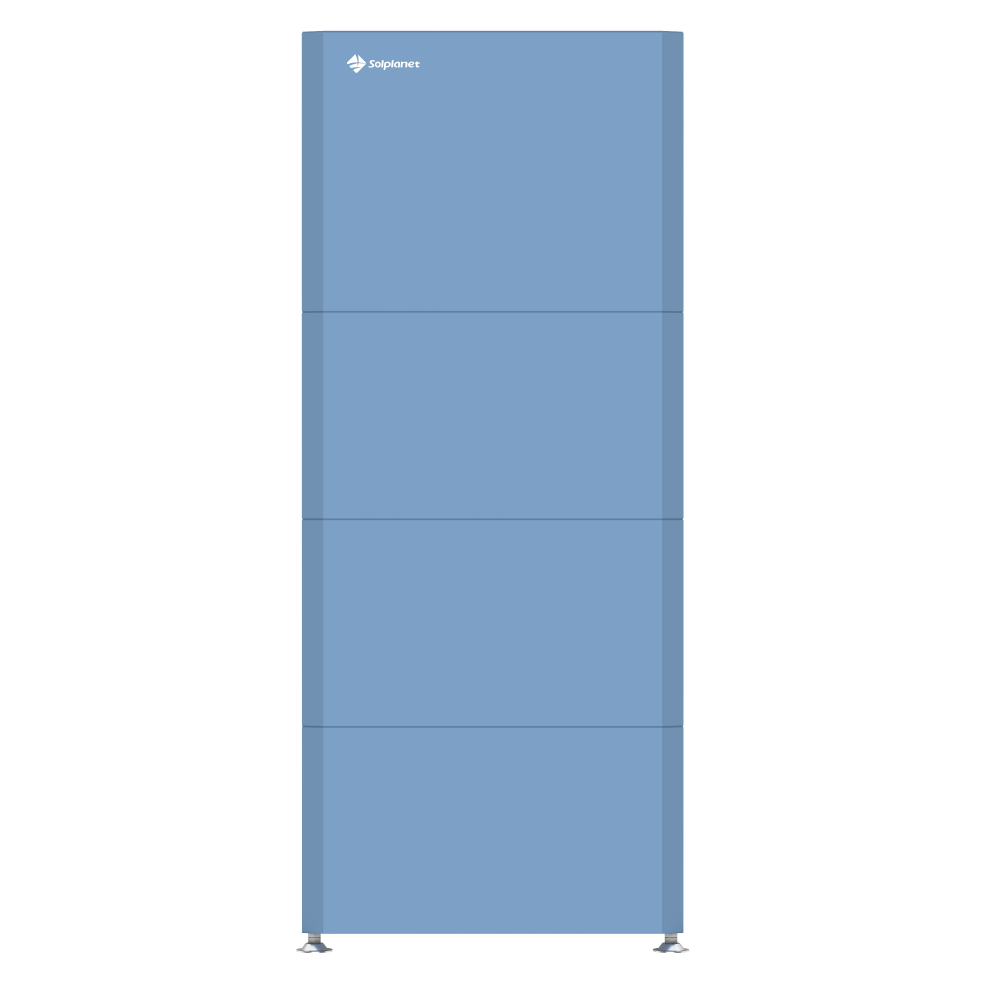

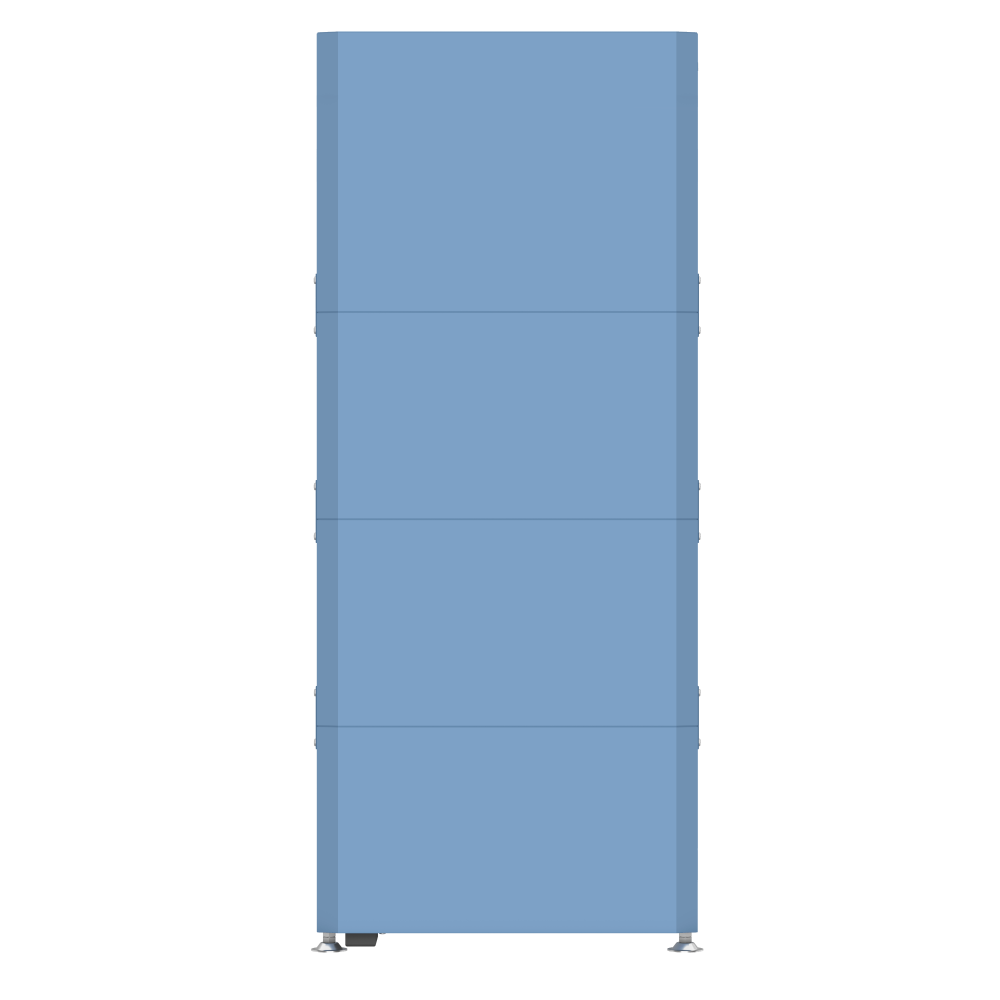

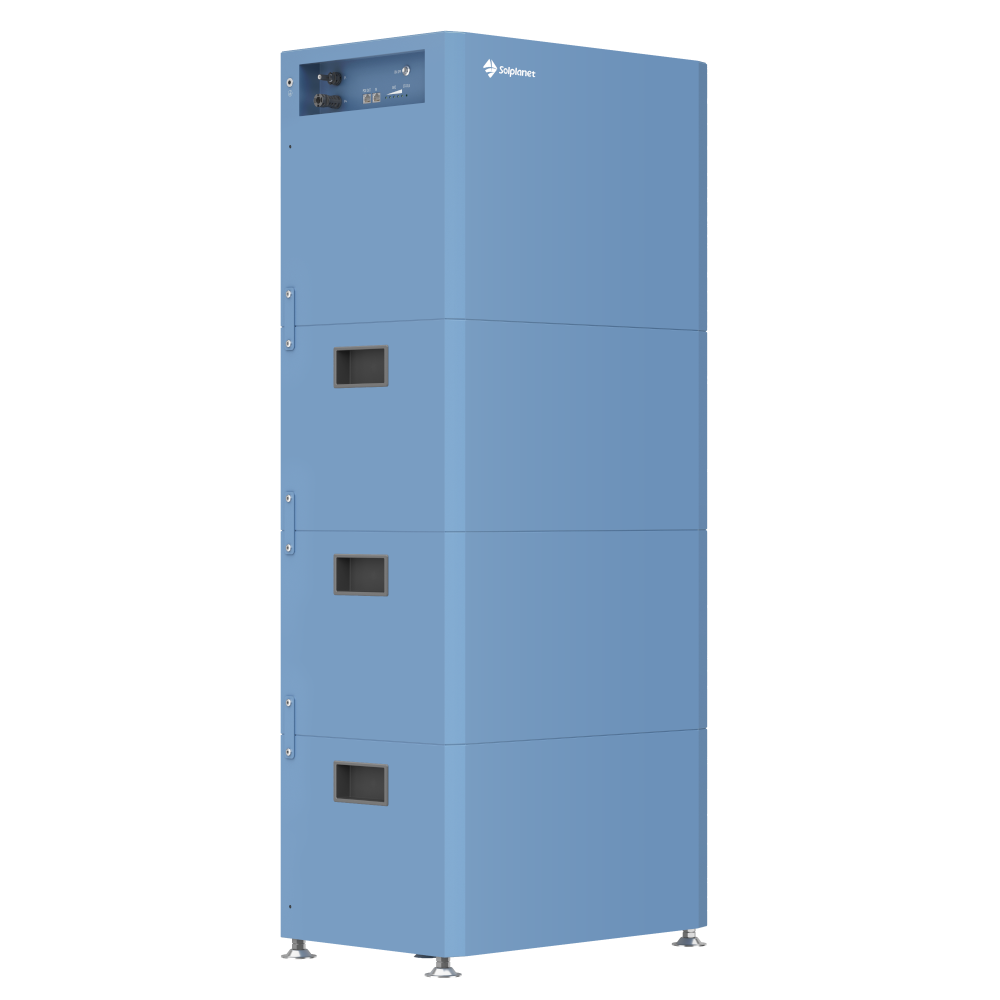

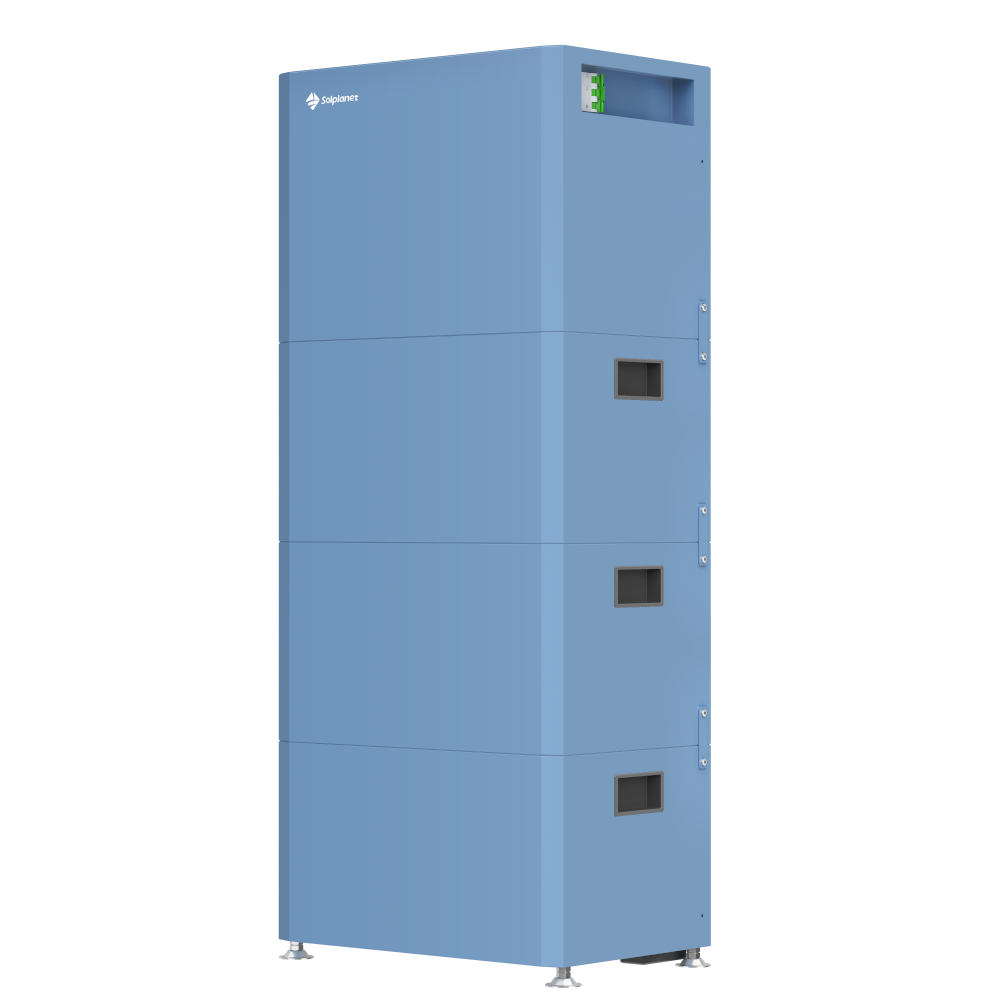

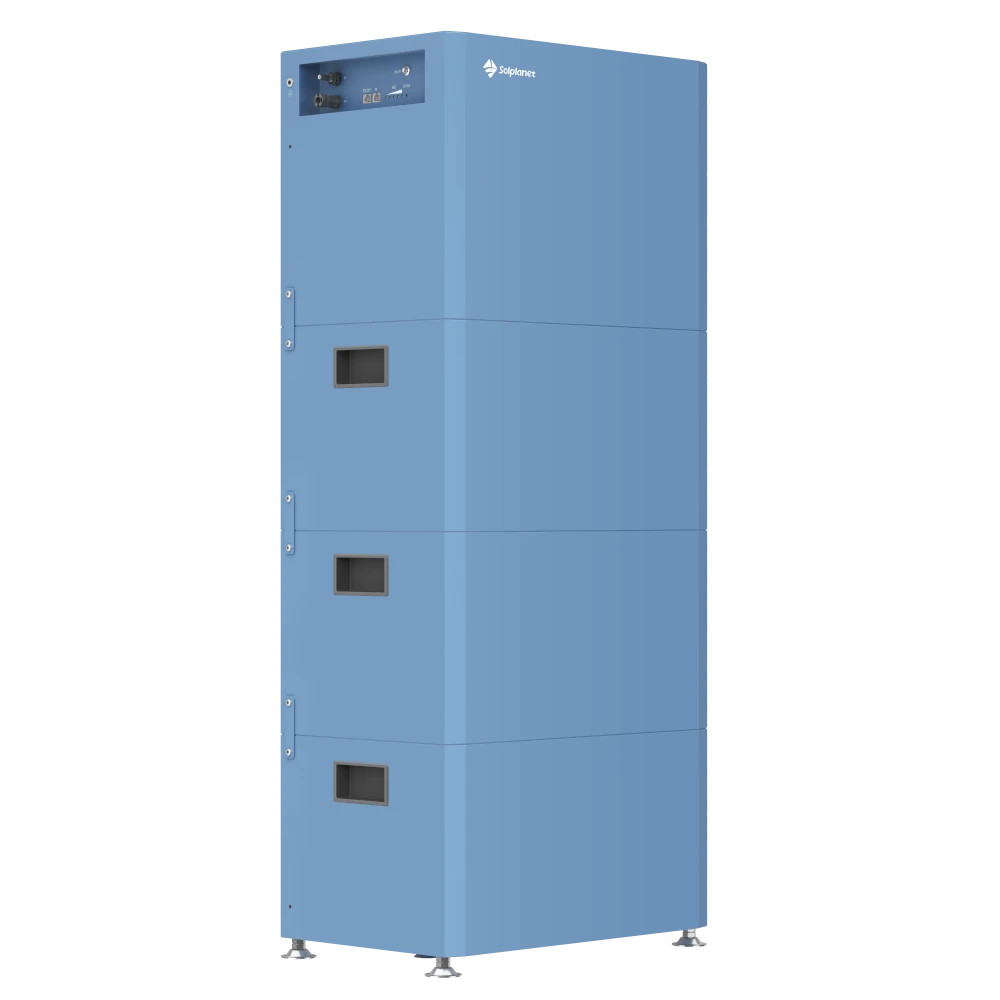

Moduł baterii + BMS Solplanet Ai-HB G2-E 5,12 kWh – master ASW5120M-HB-E (Ai-HB-E 050A)
Solplanet Ai-HB G2-E 5,12 kWh – master ASW5120M-HB-E to podstawowy moduł wysokonapięciowego magazynu energii serii Ai-HB-E 050–200A, łączący w jednej obudowie pakiet bateryjny LiFePO4, jednostkę sterującą BMS oraz podstawę montażową. System z jednym modułem master tworzy magazyn Ai-HB-E 050A o energii nominalnej 5,12 kWh (około 4,60 kWh energii użytkowej) przy napięciu 102,4 V DC, z możliwością późniejszej rozbudowy o moduły slave do 20,48 kWh oraz dalszego skalowania do 163,84 kWh (8 kolumn równolegle).
Najważniejsze korzyści
- Kompletny moduł master 5,12 kWh – w jednej obudowie bateria, BMS i podstawa, tworzące system Ai-HB-E 050A o ok. 4,60 kWh energii użytkowej.
- Bezpieczna technologia LiFePO4 – długa żywotność (do ok. 6000 cykli), stabilność termiczna i niskie ryzyko zapłonu.
- Zaawansowany system BMS – ochrona przed przeładowaniem, zbyt głębokim rozładowaniem, nadprądem, przegrzaniem i zwarciem oraz wbudowany moduł tłumienia pożaru.
- Wysoka moc przy prądzie 50 A – do 5,12 kW mocy ładowania i rozładowania na poziomie systemu 5,12 kWh, z możliwością skalowania mocy wraz z rozbudową.
- Modułowa rozbudowa – do jednego mastera można dołączyć 1–3 moduły slave (systemy Ai-HB-E 100A / 150A / 200A), a do 8 kolumn równolegle w większych instalacjach.
- Praca wewnętrzna, IP20 – kompaktowa, wolnostojąca konstrukcja do montażu na podłodze w pomieszczeniach technicznych, z naturalną konwekcją chłodzenia.
- Integracja z falownikami hybrydowymi Solplanet – komunikacja CAN, łatwa konfiguracja i zdalny nadzór w aplikacji Solplanet.
Zastosowanie
- Budowa nowych magazynów energii Solplanet Ai-HB G2-E w konfiguracji Ai-HB-E 050A (1× master 5,12 kWh) z możliwością późniejszej rozbudowy o moduły slave.
- Instalacje mieszkaniowe i małe komercyjne, w których wymagana jest stopniowa rozbudowa pojemności (10,24–20,48 kWh na kolumnę oraz do 163,84 kWh systemowo).
- Systemy zwiększające autokonsumpcję energii z PV, pracujące w taryfach czasowych (time-of-use) oraz realizujące redukcję mocy szczytowej.
- Instalacje współpracujące z trójfazowymi falownikami hybrydowymi Solplanet, z monitoringiem online i zdalną diagnostyką.
Dane techniczne (skrócone)
| Model / oznaczenie | ASW5120M-HB-E – moduł baterii wysokiego napięcia master, system Ai-HB-E 050A (5,12 kWh) |
| Seria / typ systemu | Wysokonapięciowy magazyn energii Solplanet Ai-HB G2-E, systemy 5–20 kWh (Ai-HB-E 050–200A) |
| Rola w systemie | Moduł master – zawiera BMS i sterowanie, wymagany jako pierwszy element każdej kolumny; może pracować samodzielnie (050A) lub z 1–3 modułami slave (100A / 150A / 200A) |
| Technologia ogniw | LiFePO4 (LFP), monitorowanie na poziomie ogniw |
| Pojemność znamionowa (energetyczna) | 5,12 kWh (nominalna energia systemu Ai-HB-E 050A) |
| Energia użytkowa | ok. 4,60 kWh (przy warunkach referencyjnych producenta) |
| Pojemność znamionowa (prądowa) | 50 Ah |
| Napięcie znamionowe systemu | 102,4 V DC |
| Zakres napięcia roboczego | 96,0–115,2 V DC |
| Maks. prąd ładowania / rozładowania | 50 A / 50 A |
| Moc ładowania / rozładowania (znamionowa) | 5,12 kW |
| Sprawność cykliczna (round-trip) | ≥ 95 % |
| Żywotność (liczba cykli) | Do ok. 6000 cykli (90 % DOD, 0,5C, +25 °C) |
| Miejsce montażu / sposób instalacji | Wewnątrz budynku, montaż podłogowy (floor-mounted), konstrukcja kolumnowa |
| Stopień ochrony obudowy | IP20 |
| Wymiary systemu 5,12 kWh (szer. × gł. × wys.) | 525 × 350 × 415 mm (z podstawą) |
| Masa systemu 5,12 kWh | ok. 60,5 kg |
| Zakres temperatur pracy | Ładowanie: 0…+50 °C; rozładowanie: −20…+50 °C |
| Zakres temperatur przechowywania | −20…+45 °C |
| Chłodzenie | Konwekcja naturalna |
| Komunikacja | Magistrala CAN, integracja z falownikami Solplanet |
| Certyfikaty | IEC 62619, EN 61000, UN38.3, IEC 62477 |
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
