Opis

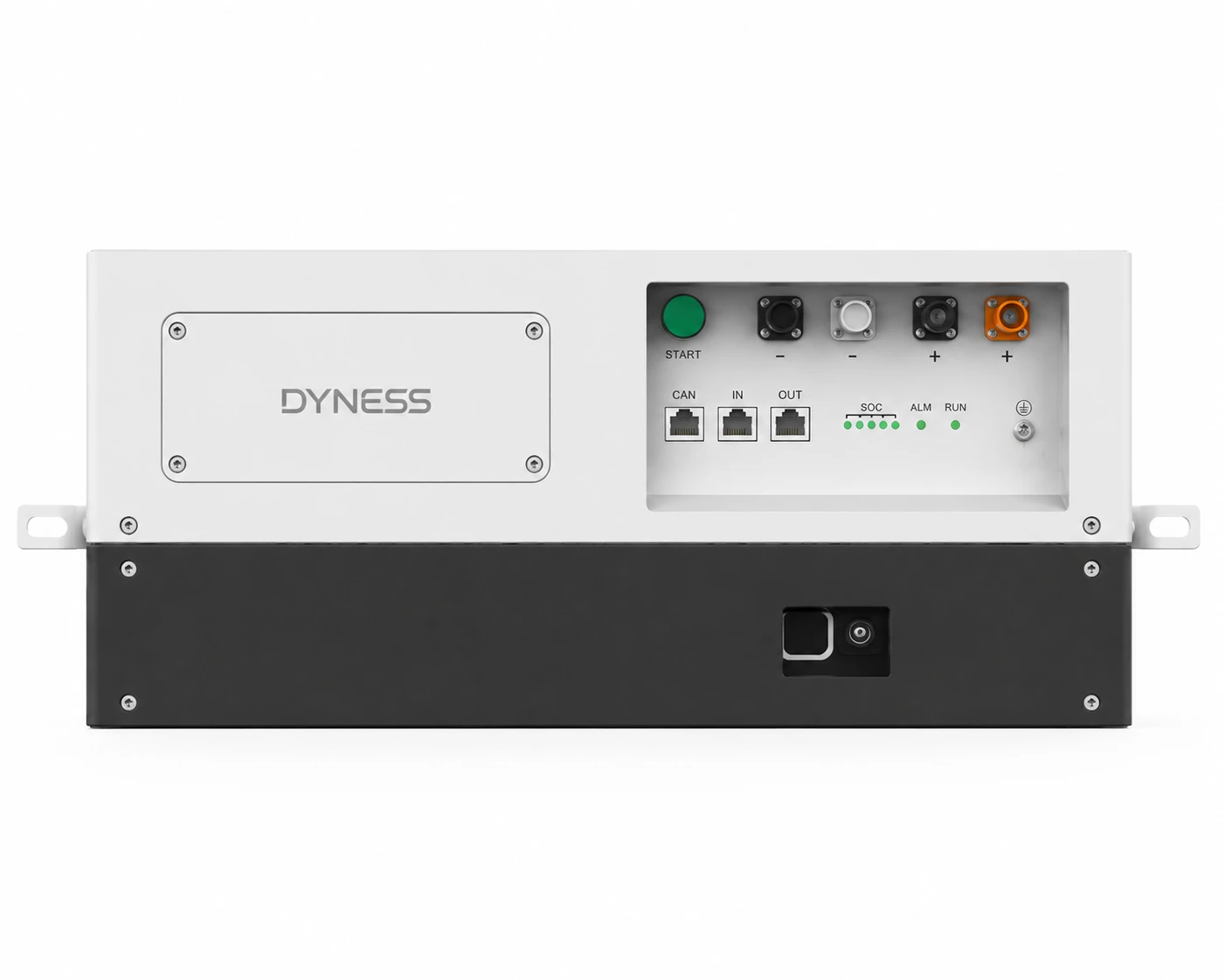

Dyness STACK314 BDU&BASE — moduł sterujący SBDU200 z podstawą do systemu magazynowania energii
Moduł sterujący Dyness STACK314 BDU&BASE stanowi centralny element wysokonapięciowego systemu magazynowania energii STACK314. Jednostka BDU o oznaczeniu SBDU200 odpowiada za sterowanie klastrem bateryjnym, komunikację z falownikiem oraz bezpieczne załączanie i odłączanie obwodu DC. Współpracuje z modułami bateryjnymi Dyness S51314 o pojemności znamionowej 16,076 kWh każdy.
Sterownik SBDU200 pracuje w szerokim zakresie napięcia 134,4–864 V DC i obsługuje maksymalny ciągły prąd 200 A. System STACK314 może składać się z 3 do 15 modułów bateryjnych, co odpowiada pojemności znamionowej od około 48,23 do 241,14 kWh na jeden klaster. Komunikacja z kompatybilnym falownikiem odbywa się poprzez CAN lub RS485.
Konstrukcja STACK314 wykorzystuje bezkablowe połączenia pomiędzy kolejnymi elementami stosu, co upraszcza montaż i ogranicza liczbę przewodów wewnątrz systemu. Rozwiązanie może być skalowane do 12 klastrów pracujących równolegle, co pozwala osiągnąć łączną pojemność systemową do około 2,89 MWh. Interfejs Wi-Fi i aplikacja umożliwiają monitoring parametrów pracy oraz obsługę systemu.
Najważniejsze korzyści
- Centralne sterowanie STACK314 — BDU zarządza pracą wysokonapięciowego klastra bateryjnego.
- Model SBDU200 — dedykowana jednostka sterująca do systemu Dyness STACK314.
- Zakres 134,4–864 V DC — obsługa różnych konfiguracji pojemnościowych systemu.
- Maksymalny prąd ciągły 200 A — przystosowanie do wysokiej mocy ładowania i rozładowania.
- 3–15 modułów w klastrze — elastyczne dopasowanie pojemności magazynu do zapotrzebowania.
- 48,23–241,14 kWh na klaster — szeroki zakres dostępnej pojemności systemowej.
- Do 12 klastrów równolegle — możliwość rozbudowy całego systemu do około 2,89 MWh.
- CAN / RS485 — komunikacja z kompatybilnymi falownikami i systemami zarządzania energią.
- Wi-Fi + aplikacja — zdalny monitoring parametrów pracy systemu.
- Bezkablowe łączenie modułów — uproszczona instalacja w konstrukcji typu stack.
- IP20 — rozwiązanie przeznaczone do instalacji wewnętrznych w odpowiednio chronionym pomieszczeniu.
- System LiFePO4 — współpraca z modułami S51314 wykorzystującymi bezpieczną technologię LFP.
- Do 8000+ cykli dla systemu STACK314 — długa żywotność modułów bateryjnych w warunkach testowych producenta.
- 10 lat gwarancji systemowej — zgodnie z warunkami gwarancyjnymi Dyness.
Zastosowanie
- Budowa wysokonapięciowych magazynów energii Dyness STACK314.
- Instalacje komercyjne i przemysłowe C&I.
- Systemy fotowoltaiczne wykorzystujące magazyn energii do Peak Shaving i zwiększania autokonsumpcji.
- Instalacje wymagające zasilania rezerwowego przy współpracy z odpowiednim falownikiem PCS/hybrydowym.
- Systemy wymagające późniejszej modułowej rozbudowy pojemności.
Dane techniczne (skrócone)
| Producent | Dyness |
| Seria | STACK314 |
| Model BDU | SBDU200 |
| Typ produktu | Moduł sterujący BDU z podstawą do magazynu energii HV |
| Kompatybilny moduł bateryjny | S51314 |
| Technologia baterii systemu | LiFePO4 (LFP) |
| Zakres napięcia roboczego BDU | 134,4–864 V DC |
| Maks. ciągły prąd BDU | 200 A |
| Liczba modułów w jednym klastrze | 3–15 szt. |
| Energia znamionowa pojedynczego modułu S51314 | 16,076 kWh |
| Energia użytkowa pojedynczego modułu | 15,272 kWh |
| Pojemność elektryczna modułu | 314 Ah |
| Napięcie znamionowe modułu | 51,2 V |
| Zakres energii jednego klastra | 48,228–241,14 kWh |
| Zalecany prąd ładowania / rozładowania systemu | 140 A (0,45C) |
| Maks. ciągły prąd ładowania / rozładowania systemu | 200 A (0,64C) |
| Szczytowy prąd rozładowania | 280 A przez 2 min przy 25°C |
| Głębokość rozładowania systemu | 95% DoD |
| Komunikacja | CAN / RS485 |
| Interfejs użytkownika | Wi-Fi + aplikacja |
| Liczba klastrów równolegle | Do 12 |
| Maks. pojemność całego systemu | Do ok. 2,89 MWh |
| Sposób instalacji modułów | Bezkablowe układanie modułów w stosie |
| Chłodzenie systemu | Wymuszone chłodzenie powietrzem |
| Stopień ochrony | IP20 |
| Wymiary BDU SBDU200 (szer. × gł. × wys.) | 770 × 425 × 160 mm |
| Masa BDU SBDU200 | 19,2 kg |
| Masa podstawy i górnej pokrywy | 18,5 kg |
| Łączna masa BDU + elementów podstawy/pokrywy | ok. 37,7 kg |
| Temperatura ładowania systemu | 0°C do +55°C / opcjonalnie -20°C do +55°C |
| Temperatura rozładowania | -20°C do +55°C |
| Żywotność systemu | ≥8000 cykli przy 0,2C, 25°C, 95% DoD i 70% EOL |
| Ochrona przeciwpożarowa systemu | Wbudowany aerozolowy system gaśniczy |
| Certyfikacja systemu | UN38.3 / CE-EMC / IEC 62619 |
| Gwarancja | 10 lat* |
Uwaga: produkt BDU&BASE nie jest samodzielnym magazynem energii i nie zawiera modułów bateryjnych S51314, jeśli nie zostały one wyszczególnione jako część zestawu. Do utworzenia działającego klastra STACK314 wymagane są moduły bateryjne oraz kompatybilny falownik/PCS. Producent przewiduje 3–15 modułów na klaster; przy konfiguracjach przekraczających osiem modułów stosowana jest konstrukcja rozszerzona zgodnie z instrukcją instalacji. Stopień ochrony IP20 oznacza przeznaczenie do odpowiednio chronionych pomieszczeń. * Warunki gwarancji należy interpretować zgodnie z aktualnym dokumentem gwarancyjnym Dyness.
