Moduł sterujący Growatt APX 98034-P2 z podstawą
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Forma dostawy Wysyłka
- Rodzaj Wysokonapięciowy
Opis

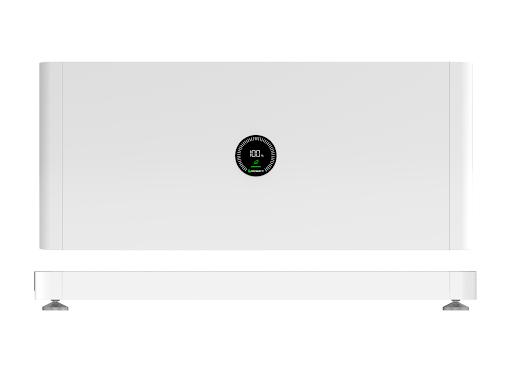

Growatt APX 98034-P2 z podstawą — moduł sterujący BMS do magazynu energii APX HV
Moduł sterujący Growatt APX 98034-P2 jest jednostką mocy i zarządzania baterią BMS dla wysokonapięciowych magazynów energii Growatt APX HV. Odpowiada za komunikację z falownikiem, kontrolę ładowania i rozładowania oraz monitorowanie parametrów pracy modułów bateryjnych.
Zestaw obejmuje moduł mocy APX 98034-P2 oraz podstawę Growatt APX Battery Base przeznaczoną do montażu stojącego. Kontroler współpracuje z modułami Growatt APX 5.0P-B1; kompletny magazyn może składać się z 1–6 modułów bateryjnych, zapewniając pojemność od 5 kWh do 30 kWh.
Najważniejsze korzyści
- Centralne zarządzanie systemem APX HV — kontrola pracy modułów bateryjnych oraz komunikacja z kompatybilnym falownikiem.
- Maksymalna moc 15 kW — wysoka wydajność ładowania i rozładowania, ograniczana parametrami falownika oraz konfiguracji baterii.
- Kompatybilność z APX 5.0P-B1 — przeznaczony do modułowych magazynów energii Growatt APX HV.
- Konfiguracja od 5 do 30 kWh — możliwość połączenia od 1 do 6 modułów bateryjnych w jednym systemie.
- Komunikacja CAN / RS485 — wymiana danych z kompatybilnym falownikiem hybrydowym Growatt.
- Optymalizacja energii na poziomie modułu — system umożliwia efektywne wykorzystanie energii poszczególnych modułów bateryjnych.
- Stopień ochrony IP66 — wysoka odporność na pył i silne strugi wody przy montażu zgodnym z dokumentacją producenta.
- Podstawa w zestawie — umożliwia wykonanie stojącej konfiguracji magazynu energii.
Zastosowanie
- Systemy magazynowania energii Growatt APX HV.
- Instalacje z modułami bateryjnymi Growatt APX 5.0P-B1.
- Trójfazowe instalacje fotowoltaiczne z falownikami Growatt MOD-XH(BP) oraz MID-XH.
- Domowe i małe komercyjne systemy magazynowania energii o pojemności od 5 kWh do 30 kWh.
- Montaż stojący magazynu energii na stabilnym, równym podłożu.
Dane techniczne (skrócone)
| Model | Growatt APX 98034-P2 |
| Typ urządzenia | Moduł mocy / moduł sterujący BMS do magazynu energii HV |
| Zastosowanie systemowe | Growatt APX HV, seria APX 5.0–30.0P-S2 |
| Kompatybilne moduły bateryjne | Growatt APX 5.0P-B1 |
| Liczba modułów bateryjnych w systemie | 1–6 modułów APX 5.0P-B1 |
| Zakres pojemności systemu | 5–30 kWh nominalnie |
| Kompatybilne falowniki | Growatt MOD 3000–10000TL3-XH(BP) oraz MID 11–30KTL3-XH |
| Maksymalna moc ładowania / rozładowania | 15 kW |
| Maksymalny prąd pracy | 26 A |
| Prąd szczytowy | 34 A przez 60 s |
| Napięcie nominalne systemu trójfazowego | 650 V |
| Zakres napięcia pracy systemu trójfazowego | 600–980 V |
| Komunikacja | CAN / RS485 |
| Monitorowane parametry | SOC, napięcie systemu, prąd, napięcie ogniw, temperatura ogniw oraz temperatura modułu sterującego |
| Temperatura pracy | -10°C do +50°C |
| Wilgotność względna | 5–95% |
| Maksymalna wysokość pracy | ≤4000 m n.p.m. |
| Chłodzenie | Naturalne |
| Stopień ochrony | IP66 |
| Wymiary modułu sterującego (szer. × gł. × wys.) | 690 × 185 × 295 mm |
| Masa modułu sterującego | 16 kg |
| Podstawa w zestawie | Growatt APX Battery Base do montażu stojącego |
| Wymiary podstawy (szer. × gł. × wys.) | 690 × 185 × 60 mm |
| Gwarancja systemowa | 10 lat, zgodnie z warunkami producenta |
Uwaga: Growatt APX 98034-P2 z podstawą nie zawiera modułów bateryjnych APX 5.0P-B1 ani falownika. Do uruchomienia systemu wymagany jest co najmniej jeden moduł bateryjny oraz kompatybilny falownik Growatt.
Uwaga: maksymalna moc ładowania i rozładowania systemu jest ograniczana przez parametry zastosowanego falownika, liczbę modułów bateryjnych, temperaturę oraz aktualny stan naładowania baterii.
Uwaga: w krajach europejskich należy stosować wersję systemu APX przeznaczoną na rynek UE i potwierdzić zgodność modułu sterującego, baterii oraz falownika z aktualną dokumentacją producenta.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
