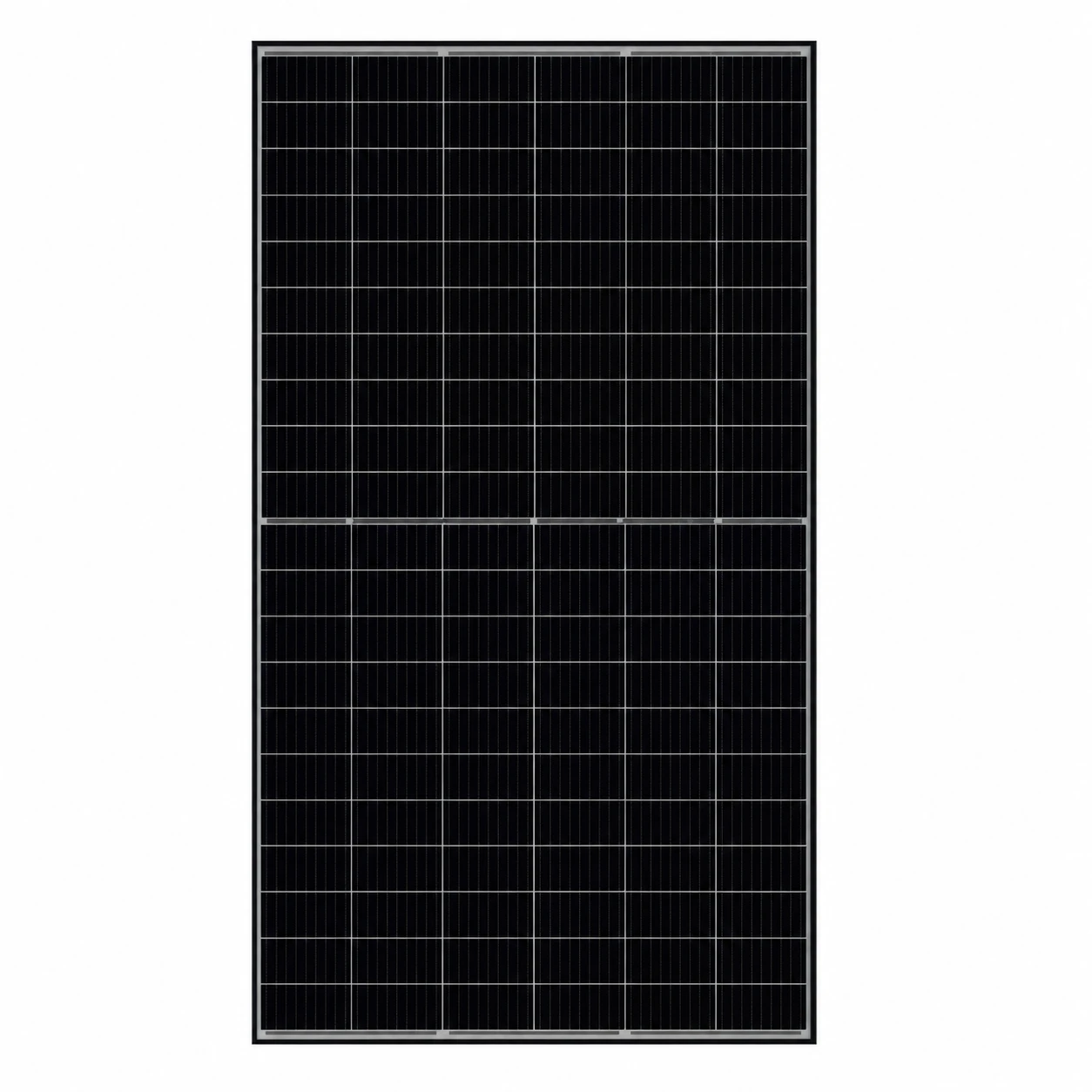

Panel fotowoltaiczny JA SOLAR 630 JAM66D45-630 LB Bifacial SF
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ bifacial
- Obramowanie srebrna rama
- Moc 625–700 W
- Grubość ramy 30 mm
- Wysokość modułu powyżej 200 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 12 lat
- Gwarancja wydajności 30 lat
Opis
JA Solar JAM66D45-630/LB — panel fotowoltaiczny 630 W N-Type Bifacial Double Glass SF
Panel fotowoltaiczny JA Solar JAM66D45-630/LB z serii DeepBlue 4.0 Pro to wysokowydajny moduł dwustronny o mocy znamionowej 630 W i sprawności sięgającej 23,3%. Konstrukcja wykorzystuje monokrystaliczne ogniwa n-type w technologii n-Bycium+ oraz rozwiązanie MBB Half-Cell, zapewniające wysoką wydajność i korzystne parametry temperaturowe.
Moduł został wykonany w konstrukcji glass-glass z przednią i tylną taflą szkła o grubości 2,0 mm. Technologia bifacial umożliwia wykorzystanie promieniowania docierającego również do tylnej strony modułu, dzięki czemu rzeczywista produkcja energii może być wyższa niż wynikająca wyłącznie z nominalnej mocy przedniej strony. Współczynnik bifacjalności wynosi około 80%.
Model JAM66D45-630/LB posiada 132 ogniwa w układzie 6 × 22, srebrną ramę o wysokości 30 mm oraz puszkę przyłączeniową IP68 z trzema diodami bypass. Maksymalne napięcie systemowe wynosi 1500 V DC, a niski współczynnik temperaturowy mocy na poziomie -0,29%/°C ogranicza spadek wydajności modułu przy wysokich temperaturach pracy.
Najważniejsze korzyści
- 630 W mocy znamionowej — wysoka moc pojedynczego modułu pozwala ograniczyć liczbę paneli potrzebnych do uzyskania zakładanej mocy instalacji.
- Sprawność 23,3% — efektywne wykorzystanie dostępnej powierzchni montażowej.
- Technologia n-type — ograniczona degradacja i stabilne parametry w długim okresie eksploatacji.
- Ogniwa n-Bycium+ 16BB — rozwiązanie JA Solar zoptymalizowane pod kątem wysokiej sprawności i wydajności energetycznej.
- Konstrukcja bifacial — możliwość produkcji energii również z promieniowania docierającego do tylnej strony modułu.
- Bifacjalność około 80% — wysoki potencjał wykorzystania odbitego promieniowania słonecznego.
- Double Glass 2,0 + 2,0 mm — trwała konstrukcja szkło-szkło zapewniająca dodatkową ochronę ogniw.
- 132 ogniwa Half-Cell — ograniczenie strat rezystancyjnych oraz efektywna praca modułu.
- Współczynnik Pmax -0,29%/°C — dobre parametry pracy przy wysokich temperaturach modułu.
- Tolerancja mocy 0 do +3% — rzeczywista moc modułu nie powinna być niższa od wartości znamionowej w granicach deklarowanej tolerancji.
- Maksymalne napięcie systemu 1500 V DC — możliwość projektowania długich stringów w dużych instalacjach PV.
- Maksymalny bezpiecznik szeregowy 35 A — wysoka dopuszczalna wartość zabezpieczenia stringu.
- Puszka przyłączeniowa IP68 — wysoka odporność elementów przyłączeniowych na wodę i pył.
- Temperatura pracy -40°C do +85°C — szeroki zakres warunków eksploatacyjnych.
- 12 lat gwarancji produktowej — ochrona dotycząca jakości wykonania zgodnie z warunkami producenta.
- 30 lat liniowej gwarancji mocy — deklarowana moc na poziomie co najmniej 87,4% po 30 latach według profilu gwarancyjnego JA Solar.
Zastosowanie
- Duże instalacje fotowoltaiczne komercyjne i przemysłowe.
- Instalacje naziemne, w których można skutecznie wykorzystać tylną stronę modułu bifacjalnego.
- Duże dachy hal, magazynów i obiektów przemysłowych, gdzie istotna jest wysoka moc z jednostki powierzchni.
- Systemy o napięciu do 1500 V DC wymagające ograniczenia liczby modułów i stringów.
- Instalacje wykorzystujące jasne lub odbijające podłoże, zwiększające potencjalny uzysk bifacjalny.
Dane techniczne (skrócone)
| Producent | JA Solar |
| Seria | DeepBlue 4.0 Pro |
| Model | JAM66D45-630/LB |
| Moc znamionowa Pmax | 630 W |
| Sprawność modułu | 23,3% |
| Technologia ogniw | Monokrystaliczne n-type, n-Bycium+ 16BB |
| Technologia modułu | Bifacial, Double Glass, Half-Cell |
| Liczba ogniw | 132 (6 × 22) |
| Napięcie w punkcie mocy maksymalnej Vmp | 40,70 V |
| Prąd w punkcie mocy maksymalnej Imp | 15,48 A |
| Napięcie obwodu otwartego Voc | 48,90 V |
| Prąd zwarciowy Isc | 16,18 A |
| Tolerancja mocy | 0 do +3% |
| Moc przy 10% zysku bifacjalnym | ok. 693 W* |
| Współczynnik bifacjalności | ok. 80% |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| NOCT | 45 ±2°C |
| Maksymalne napięcie systemu | 1500 V DC |
| Maks. znamionowy bezpiecznik szeregowy | 35 A |
| Zakres temperatur pracy | -40°C do +85°C |
| Maks. obciążenie statyczne — przód | 5400 Pa* |
| Maks. obciążenie statyczne — tył | 2400 Pa* |
| Klasa bezpieczeństwa | Class II |
| Klasa ogniowa | Class C |
| Wymiary | 2382 × 1134 × 30 mm |
| Masa | 33,1 kg |
| Szkło przednie / tylne | 2,0 mm / 2,0 mm |
| Rama | Srebrna, 30 mm (SF) |
| Puszka przyłączeniowa | IP68, 3 diody |
| Przekrój przewodu | 4 mm² |
| Złącza | QC 4.10-351 / Stäubli MC4-EVO2A, zależnie od wersji |
| Długość przewodów — montaż pionowy | 300 mm (+) / 400 mm (-) |
| Gwarancja produktowa | 12 lat |
| Liniowa gwarancja mocy | 30 lat |
| Degradacja w 1. roku | ≤ 1% |
| Roczna degradacja w kolejnych latach | ≤ 0,4%/rok |
| Gwarantowana moc po 30 latach | ≥ 87,4% |
Uwaga: moc znamionowa 630 W określana jest dla przedniej strony modułu w warunkach STC. Dodatkowy uzysk z tylnej strony zależy m.in. od albedo podłoża, wysokości i kąta montażu, odstępu od powierzchni oraz zacienienia tylnej strony i nie jest wartością gwarantowaną dla każdej instalacji. W aktualnych kartach JA Solar występują różne wersje regionalne i rewizje dokumentacji dotyczące m.in. obciążeń mechanicznych oraz parametrów bifacjalnych; podane 5400 Pa / 2400 Pa odpowiada globalnej wersji karty katalogowej. Przed projektem instalacji należy potwierdzić dokładną wersję dostarczanego modułu, długość przewodów, typ konektorów oraz aktualne warunki gwarancji.
