Panel fotowoltaiczny JA Solar 465 JAM54D41-465 LR Full Black DG
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ full black - szkło/szkło
- Obramowanie czarna rama
- Moc 460 - 500 W
- Grubość ramy 30 mm
- Wysokość modułu do 180 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 25 lat
- Gwarancja wydajności 30 lat
Opis

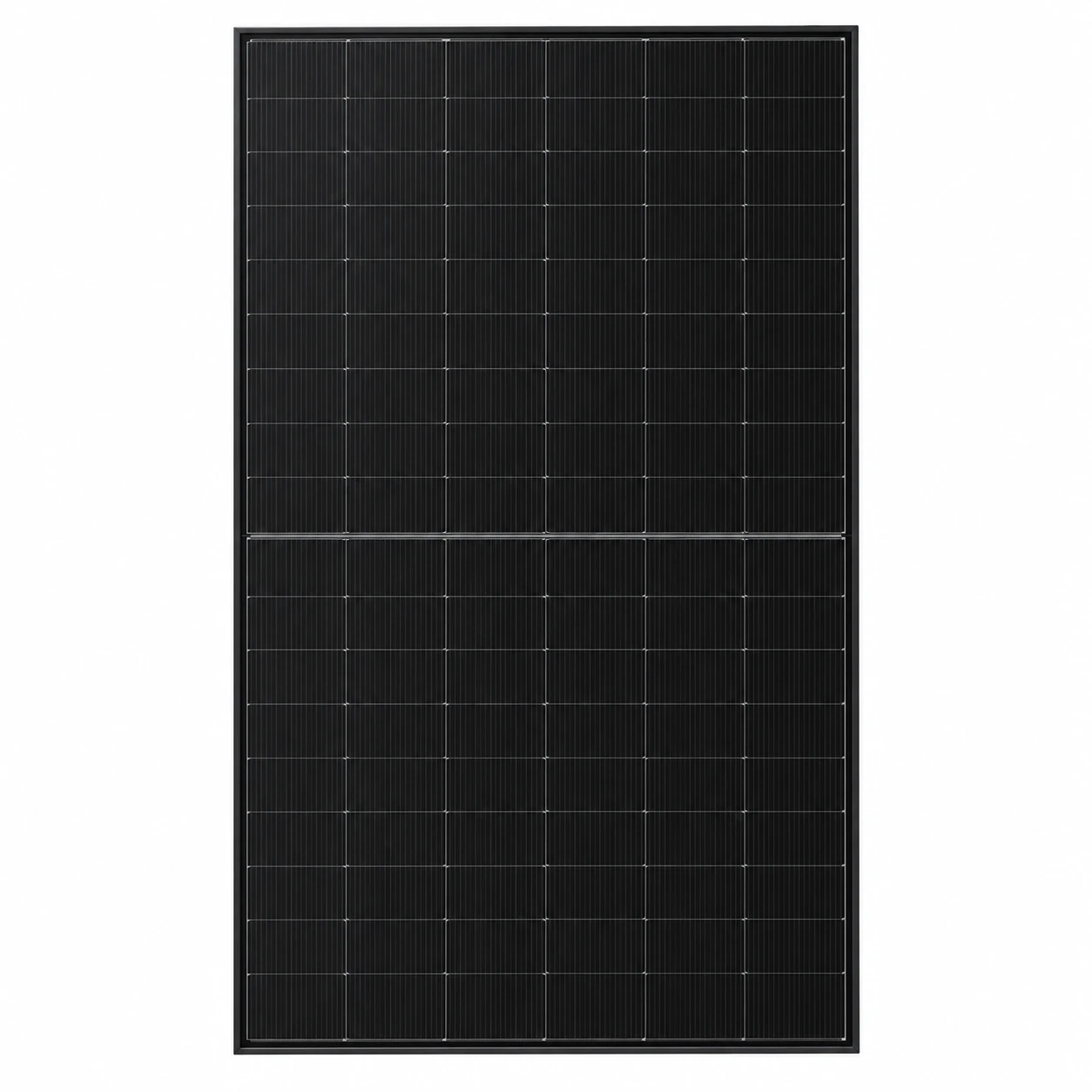

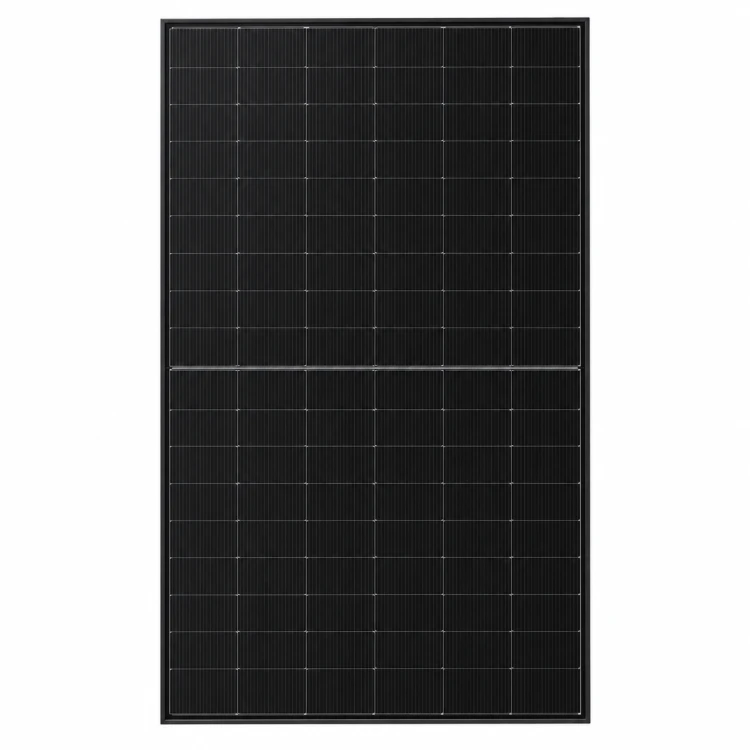

JA Solar JAM54D41-465/LR — panel fotowoltaiczny 465 W N-Type Double Glass Full Black
Panel fotowoltaiczny JA Solar JAM54D41-465/LR z serii DeepBlue 4.0 Pro to wysokowydajny moduł monokrystaliczny o mocy znamionowej 465 W i sprawności 23,3%. Zastosowanie ogniw N-Type n-Bycium+, technologii MBB Half-Cell oraz 16-busbarowej konstrukcji pozwala uzyskać wysoką sprawność, ograniczoną degradację oraz dobre parametry pracy przy słabszym nasłonecznieniu.
Wariant LR Full Black został zaprojektowany z myślą o instalacjach, w których oprócz parametrów technicznych istotna jest również estetyka. Moduł posiada czarną ramę i ciemne wykończenie oraz konstrukcję Double Glass z dwiema taflami szkła o grubości 1,6 mm. Jest to moduł monofacjalny — tylne szkło pełni funkcję ochronną i nie oznacza technologii bifacial.
JAM54D41-465/LR charakteryzuje się korzystnym współczynnikiem temperaturowym mocy -0,29%/°C, maksymalnym napięciem systemowym 1500 V DC oraz odpornością na obciążenia statyczne do 5400 Pa od frontu i 2400 Pa od tyłu. Puszka przyłączeniowa IP68, konstrukcja szkło-szkło oraz 25-letnia gwarancja produktowa i 30-letnia liniowa gwarancja mocy zapewniają parametry odpowiednie do nowoczesnych instalacji dachowych.
Najważniejsze korzyści
- 465 W mocy znamionowej — wysoka moc przy kompaktowych wymiarach modułu.
- Sprawność 23,3% — efektywne wykorzystanie dostępnej powierzchni dachu.
- Technologia N-Type n-Bycium+ — ograniczona degradacja LID i dobre parametry długoterminowej pracy.
- MBB Half-Cell — konstrukcja ograniczająca straty rezystancyjne i poprawiająca zbieranie prądu.
- 16 Busbar — wielopunktowe połączenia zwiększające efektywność pracy ogniw.
- DeepBlue 4.0 Pro — platforma wysokosprawnych modułów N-Type firmy JA Solar.
- Full Black — jednolite, ciemne wykończenie przeznaczone do estetycznych instalacji dachowych.
- Double Glass — trwała konstrukcja szkło-szkło zwiększająca odporność na wilgoć i starzenie.
- Szkło 1,6 + 1,6 mm — lekka konstrukcja dwuszybowa zgodna z kartą Global-EN-20250715C.
- 108 ogniw w układzie 6 × 18 — kompaktowa konstrukcja przeznaczona przede wszystkim do dachów.
- Współczynnik temperaturowy Pmax -0,29%/°C — ograniczone straty mocy przy wysokiej temperaturze.
- Dobra praca przy niskim natężeniu promieniowania — konstrukcja N-Type zoptymalizowana także do światła rozproszonego.
- Tolerancja mocy 0 do +3% — dodatnia tolerancja parametrów znamionowych.
- 1500 V DC — możliwość stosowania w nowoczesnych systemach stringowych.
- Maksymalny bezpiecznik szeregowy 25 A — zgodnie z dokumentacją producenta.
- 5400 / 2400 Pa — wysoka odporność na obciążenia statyczne.
- Puszka przyłączeniowa IP68 — wysoki stopień ochrony połączeń elektrycznych.
- 25 lat gwarancji produktowej — zgodnie z aktualną kartą wariantu 465 W.
- 30 lat liniowej gwarancji mocy — minimum 87,4% mocy po 30 latach.
Zastosowanie
- Instalacje fotowoltaiczne na domach jednorodzinnych.
- Dachy, na których istotne jest estetyczne wykończenie Full Black.
- Systemy PV na budynkach usługowych i komercyjnych.
- Instalacje wymagające trwałej konstrukcji Double Glass.
- Dachy o ograniczonej powierzchni wymagające modułów o wysokiej sprawności.
Dane techniczne (skrócone)
| Producent | JA Solar |
| Seria | DeepBlue 4.0 Pro |
| Model | JAM54D41-465/LR |
| Oznaczenie handlowe | FB / DG — Full Black / Double Glass |
| Moc znamionowa Pmax | 465 W |
| Sprawność modułu | 23,3% |
| Technologia ogniw | N-Type n-Bycium+ / TOPCon / MBB Half-Cell / 16BB |
| Typ modułu | Monofacjalny, Double Glass |
| Wykończenie | Full Black / czarna rama |
| Liczba ogniw | 108 (6 × 18) |
| Napięcie w punkcie mocy maksymalnej Vmp | 34,02 V |
| Prąd w punkcie mocy maksymalnej Imp | 13,67 A |
| Napięcie obwodu otwartego Voc | 40,70 V |
| Prąd zwarciowy Isc | 14,44 A |
| Tolerancja mocy | 0 do +3% |
| Moc w warunkach NOCT | 352 W |
| Vmp w warunkach NOCT | 32,19 V |
| Imp w warunkach NOCT | 10,94 A |
| Voc w warunkach NOCT | 38,51 V |
| Isc w warunkach NOCT | 11,56 A |
| NOCT | 45 ±2°C |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| Zakres temperatur pracy | -40°C do +85°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maks. bezpiecznik szeregowy | 25 A |
| Maks. obciążenie statyczne — przód | 5400 Pa |
| Maks. obciążenie statyczne — tył | 2400 Pa |
| Wymiary | 1762 × 1134 × 30 mm |
| Masa | 22 kg |
| Szkło przednie | 1,6 mm |
| Szkło tylne | 1,6 mm |
| Rama | Czarna, anodowany stop aluminium, 30 mm |
| Puszka przyłączeniowa | IP68, 3 diody bypass |
| Przekrój przewodów | 4 mm² IEC / 12 AWG UL |
| Przewody — montaż pionowy | +400 mm / -200 mm |
| Przewody — montaż poziomy | +1200 mm / -1200 mm |
| Złącza | QC Solar QC 4.10-351 lub Stäubli MC4-EVO2A, zależnie od konfiguracji |
| Klasa ochronności | Class II |
| Klasa ogniowa | UL Type 38 / Class C |
| Pakowanie | 36 szt. / paleta, 936 szt. / kontener 40' HQ |
| Gwarancja produktowa | 25 lat |
| Liniowa gwarancja mocy | 30 lat |
| Maks. degradacja w pierwszym roku | 1% |
| Maks. degradacja roczna później | 0,4%/rok |
| Gwarantowana moc po 30 latach | 87,4% |
Uwaga: JAM54D41-465/LR jest modułem monofacjalnym Double Glass. Oznaczenie DG oznacza konstrukcję szkło-szkło i nie jest równoznaczne z technologią bifacial. Wariant LR jest oferowany jako Black Module / Full Black z czarną ramą. Parametry w niniejszym opisie przyjęto zgodnie z kartą JA Solar Global-EN-20250715C dla wariantu JAM54D41-465/LR: 22 kg oraz szkło 1,6 + 1,6 mm. W obiegu występują również późniejsze zestawienia produktowe dla rodziny JAM54D41/LR wskazujące inne warianty mechaniczne, dlatego przed realizacją większego projektu zaleca się zweryfikowanie numeru BOM i etykiety konkretnej partii. Typ złączy oraz długość przewodów mogą być konfigurowane przez producenta.
