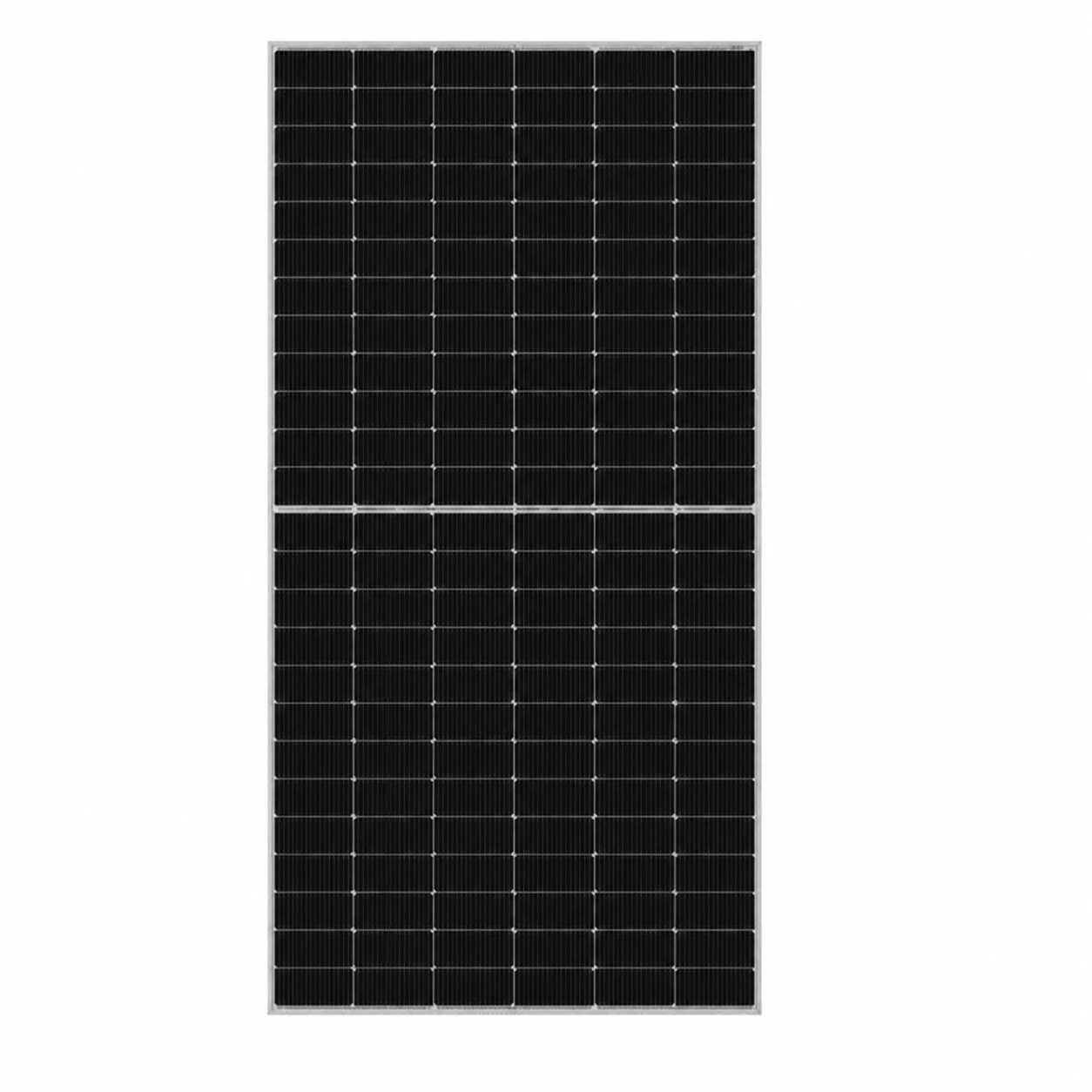

Panel fotowoltaiczny JA Solar 605 JAM72D40-605 MB Bifacial SF
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ bifacial
- Obramowanie srebrna rama
- Moc 555-620 W
- Grubość ramy 30 mm
- Wysokość modułu powyżej 200 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 12 lat
- Gwarancja wydajności 30 lat
Opis
JA Solar JAM72D40-605/MB — panel fotowoltaiczny 605 W N-Type Bifacial Double Glass SF
Panel fotowoltaiczny JA Solar JAM72D40-605/MB z serii DeepBlue 4.0 Pro to wysokowydajny moduł dwustronny o mocy znamionowej 605 W i sprawności 23,4%. Zastosowane monokrystaliczne ogniwa n-type n-Bycium+ 16BB oraz technologia MBB Half-Cell zapewniają wysoką wydajność, ograniczone straty rezystancyjne i dobre parametry pracy również przy podwyższonej temperaturze.
Konstrukcja bifacial double glass pozwala wykorzystać promieniowanie docierające zarówno do przedniej, jak i tylnej strony modułu. Współczynnik bifacjalności wynosi 80% ±5%, dzięki czemu odpowiednio zaprojektowana instalacja może uzyskać dodatkową produkcję energii z promieniowania odbitego od podłoża. Przy współczynniku napromienienia tylnej strony do przedniej wynoszącym 10% karta producenta podaje moc do 653 W.
Moduł posiada 144 ogniwa w układzie 6 × 24, dwie tafle szkła o grubości 2,0 mm oraz srebrną aluminiową ramę o wysokości 30 mm. Puszka przyłączeniowa IP68 z trzema diodami bypass, maksymalne napięcie systemowe 1500 V DC oraz odporność mechaniczna do 5400 Pa od frontu i 2400 Pa od tyłu sprawiają, że JAM72D40-605/MB jest przeznaczony przede wszystkim do dużych instalacji komercyjnych, przemysłowych i naziemnych.
Najważniejsze korzyści
- 605 W mocy znamionowej — wysoka moc pojedynczego modułu pozwalająca ograniczyć liczbę paneli w dużych instalacjach.
- Sprawność 23,4% — bardzo efektywne wykorzystanie dostępnej powierzchni montażowej.
- Technologia n-type — ograniczona degradacja LID i stabilna produkcja energii w długim okresie.
- Ogniwa n-Bycium+ 16BB — zaawansowana technologia ogniw JA Solar.
- MBB Half-Cell — ograniczenie strat rezystancyjnych i poprawa parametrów elektrycznych modułu.
- Konstrukcja bifacial — produkcja energii również z promieniowania docierającego do tylnej strony panelu.
- Bifacjalność 80% ±5% — wysoki potencjał wykorzystania promieniowania odbitego.
- Do 653 W przy współczynniku napromienienia tył/przód 10% — dodatkowy uzysk w odpowiednich warunkach montażowych.
- Double Glass 2,0 + 2,0 mm — trwała konstrukcja szkło-szkło chroniąca ogniwa z obu stron.
- Srebrna rama — wariant SF przeznaczony m.in. do dużych instalacji komercyjnych i naziemnych.
- 144 ogniwa Half-Cell — konstrukcja 6 × 24 zapewniająca wysoką moc modułu.
- Współczynnik temperaturowy Pmax -0,29%/°C — ograniczone straty mocy podczas wysokich temperatur.
- Tolerancja mocy 0 do +3% — dodatnia tolerancja znamionowych parametrów modułu.
- 1500 V DC — możliwość stosowania w dużych, wysokonapięciowych stringach PV.
- 5400 / 2400 Pa — wysoka odporność na obciążenia mechaniczne od strony przedniej i tylnej.
- Puszka przyłączeniowa IP68 — wysoki stopień ochrony połączeń elektrycznych.
- 12 lat gwarancji produktowej — zgodnie z kartą katalogową producenta.
- 30 lat liniowej gwarancji mocy — długoterminowa ochrona wydajności modułu.
Zastosowanie
- Duże instalacje fotowoltaiczne komercyjne i przemysłowe.
- Instalacje naziemne umożliwiające efektywne wykorzystanie technologii bifacial.
- Systemy PV na halach produkcyjnych, magazynach i obiektach logistycznych.
- Instalacje na jasnych lub odbijających podłożach zwiększających uzysk z tylnej strony modułu.
- Systemy o napięciu do 1500 V DC wymagające modułów o wysokiej mocy jednostkowej.
Dane techniczne (skrócone)
| Producent | JA Solar |
| Seria | DeepBlue 4.0 Pro |
| Model | JAM72D40-605/MB |
| Wykończenie | Silver Frame / srebrna rama |
| Moc znamionowa Pmax | 605 W |
| Sprawność modułu | 23,4% |
| Typ ogniw | Monokrystaliczne n-type n-Bycium+ 16BB |
| Technologia modułu | Bifacial / Double Glass / MBB Half-Cell |
| Liczba ogniw | 144 (6 × 24) |
| Napięcie w punkcie mocy maksymalnej Vmp | 45,05 V |
| Prąd w punkcie mocy maksymalnej Imp | 13,43 A |
| Napięcie obwodu otwartego Voc | 53,00 V |
| Prąd zwarciowy Isc | 14,09 A |
| Tolerancja mocy | 0 do +3% |
| Współczynnik bifacjalności | 80% ±5% |
| Moc przy współczynniku napromienienia tył/przód 10% | 653 W* |
| Imp przy napromienieniu tył/przód 10% | 14,50 A |
| Isc przy napromienieniu tył/przód 10% | 15,22 A |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| NOCT | 45 ±2°C |
| Maksymalne napięcie systemu | 1500 V DC |
| Maks. bezpiecznik szeregowy | 30 A |
| Zakres temperatur pracy | -40°C do +85°C |
| Maks. obciążenie statyczne — przód | 5400 Pa |
| Maks. obciążenie statyczne — tył | 2400 Pa |
| Klasa bezpieczeństwa | Class II |
| Klasa ogniowa | UL Type 29 / Class C |
| Wymiary | 2278 × 1134 × 30 mm |
| Masa | 31,8 kg |
| Szkło przednie / tylne | 2,0 mm / 2,0 mm |
| Rama | Srebrna, 30 mm |
| Puszka przyłączeniowa | IP68, 3 diody |
| Przekrój przewodów | 4 mm² |
| Złącza | QC 4.10-351 / MC4-EVO2A |
| Przewody — montaż pionowy | 300 mm (+) / 400 mm (-) |
| Przewody — montaż poziomy | 1300 mm (+) / 1300 mm (-) |
| Gwarancja produktowa | 12 lat |
| Liniowa gwarancja mocy | 30 lat |
| Degradacja w pierwszym roku | ≤ 1% |
| Degradacja w kolejnych latach | ≤ 0,4% rocznie |
| Gwarantowana moc po 30 latach | ≥ 87,4% |
Uwaga: znamionowa moc 605 W określana jest dla przedniej strony modułu w warunkach STC. Wartość 653 W pochodzi z tabeli producenta dla współczynnika napromienienia tylnej strony do przedniej wynoszącego 10% i nie stanowi znamionowej mocy modułu w STC. Rzeczywisty uzysk bifacjalny zależy m.in. od albedo podłoża, konstrukcji montażowej, wysokości nad powierzchnią, kąta nachylenia i zacienienia tylnej strony. Oznaczenie SF jest handlowym określeniem wariantu ze srebrną ramą; właściwe oznaczenie modelu producenta to JAM72D40-605/MB. Przed montażem należy zweryfikować dokładny wariant złączy i długości przewodów dostarczonej partii.
