Zestaw Magazyn Energii Dyness Tower TS10 + S6-EH3P6K2-H
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł Bateryjny + Inwerter
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Tak
- Liczba MPPT 2
- Moc 5-10kW
- Gwarancja 5 lat
Opis

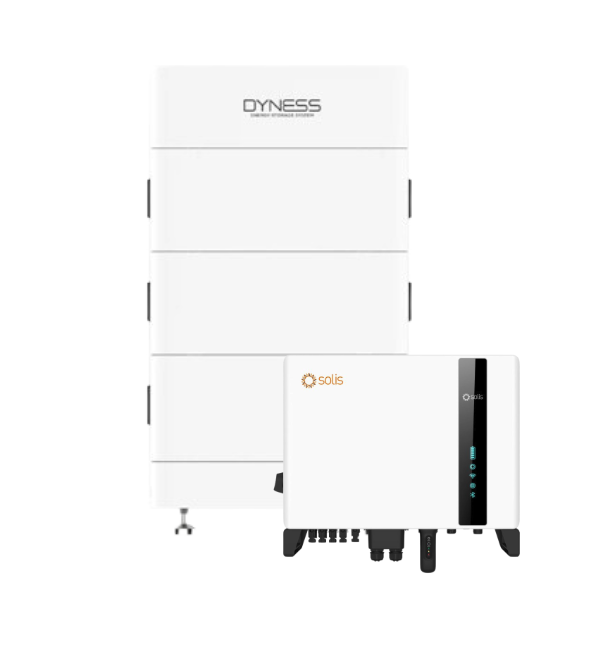

Zestaw Dyness Tower S3 TS10 + Solis S6-EH3P6K2-H — magazyn energii 10,66 kWh z falownikiem hybrydowym 6 kW
Zestaw Dyness Tower S3 TS10 + Solis S6-EH3P6K2-H to trójfazowy system magazynowania energii do instalacji fotowoltaicznych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 10,66 kWh z falownikiem hybrydowym Solis o mocy znamionowej 6 kW.
Magazyn Dyness Tower S3 TS10 składa się z modułu sterującego SBDU z podstawą oraz 3 modułów bateryjnych HV9637S o energii nominalnej 3,55 kWh każdy. Cały zestaw bateryjny pracuje z napięciem nominalnym 288 V i oferuje około 10,127 kWh energii użytkowej przy zalecanej głębokości rozładowania 95%.
Falownik Solis S6-EH3P6K2-H wyposażono w dwa niezależne układy MPPT, wejścia PV o maksymalnym napięciu 1000 V oraz wyjście backup o mocy znamionowej 6 kW. Moc ładowania i rozładowania baterii w tym zestawie ogranicza falownik do 6 kW, mimo że sam magazyn TS10 może pracować z mocą ciągłą do 6,39 kW.
Najważniejsze korzyści
- 10,66 kWh energii nominalnej — konfiguracja z trzema modułami Dyness HV9637S.
- Około 10,127 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
- Trójfazowy falownik hybrydowy 6 kW — rozwiązanie dla instalacji domowych oraz małych obiektów komercyjnych.
- 2 niezależne MPPT — obsługa dwóch połaci dachowych lub dwóch kierunków ustawienia modułów PV.
- Zalecana moc PV do 9,6 kW — możliwość przewymiarowania generatora fotowoltaicznego względem mocy AC falownika.
- Technologia LiFePO4 — stabilna chemia ogniw oraz długa żywotność cykliczna.
- Zasilanie rezerwowe — wyjście backup o mocy 6 kW i czas przełączenia poniżej 10 ms.
- Przeciążenie wyjścia backup — do 1,6-krotności mocy znamionowej przez maksymalnie 60 sekund.
- Komunikacja CAN / RS485 — wymiana danych pomiędzy magazynem energii i falownikiem.
- Modułowa architektura Tower S3 — możliwość późniejszej rozbudowy w ramach zgodnego systemu Dyness.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne w budynkach mieszkalnych.
- Systemy zwiększające poziom autokonsumpcji energii wyprodukowanej przez instalację PV.
- Instalacje z dwiema niezależnymi połaciami dachowymi lub różnymi kierunkami montażu modułów.
- Układy z zasilaniem rezerwowym wybranych obwodów podczas zaniku sieci.
- Małe obiekty komercyjne wymagające magazynu energii o pojemności około 10 kWh.
Dane techniczne zestawu (skrócone)
| Nazwa zestawu | Dyness Tower S3 TS10 + Solis S6-EH3P6K2-H |
| Typ systemu | Trójfazowy system hybrydowy z magazynem energii wysokonapięciowym |
| Falownik | Solis S6-EH3P6K2-H |
| Magazyn energii | Dyness Tower S3 TS10 |
| Konfiguracja magazynu | Moduł sterujący Dyness Tower S3 SBDU z podstawą oraz 3 × Dyness HV9637S |
| Technologia ogniw | LiFePO4 / LFP |
| Energia nominalna magazynu | 10,66 kWh |
| Energia użytkowa magazynu | 10,127 kWh przy zalecanym DOD 95% |
| Liczba modułów bateryjnych | 3 szt. |
| Pojemność pojedynczego modułu | 3,55 kWh |
| Napięcie nominalne magazynu | 288 V |
| Pojemność nominalna magazynu | 37 Ah |
| Maksymalna ciągła moc magazynu | 6,39 kW |
| Moc znamionowa falownika AC | 6 kW |
| Maksymalna moc pozorna AC | 6 kVA |
| Typ sieci | 3/N/PE, 380 / 400 V, 50 / 60 Hz |
| Zalecana maksymalna moc PV | 9,6 kW |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Napięcie startowe PV | 160 V |
| Zakres napięcia MPPT | 200–850 V |
| Zakres MPPT przy pełnym obciążeniu | 250–850 V |
| Liczba MPPT / maks. liczba stringów | 2 / 2 |
| Maksymalny prąd wejściowy PV | 16 A / 16 A |
| Maksymalny prąd zwarciowy PV | 24 A / 24 A |
| Zakres napięcia baterii obsługiwany przez falownik | 120–600 V DC; obsługa napięcia baterii do 700 V DC |
| Maksymalna moc ładowania baterii | 6 kW |
| Maksymalny prąd ładowania / rozładowania baterii | 25 A |
| Moc wyjścia backup | 6 kW |
| Przeciążenie wyjścia backup | 1,6 × moc znamionowa przez maks. 60 s |
| Czas przełączenia na zasilanie rezerwowe | <10 ms |
| Maksymalna sprawność PV | 97,0% |
| Sprawność europejska | 97,1% |
| Komunikacja | CAN / RS485; opcjonalnie Wi-Fi, LAN lub transmisja komórkowa dla falownika |
| Monitoring falownika | Wskaźnik LED, Bluetooth i aplikacja; opcjonalne moduły komunikacyjne |
| Stopień ochrony magazynu | IP54 |
| Stopień ochrony falownika | IP66 |
| Temperatura ładowania magazynu | 0°C do +50°C |
| Temperatura rozładowania magazynu | -10°C do +50°C |
| Wymiary magazynu (szer. × gł. × wys.) | 504 × 380 × 920 mm |
| Masa magazynu | 143 kg |
| Wymiary falownika (szer. × wys. × gł.) | 563 × 412 × 209 mm |
| Masa falownika | 27,5 kg |
| Łączna masa urządzeń | ok. 170,5 kg — bez opakowań, przewodów i dodatkowych elementów instalacyjnych |
| Gwarancja magazynu | 10 lat, zgodnie z warunkami producenta |
| Gwarancja falownika | 5 lat; możliwość rozszerzenia zgodnie z warunkami producenta |
Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Nie oznacza automatycznego zasilania całego budynku.
Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym modułu sterującego S3 i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.
Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, modułu BMS, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
Pliki do pobrania
#Karta katalogowa - Solis S6-EH3P 5 - 10 kW K2-H (PL) (1).pdf
315.38 kB
Karta katalogowa S6-EH3P6K2-H
Solis_certificate_S6-EH3P(3-10)K-H-EU.pdf
497.50 kB
Certyfikat zgodności S6-EH3P6K2-H
