Zestaw Magazyn Energii Dyness Tower TS10 + S6-EH3P8K-H-EU
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł Bateryjny + Inwerter
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Tak
- Liczba MPPT 4
- Moc 5-10kW
- Gwarancja 5 lat
Opis

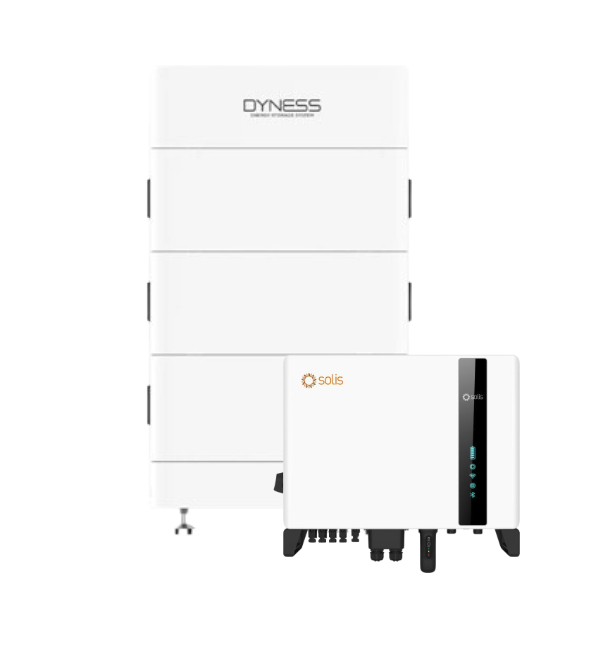

Zestaw Dyness Tower S3 TS10 + Solis S6-EH3P8K-H-EU — magazyn energii 10,66 kWh z falownikiem hybrydowym 8 kW
Zestaw Dyness Tower S3 TS10 + Solis S6-EH3P8K-H-EU to trójfazowy system hybrydowy przeznaczony do instalacji fotowoltaicznych w budynkach mieszkalnych oraz małych obiektach komercyjnych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 10,66 kWh z falownikiem hybrydowym Solis o mocy znamionowej 8 kW.
Magazyn Dyness Tower S3 TS10 składa się z modułu sterującego BMS z podstawą oraz 3 modułów bateryjnych HV9637S o energii nominalnej 3,55 kWh każdy. System pracuje z napięciem nominalnym 288 V i zapewnia około 10,13 kWh energii użytkowej przy zalecanej głębokości rozładowania 95%.
Falownik Solis S6-EH3P8K-H-EU posiada 4 niezależne układy MPPT, obsługuje generator PV o mocy do 12,8 kW oraz współpracuje z bateriami wysokiego napięcia w zakresie 120–600 V DC. Maksymalna moc ładowania i rozładowania falownika wynosi 8 kW, jednak ciągła moc baterii TS10 jest ograniczona do 6,39 kW.
Najważniejsze korzyści
- 10,66 kWh energii nominalnej — konfiguracja z trzema modułami Dyness HV9637S.
- Około 10,13 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
- Falownik hybrydowy 8 kW — rozwiązanie do trójfazowych instalacji domowych i małych obiektów komercyjnych.
- 4 niezależne MPPT — obsługa czterech niezależnych torów PV dla różnych połaci dachowych lub kierunków montażu modułów.
- Generator PV do 12,8 kW — możliwość przewymiarowania mocy modułów względem mocy wyjściowej falownika.
- Technologia LiFePO4 — stabilna chemia ogniw oraz długa żywotność cykliczna.
- Zasilanie rezerwowe — wyjście backup o mocy do 8 kW, zależnie od konfiguracji instalacji.
- Szybkie przełączanie UPS — czas przełączenia na wyjście backup poniżej 10 ms.
- IP66 falownika — wysoka odporność na pył i wodę przy montażu zgodnym z dokumentacją producenta.
- Modułowa rozbudowa Tower S3 — możliwość zwiększenia pojemności w ramach kompatybilnej serii Dyness.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne w budynkach mieszkalnych.
- Systemy zwiększające poziom autokonsumpcji energii wyprodukowanej przez instalację PV.
- Instalacje z modułami PV rozmieszczonymi na kilku połaciach dachowych.
- Układy z funkcją zasilania rezerwowego dla wydzielonych obwodów.
- Małe obiekty komercyjne wymagające falownika hybrydowego o mocy 8 kW.
Dane techniczne zestawu (skrócone)
| Nazwa zestawu | Dyness Tower S3 TS10 + Solis S6-EH3P8K-H-EU |
| Typ systemu | Trójfazowy system hybrydowy z magazynem energii wysokiego napięcia |
| Falownik hybrydowy | Solis S6-EH3P8K-H-EU |
| Magazyn energii | Dyness Tower S3 TS10 |
| Konfiguracja magazynu | Moduł sterujący BMS z podstawą oraz 3 × Dyness HV9637S |
| Technologia ogniw | LiFePO4 / LFP |
| Energia nominalna magazynu | 10,66 kWh |
| Energia użytkowa magazynu | ok. 10,13 kWh przy zalecanym DOD 95% |
| Liczba modułów bateryjnych | 3 szt. |
| Energia nominalna pojedynczego modułu | 3,55 kWh |
| Napięcie nominalne magazynu | 288 V |
| Maksymalna ciągła moc magazynu | 6,39 kW |
| Moc znamionowa falownika AC | 8 kW |
| Maksymalna moc pozorna AC | 8,8 kVA |
| Typ sieci | 3/N/PE, 380 / 400 V, 50 / 60 Hz |
| Maksymalna moc instalacji PV | 12,8 kW |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Napięcie startowe PV | 160 V |
| Zakres napięcia MPPT | 200–850 V |
| Liczba MPPT / maks. liczba stringów | 4 / 4 |
| Maksymalny prąd wejściowy PV | 4 × 16 A |
| Maksymalny prąd zwarciowy PV | 4 × 24 A |
| Zakres napięcia baterii obsługiwany przez falownik | 120–600 V DC |
| Maksymalna moc ładowania / rozładowania falownika | 8 kW |
| Efektywna maksymalna moc pracy baterii w tym zestawie | Do 6,39 kW — ograniczenie wynikające z parametrów magazynu TS10 |
| Moc wyjścia backup | 8 kW |
| Czas przełączenia na zasilanie rezerwowe | <10 ms |
| Komunikacja | CAN / RS485; opcjonalnie Wi-Fi, LAN lub transmisja komórkowa dla falownika |
| Stopień ochrony magazynu | IP54 |
| Stopień ochrony falownika | IP66 |
| Wymiary magazynu (szer. × gł. × wys.) | 504 × 380 × 920 mm |
| Masa magazynu | 143 kg |
| Wymiary falownika (szer. × wys. × gł.) | 600 × 500 × 230 mm |
| Masa falownika | ok. 30,2 kg |
| Łączna masa urządzeń | ok. 173,2 kg — bez opakowań, przewodów i dodatkowych elementów instalacyjnych |
| Gwarancja magazynu | 10 lat, zgodnie z warunkami producenta |
| Gwarancja falownika | 5 lat; możliwość rozszerzenia zgodnie z warunkami producenta i dystrybutora |
Uwaga: opis dotyczy falownika Solis S6-EH3P8K-H-EU. Nie należy utożsamiać go z późniejszą wersją S6-EH3P8K2-H, ponieważ warianty różnią się m.in. konfiguracją wejść PV oraz parametrami technicznymi.
Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Nie oznacza automatycznego zasilania całego budynku.
Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym modułu sterującego S3 i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.
Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, modułu BMS, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
Pliki do pobrania
Solis_S6-EH3P(3-10)K-H-EU karta produktu.pdf
321.47 kB
Karta katalogowa S6-EH3P8K-H-EU
Solis_certificate_S6-EH3P(3-10)K-H-EU.pdf
497.50 kB
Certyfikat zgodności S6-EH3P8K-H-EU
