Producent: Dyness + Solis (przejdź do strony: https://sklepsoltech.pl/pl/producer/Dyness-Solis/220)

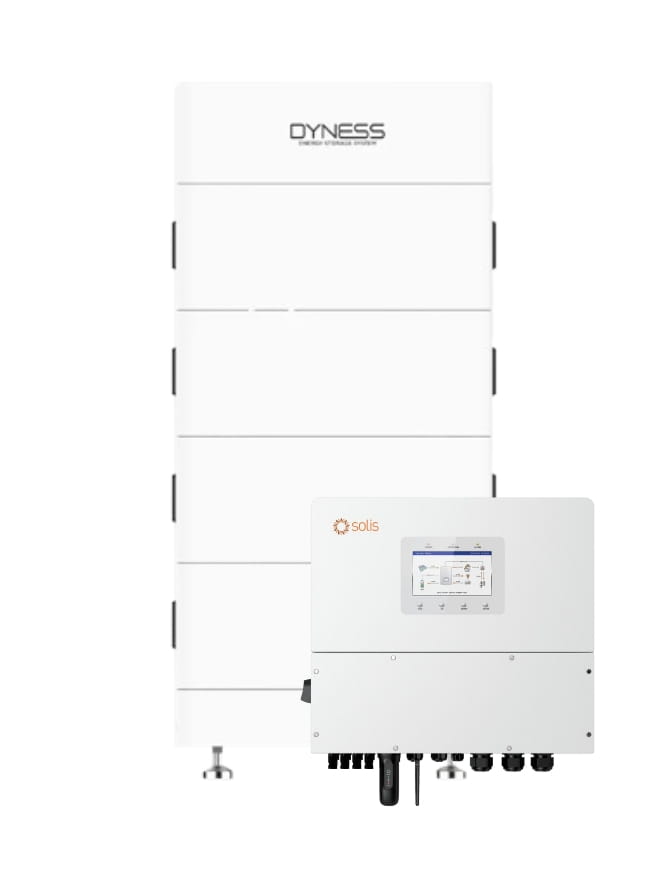

Zestaw Magazyn Energii Dyness Tower TS14 + S6-EH3P20K-H-EU

z VAT bez VAT
Cena 18 034,16 zł
szt.
Dostępność:
na wyczerpaniu
Suma dodatkowych produktów: 0.00 zł
Jak to dziala?

Cechy produktu

Moduł Bateryjny + Inwerter

  • Typ inwertera Hybrydowy 3 Fazowy
  • Moduł Tak
  • Liczba MPPT 4
  • Moc powyżej 15kW
  • Gwarancja 5 lat

Opis

Zestaw Dyness Tower S3 TS14 + Solis S6-EH3P20K-H-EU — magazyn energii 14,21 kWh z falownikiem hybrydowym 20 kW

Zestaw Dyness Tower S3 TS14 + Solis S6-EH3P20K-H-EU to trójfazowy system hybrydowy przeznaczony do większych instalacji fotowoltaicznych w budynkach mieszkalnych, gospodarstwach rolnych oraz małych obiektach komercyjnych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 14,21 kWh z falownikiem hybrydowym Solis o mocy znamionowej 20 kW.

Magazyn Dyness Tower S3 TS14 składa się z jednostki sterującej systemu z podstawą oraz 4 modułów bateryjnych HV9637S. System pracuje z napięciem nominalnym 384 V i oferuje 13,499 kWh energii użytkowej przy zalecanej głębokości rozładowania 95%.

Falownik Solis S6-EH3P20K-H-EU posiada 4 niezależne układy MPPT, obsługuje generator PV o użytecznej mocy do 32 kW oraz baterie wysokiego napięcia w zakresie 120–800 V DC. Falownik może ładować i rozładowywać magazyn z mocą do 20 kW, jednak ciągła moc magazynu TS14 wynosi 8,52 kW. Przy pracy wyłącznie z baterii to magazyn stanowi ograniczenie dostępnej mocy.

Najważniejsze korzyści

  • 14,21 kWh energii nominalnej — konfiguracja z czterema modułami Dyness HV9637S.
  • 13,499 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
  • Falownik hybrydowy 20 kW — rozwiązanie do większych instalacji domowych, gospodarstw i małych obiektów komercyjnych.
  • 4 niezależne MPPT — obsługa modułów PV rozmieszczonych na kilku połaciach dachowych.
  • Użyteczna moc PV do 32 kW — możliwość przewymiarowania generatora PV względem mocy wyjściowej falownika.
  • Prąd wejściowy PV do 20 A na MPPT — współpraca z nowoczesnymi modułami PV o wyższych parametrach prądowych.
  • Technologia LiFePO4 — stabilna chemia ogniw oraz długa żywotność cykliczna.
  • Zasilanie rezerwowe do 20 kW — dla prawidłowo wydzielonych obwodów, zależnie od dostępnej mocy PV, sieci i magazynu energii.
  • Przełączenie UPS poniżej 10 ms — szybkie przejście na zasilanie rezerwowe podczas zaniku sieci.
  • Przeciążenie backup 160% — przez maksymalnie 10 sekund.
  • Obsługa generatora awaryjnego — wejście generatorowe o mocy do 20 kW.
  • IP66 falownika i IP54 magazynu — odporność na warunki środowiskowe przy montażu zgodnym z dokumentacją producentów.

Zastosowanie

  • Trójfazowe instalacje fotowoltaiczne w większych budynkach mieszkalnych.
  • Gospodarstwa rolne oraz małe obiekty komercyjne wymagające falownika hybrydowego o mocy 20 kW.
  • Instalacje PV z modułami rozmieszczonymi na kilku połaciach dachowych.
  • Systemy zwiększające poziom autokonsumpcji energii wyprodukowanej przez PV.
  • Układy z zasilaniem rezerwowym wydzielonych obwodów odbiorczych.
  • Instalacje współpracujące z trójfazowym generatorem awaryjnym.

Dane techniczne zestawu (skrócone)

Nazwa zestawu Dyness Tower S3 TS14 + Solis S6-EH3P20K-H-EU
Typ systemu Trójfazowy system hybrydowy z wysokonapięciowym magazynem energii
Falownik hybrydowy Solis S6-EH3P20K-H-EU
Magazyn energii Dyness Tower S3 TS14
Konfiguracja magazynu Jednostka sterująca Tower S3 z podstawą oraz 4 × Dyness HV9637S
Technologia ogniw LiFePO4 / LFP
Energia nominalna magazynu 14,21 kWh
Energia użytkowa magazynu 13,499 kWh przy zalecanym DOD 95%
Liczba modułów bateryjnych 4 szt.
Typ modułów bateryjnych Dyness HV9637S
Napięcie nominalne magazynu 384 V DC
Zakres napięcia pracy magazynu 336–432 V DC
Pojemność nominalna magazynu 37 Ah
Maksymalna ciągła moc ładowania / rozładowania magazynu 8,52 kW przy komunikacji z kompatybilnym falownikiem
Efektywna ciągła moc pracy baterii w zestawie Do 8,52 kW — ograniczenie wynikające z parametrów magazynu TS14
Moc znamionowa falownika AC 20 kW
Maksymalna moc pozorna AC 20 kVA
Typ sieci 3/N/PE, 220 / 380 V lub 230 / 400 V, 50 / 60 Hz
Maksymalna użyteczna moc wejściowa PV 32 kW
Maksymalne napięcie wejściowe PV 1000 V DC
Napięcie znamionowe PV 600 V DC
Napięcie startowe PV 160 V
Zakres napięcia MPPT 200–850 V
Zakres MPPT przy pełnym obciążeniu 300–850 V
Liczba MPPT / maksymalna liczba stringów 4 / 4
Maksymalny prąd wejściowy PV 4 × 20 A
Maksymalny prąd zwarciowy PV 4 × 30 A
Zakres napięcia baterii obsługiwany przez falownik 120–800 V DC
Maksymalna moc ładowania falownika 20 kW
Maksymalny prąd ładowania / rozładowania falownika 50 A
Moc wyjścia backup 20 kW
Przeciążenie wyjścia backup 1,6 × mocy znamionowej przez maksymalnie 10 s
Czas przełączenia na zasilanie rezerwowe <10 ms
Maksymalna moc na pojedynczą fazę Do 40% mocy znamionowej falownika na fazę
Maksymalna sprawność falownika 97,70%
Sprawność europejska 97,50%
Maksymalna sprawność ładowania baterii z PV 98,50%
Maksymalna sprawność baterii do AC 97,20%
Sprawność MPPT 99,90%
Maksymalna moc wejścia generatorowego 20 kW
Komunikacja baterii CAN / RS485
Komunikacja falownika CAN / RS485 / Ethernet; opcjonalnie Wi-Fi, LAN lub transmisja komórkowa
Wyświetlacz i konfiguracja lokalna Wyświetlacz LCD 7", Bluetooth i aplikacja mobilna
AFCI Zintegrowane AFCI 2.0 — opcjonalne, zależnie od wersji urządzenia i rynku
Stopień ochrony magazynu IP54
Stopień ochrony falownika IP66
Temperatura ładowania magazynu 0°C do +50°C
Temperatura rozładowania magazynu -10°C do +50°C
Temperatura pracy falownika -25°C do +60°C
Wymiary magazynu (szer. × gł. × wys.) 504 × 380 × 1120 mm
Masa magazynu 183 kg
Wymiary falownika (szer. × wys. × gł.) 563 × 546 × 250 mm
Masa falownika 35,2 kg
Łączna masa urządzeń ok. 218,2 kg — bez opakowań, przewodów i dodatkowych elementów instalacyjnych
Żywotność cykliczna magazynu ≥6000 cykli
Gwarancja magazynu 10 lat, zgodnie z warunkami producenta
Gwarancja falownika 5 lat z możliwością rozszerzenia do 20 lat, zgodnie z warunkami producenta

Uwaga: falownik ma moc znamionową 20 kW, jednak maksymalna ciągła moc ładowania i rozładowania magazynu Dyness Tower S3 TS14 wynosi 8,52 kW. Przy pracy wyłącznie z baterii nie należy zakładać stałego zasilania odbiorów z mocą 20 kW.

Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Moc dostępna podczas awarii zależy od bieżącej produkcji PV, poziomu naładowania magazynu oraz aktualnego obciążenia odbiorników.

Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym jednostki sterującej i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.

Uwaga: zgodność magazynu Dyness Tower S3 z falownikiem Solis zależy od wersji urządzenia, oprogramowania oraz rynku dystrybucji. Przed uruchomieniem należy potwierdzić zgodność konkretnego falownika, jednostki sterującej i modułów bateryjnych w aktualnej dokumentacji producentów.

Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, jednostki sterującej, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.

Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
