Zestaw Magazyn Energii Dyness Tower TS17 + S6-EH3P15K-H-EU
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł Bateryjny + Inwerter
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Tak
- Liczba MPPT 4
- Moc 10-15kW
- Gwarancja 5 lat
Opis

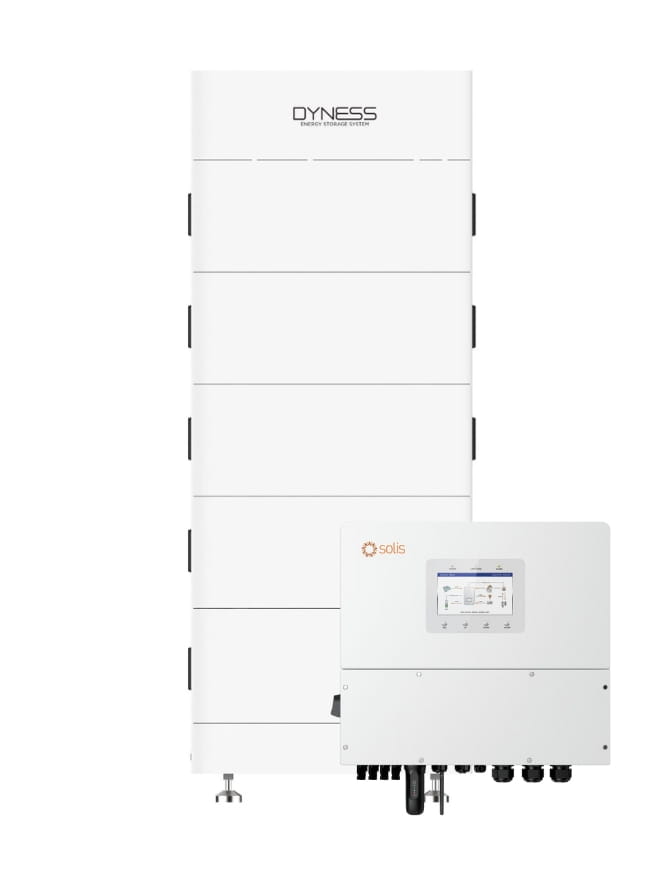

Zestaw Dyness Tower S3 TS17 + Solis S6-EH3P15K-H-EU — magazyn energii 17,76 kWh z falownikiem hybrydowym 15 kW
Zestaw Dyness Tower S3 TS17 + Solis S6-EH3P15K-H-EU to trójfazowy system magazynowania energii przeznaczony do większych instalacji fotowoltaicznych w budynkach mieszkalnych, gospodarstwach rolnych oraz małych obiektach komercyjnych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 17,76 kWh z falownikiem hybrydowym Solis o mocy znamionowej 15 kW.
Magazyn Dyness Tower S3 TS17 składa się z jednostki sterującej Tower S3 z podstawą oraz 5 modułów bateryjnych HV9637S. System pracuje z napięciem nominalnym 480 V DC, oferuje 16,872 kWh energii użytkowej przy zalecanej głębokości rozładowania 95% oraz umożliwia ciągłą pracę z mocą do 10,65 kW.
Falownik Solis S6-EH3P15K-H-EU posiada 4 niezależne układy MPPT, obsługuje generator PV o użytecznej mocy do 24 kW oraz współpracuje z bateriami wysokiego napięcia w zakresie 120–800 V DC. Falownik ma moc AC i backup do 15 kW, jednak przy pracy wyłącznie z magazynu ciągła dostępna moc jest ograniczona do 10,65 kW przez parametry Tower S3 TS17.
Najważniejsze korzyści
- 17,76 kWh energii nominalnej — konfiguracja z pięcioma modułami Dyness HV9637S.
- 16,872 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
- Trójfazowy falownik hybrydowy 15 kW — do większych instalacji domowych, gospodarstw oraz małych obiektów komercyjnych.
- 4 niezależne MPPT — obsługa modułów PV rozmieszczonych na kilku połaciach dachowych lub kierunkach montażu.
- Użyteczna moc PV do 24 kW — możliwość przewymiarowania generatora PV względem mocy wyjściowej falownika.
- Prąd wejściowy PV do 20 A na MPPT — współpraca z nowoczesnymi modułami o wyższych parametrach prądowych.
- Technologia LiFePO4 — stabilna chemia ogniw i długa żywotność cykliczna.
- Backup do 15 kW — dla właściwie wydzielonych obwodów, z uwzględnieniem dostępnej mocy baterii, PV oraz generatora.
- Przeciążenie backup 2 × mocy znamionowej przez 10 s — wsparcie chwilowych obciążeń rozruchowych.
- Przełączenie UPS poniżej 10 ms — szybkie przejście na zasilanie rezerwowe.
- Obsługa generatora awaryjnego — wejście generatorowe o mocy do 15 kW.
- IP66 falownika oraz IP54 magazynu — odporność na warunki środowiskowe przy montażu zgodnym z dokumentacją producentów.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne w większych budynkach mieszkalnych.
- Gospodarstwa rolne oraz małe obiekty komercyjne.
- Instalacje PV z modułami rozmieszczonymi na kilku połaciach dachowych.
- Systemy zwiększające autokonsumpcję energii wyprodukowanej przez instalację PV.
- Układy z zasilaniem rezerwowym dla wydzielonych obwodów odbiorczych.
- Instalacje wykorzystujące trójfazowy generator awaryjny.
Dane techniczne zestawu (skrócone)
| Nazwa zestawu | Dyness Tower S3 TS17 + Solis S6-EH3P15K-H-EU |
| Typ systemu | Trójfazowy system hybrydowy z wysokonapięciowym magazynem energii |
| Falownik hybrydowy | Solis S6-EH3P15K-H-EU |
| Oznaczenie w aktualnej instrukcji Solis | S6-EH3P15K-H |
| Magazyn energii | Dyness Tower S3 TS17 |
| Konfiguracja magazynu | Jednostka sterująca Tower S3 z podstawą oraz 5 × Dyness HV9637S |
| Technologia ogniw | LiFePO4 / LFP |
| Energia nominalna magazynu | 17,76 kWh |
| Energia użytkowa magazynu | 16,872 kWh przy zalecanym DOD 95% |
| Liczba modułów bateryjnych | 5 szt. |
| Typ modułów bateryjnych | Dyness HV9637S |
| Napięcie nominalne magazynu | 480 V DC |
| Zakres napięcia pracy magazynu | 420–540 V DC |
| Pojemność nominalna magazynu | 37 Ah |
| Maksymalna ciągła moc ładowania / rozładowania magazynu | 10,65 kW przy komunikacji z kompatybilnym falownikiem |
| Efektywna ciągła moc pracy baterii w zestawie | Do 10,65 kW — ograniczenie wynikające z parametrów magazynu TS17 |
| Moc znamionowa falownika AC | 15 kW |
| Maksymalna moc pozorna AC | 15 kVA |
| Typ sieci | 3/N/PE, 220 / 380 V lub 230 / 400 V, 50 / 60 Hz |
| Maksymalna użyteczna moc wejściowa PV | 24 kW |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Napięcie znamionowe PV | 600 V DC |
| Napięcie startowe PV | 160 V DC |
| Zakres napięcia MPPT | 200–850 V DC |
| Zakres napięcia MPPT przy pełnym obciążeniu | 300–850 V DC |
| Liczba MPPT / maksymalna liczba stringów | 4 / 4 |
| Maksymalny prąd wejściowy PV | 4 × 20 A |
| Maksymalny prąd zwarciowy PV | 4 × 30 A |
| Zakres napięcia baterii obsługiwany przez falownik | 120–800 V DC |
| Maksymalna moc ładowania baterii przez falownik | 15 kW |
| Maksymalny prąd ładowania / rozładowania falownika | 50 A |
| Komunikacja baterii | CAN / RS485 |
| Moc wyjścia backup | 15 kW |
| Moc szczytowa wyjścia backup | 2 × moc znamionowa przez maks. 10 s |
| Czas przełączenia na zasilanie rezerwowe | <10 ms |
| Maksymalna moc na pojedynczą fazę | Do 40% mocy znamionowej falownika na fazę |
| Maksymalna sprawność falownika | 97,70% |
| Sprawność europejska | 97,50% |
| Maksymalna sprawność ładowania baterii z PV | 98,50% |
| Maksymalna sprawność baterii do AC | 97,20% |
| Sprawność MPPT | 99,90% |
| Maksymalna moc wejścia generatorowego | 15 kW |
| Komunikacja falownika | CAN / RS485 / Ethernet; opcjonalnie Wi-Fi, LAN lub transmisja komórkowa |
| Wyświetlacz i konfiguracja lokalna | Ekran LCD 7", Bluetooth i aplikacja producenta |
| AFCI | Zintegrowane AFCI 2.0 — funkcja opcjonalna, zależnie od wariantu urządzenia i rynku |
| Stopień ochrony magazynu | IP54 |
| Stopień ochrony falownika | IP66 |
| Temperatura ładowania magazynu | 0°C do +50°C |
| Temperatura rozładowania magazynu | -10°C do +50°C |
| Temperatura pracy falownika | -25°C do +60°C |
| Wymiary magazynu (szer. × gł. × wys.) | 504 × 380 × 1320 mm |
| Masa magazynu | 223 kg |
| Wymiary falownika (szer. × wys. × gł.) | 563 × 546 × 250 mm |
| Masa falownika | 35,2 kg |
| Łączna masa urządzeń | ok. 258,2 kg — bez opakowań, przewodów oraz dodatkowych elementów instalacyjnych |
| Żywotność cykliczna magazynu | ≥6000 cykli |
| Gwarancja magazynu | Zgodnie z aktualnymi warunkami gwarancyjnymi producenta |
| Gwarancja falownika | 5 lat z możliwością rozszerzenia do 20 lat, zgodnie z warunkami producenta |
Uwaga: falownik ma moc znamionową 15 kW, jednak maksymalna ciągła moc ładowania i rozładowania magazynu Dyness Tower S3 TS17 wynosi 10,65 kW. Przy pracy wyłącznie z baterii nie należy zakładać stałego zasilania odbiorów z mocą 15 kW.
Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Nie oznacza automatycznego zasilania całego budynku.
Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym jednostki sterującej Tower S3 i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.
Uwaga: kompatybilność magazynu Dyness Tower S3 z falownikiem Solis zależy od wersji urządzenia, oprogramowania oraz rynku dystrybucji. Przed uruchomieniem należy potwierdzić zgodność konkretnego falownika, jednostki sterującej oraz modułów bateryjnych w aktualnej dokumentacji producentów.
Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, jednostki sterującej, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
