Zestaw Magazyn Energii Dyness Tower TS17 + S6-EH3P6K2-H
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł Bateryjny + Inwerter
- Typ inwertera Hybrydowy 3 Fazowy
- Moduł Tak
- Liczba MPPT 2
- Moc 5-10kW
- Gwarancja 5 lat
Opis

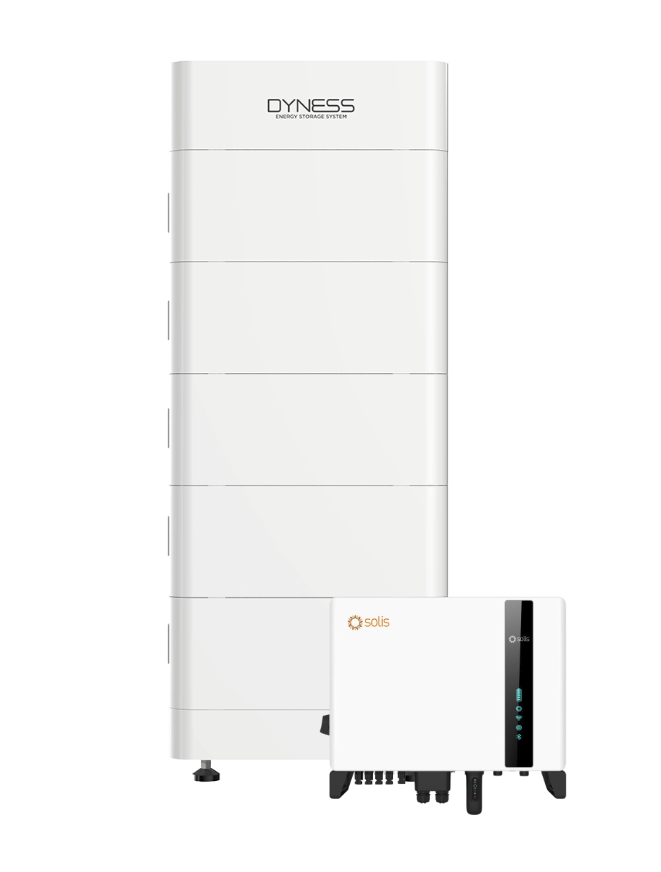

Zestaw Dyness Tower S3 TS17 + Solis S6-EH3P6K2-H — magazyn energii 17,76 kWh z falownikiem hybrydowym 6 kW
Zestaw Dyness Tower S3 TS17 + Solis S6-EH3P6K2-H to trójfazowy system magazynowania energii do instalacji fotowoltaicznych w budynkach mieszkalnych oraz małych obiektach komercyjnych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 17,76 kWh z falownikiem hybrydowym Solis o mocy znamionowej 6 kW.
Magazyn Dyness Tower S3 TS17 składa się z jednostki sterującej systemu z podstawą oraz 5 modułów bateryjnych Dyness HV9637S. System pracuje z napięciem nominalnym 480 V i zapewnia 16,872 kWh energii użytkowej przy zalecanej głębokości rozładowania 95%.
Falownik Solis S6-EH3P6K2-H posiada dwa niezależne układy MPPT, obsługuje generator PV o zalecanej mocy do 9,6 kW oraz współpracuje z bateriami wysokiego napięcia w zakresie 120–600 V DC. Magazyn TS17 może pracować z mocą ciągłą do 10,65 kW, jednak w tym zestawie maksymalna moc ładowania i rozładowania jest ograniczona przez falownik do 6 kW.
Najważniejsze korzyści
- 17,76 kWh energii nominalnej — konfiguracja z pięcioma modułami Dyness HV9637S.
- 16,872 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
- Trójfazowy falownik hybrydowy 6 kW — rozwiązanie do instalacji domowych oraz małych obiektów komercyjnych.
- 2 niezależne MPPT — obsługa dwóch połaci dachowych lub różnych kierunków montażu modułów PV.
- Zalecana moc PV do 9,6 kW — możliwość przewymiarowania generatora fotowoltaicznego względem mocy AC falownika.
- Technologia LiFePO4 — stabilna chemia ogniw o wysokim poziomie bezpieczeństwa i długiej żywotności cyklicznej.
- Zasilanie rezerwowe do 6 kW — dla prawidłowo wydzielonych obwodów backup.
- Szybkie przełączanie UPS — czas przełączenia na zasilanie rezerwowe poniżej 10 ms.
- Przeciążenie wyjścia backup — do 1,6-krotności mocy znamionowej przez maksymalnie 60 sekund.
- IP66 falownika oraz IP54 magazynu — odporność na warunki środowiskowe przy montażu zgodnym z dokumentacją producentów.
- Modułowa architektura Tower S3 — możliwość rozbudowy systemu w ramach zgodnej serii Dyness.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne w budynkach mieszkalnych.
- Systemy zwiększające autokonsumpcję energii wyprodukowanej przez instalację PV.
- Instalacje z dwiema niezależnymi połaciami dachowymi lub różnymi kierunkami montażu modułów.
- Układy z zasilaniem rezerwowym wydzielonych obwodów podczas zaniku sieci.
- Instalacje wymagające magazynu energii o pojemności około 17 kWh.
- Małe obiekty komercyjne wymagające trójfazowego falownika hybrydowego o mocy 6 kW.
Dane techniczne zestawu (skrócone)
| Nazwa zestawu | Dyness Tower S3 TS17 + Solis S6-EH3P6K2-H |
| Typ systemu | Trójfazowy system hybrydowy z wysokonapięciowym magazynem energii |
| Falownik hybrydowy | Solis S6-EH3P6K2-H |
| Magazyn energii | Dyness Tower S3 TS17 |
| Konfiguracja magazynu | Jednostka sterująca Tower S3 z podstawą oraz 5 × Dyness HV9637S |
| Technologia ogniw | LiFePO4 / LFP |
| Energia nominalna magazynu | 17,76 kWh |
| Energia użytkowa magazynu | 16,872 kWh przy zalecanym DOD 95% |
| Liczba modułów bateryjnych | 5 szt. |
| Typ modułów bateryjnych | Dyness HV9637S |
| Napięcie nominalne magazynu | 480 V DC |
| Zakres napięcia pracy magazynu | 420–540 V DC |
| Pojemność nominalna magazynu | 37 Ah |
| Maksymalna ciągła moc ładowania / rozładowania magazynu | 10,65 kW przy komunikacji z kompatybilnym falownikiem |
| Efektywna maksymalna moc pracy baterii w zestawie | 6 kW — ograniczenie wynikające z parametrów falownika Solis |
| Moc znamionowa falownika AC | 6 kW |
| Maksymalna moc pozorna AC | 6 kVA |
| Typ sieci | 3/N/PE, 380 / 400 V, 50 / 60 Hz |
| Zalecana maksymalna moc PV | 9,6 kW |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Napięcie znamionowe PV | 600 V DC |
| Napięcie startowe PV | 160 V |
| Zakres napięcia MPPT | 200–850 V |
| Zakres MPPT przy pełnym obciążeniu | 250–850 V |
| Liczba MPPT / maksymalna liczba stringów | 2 / 2 |
| Maksymalny prąd wejściowy PV | 16 A / 16 A |
| Maksymalny prąd zwarciowy PV | 24 A / 24 A |
| Maksymalna moc wejściowa na MPPT | 9 kW |
| Zakres napięcia baterii obsługiwany przez falownik | 120–600 V DC; maksymalne obsługiwane napięcie baterii do 700 V DC |
| Maksymalna moc ładowania baterii | 6 kW |
| Maksymalny prąd ładowania / rozładowania baterii | 25 A |
| Komunikacja baterii | CAN / RS485 |
| Moc wyjścia backup | 6 kW |
| Przeciążenie wyjścia backup | 1,6 × mocy znamionowej przez maksymalnie 60 s |
| Czas przełączenia na zasilanie rezerwowe | <10 ms |
| Maksymalna sprawność PV | 97,00% |
| Sprawność europejska | 97,10% |
| Sprawność ładowania baterii z PV | Maks. 98,45% |
| Sprawność baterii do AC | Maks. 97,34% |
| AFCI | Zintegrowane AFCI 2.0 — funkcja opcjonalna, zależnie od wersji urządzenia i rynku |
| Monitoring i komunikacja falownika | LED, Bluetooth i aplikacja; CAN / RS485, opcjonalnie Wi-Fi, LAN lub transmisja komórkowa |
| Stopień ochrony magazynu | IP54 |
| Stopień ochrony falownika | IP66 |
| Temperatura ładowania magazynu | 0°C do +50°C |
| Temperatura rozładowania magazynu | -10°C do +50°C |
| Temperatura pracy falownika | -25°C do +60°C |
| Wymiary magazynu (szer. × gł. × wys.) | 504 × 380 × 1320 mm |
| Masa magazynu | 223 kg |
| Wymiary falownika (szer. × wys. × gł.) | 563 × 412 × 209 mm |
| Masa falownika | 27,5 kg |
| Łączna masa urządzeń | ok. 250,5 kg — bez opakowań, przewodów i dodatkowych elementów instalacyjnych |
| Żywotność cykliczna magazynu | ≥6000 cykli |
| Gwarancja magazynu | 10 lat, zgodnie z warunkami producenta |
| Gwarancja falownika | 5 lat; możliwość rozszerzenia do 20 lat zgodnie z warunkami producenta |
Uwaga: magazyn Dyness Tower S3 TS17 może pracować z mocą ciągłą do 10,65 kW, jednak w tym zestawie maksymalna moc ładowania i rozładowania jest ograniczona przez falownik Solis do 6 kW.
Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Nie oznacza automatycznego zasilania całego budynku.
Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym jednostki sterującej i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.
Uwaga: kompatybilność magazynu Dyness Tower S3 z falownikiem Solis zależy od wersji urządzenia, oprogramowania oraz rynku dystrybucji. Przed uruchomieniem należy potwierdzić zgodność konkretnego falownika, jednostki sterującej i modułów bateryjnych w aktualnej dokumentacji producentów.
Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, jednostki sterującej, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
