Opis

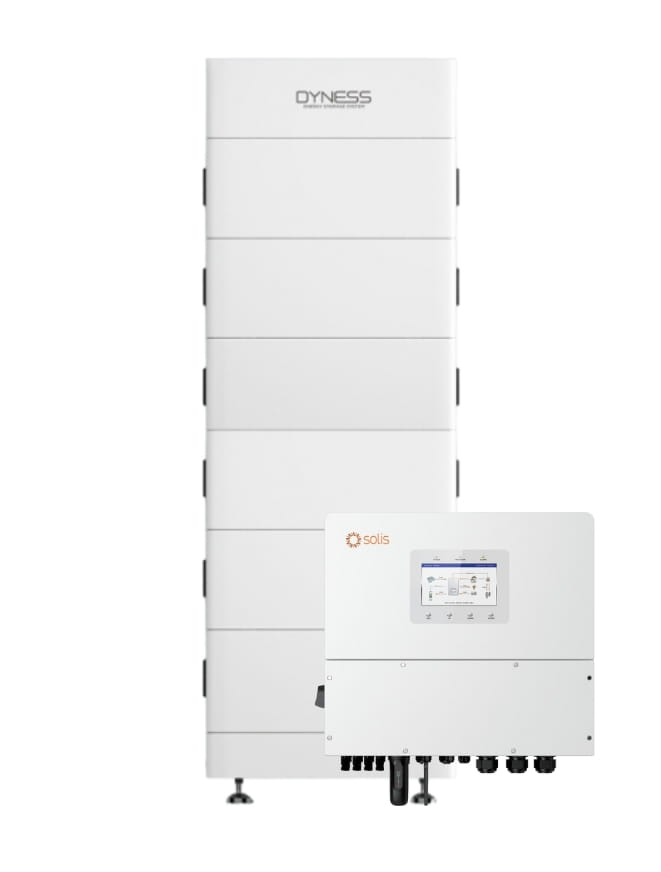

Zestaw Dyness Tower S3 TS21 + Solis S6-EH3P15K-H-EU — magazyn energii 21,31 kWh z falownikiem hybrydowym 15 kW
Zestaw Dyness Tower S3 TS21 + Solis S6-EH3P15K-H-EU to trójfazowy system magazynowania energii przeznaczony do większych instalacji fotowoltaicznych w budynkach mieszkalnych, gospodarstwach rolnych oraz małych obiektach komercyjnych. Łączy wysokonapięciowy magazyn energii LiFePO4 o pojemności nominalnej 21,31 kWh z falownikiem hybrydowym Solis o mocy znamionowej 15 kW.
Magazyn Dyness Tower S3 TS21 składa się z jednostki sterującej Tower S3 z podstawą oraz 6 modułów bateryjnych HV9637S. System pracuje z napięciem nominalnym 576 V DC i oferuje około 20,25 kWh energii użytkowej przy zalecanej głębokości rozładowania 95%.
Falownik Solis S6-EH3P15K-H-EU posiada 4 niezależne układy MPPT, obsługuje generator PV o zalecanej mocy do 30 kW oraz maksymalnej użytecznej mocy wejściowej 24 kW. Współpracuje z bateriami wysokonapięciowymi w zakresie 120–800 V DC. Falownik może ładować i rozładowywać baterię z mocą do 15 kW, jednak ciągła moc magazynu TS21 wynosi 12,78 kW, dlatego podczas pracy wyłącznie z baterii magazyn stanowi ograniczenie dostępnej mocy.
Najważniejsze korzyści
- 21,31 kWh energii nominalnej — konfiguracja z sześcioma modułami Dyness HV9637S.
- Około 20,25 kWh energii użytkowej — przy zalecanej głębokości rozładowania 95%.
- Trójfazowy falownik hybrydowy 15 kW — do większych instalacji domowych, gospodarstw oraz małych obiektów komercyjnych.
- 4 niezależne MPPT — obsługa modułów PV rozmieszczonych na kilku połaciach dachowych lub kierunkach montażu.
- Maksymalna użyteczna moc PV do 24 kW — możliwość przewymiarowania generatora fotowoltaicznego względem mocy AC falownika.
- Zalecana maksymalna moc generatora PV do 30 kW — zgodnie z kartą katalogową falownika.
- Technologia LiFePO4 — stabilna chemia ogniw oraz długa żywotność cykliczna.
- Backup do 15 kW — dla prawidłowo wydzielonych obwodów rezerwowych.
- Przełączenie UPS poniżej 10 ms — szybkie przejście na pracę rezerwową podczas zaniku sieci.
- Przeciążenie wyjścia backup do 1,6 × mocy znamionowej przez 10 s — wsparcie krótkotrwałych obciążeń rozruchowych.
- Obsługa generatora awaryjnego — wejście generatorowe o mocy do 15 kW.
- IP66 falownika oraz IP54 magazynu — odporność na warunki środowiskowe przy montażu zgodnym z dokumentacją producentów.
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne w większych budynkach mieszkalnych.
- Gospodarstwa rolne oraz małe obiekty komercyjne.
- Systemy zwiększające poziom autokonsumpcji energii wyprodukowanej przez PV.
- Instalacje z modułami PV rozmieszczonymi na kilku połaciach dachowych.
- Układy z zasilaniem rezerwowym dla prawidłowo wydzielonych obwodów odbiorczych.
- Instalacje współpracujące z trójfazowym generatorem awaryjnym.
Dane techniczne zestawu (skrócone)
| Nazwa zestawu | Dyness Tower S3 TS21 + Solis S6-EH3P15K-H-EU |
| Typ systemu | Trójfazowy system hybrydowy z wysokonapięciowym magazynem energii |
| Falownik hybrydowy | Solis S6-EH3P15K-H-EU |
| Oznaczenie w aktualnej dokumentacji producenta | Solis S6-EH3P15K-H |
| Magazyn energii | Dyness Tower S3 TS21 |
| Konfiguracja magazynu | Jednostka sterująca Tower S3 z podstawą oraz 6 × Dyness HV9637S |
| Technologia ogniw | LiFePO4 / LFP |
| Energia nominalna magazynu | 21,31 kWh |
| Energia użytkowa magazynu | ok. 20,25 kWh przy zalecanym DOD 95% |
| Liczba modułów bateryjnych | 6 szt. |
| Typ modułów bateryjnych | Dyness HV9637S |
| Napięcie nominalne magazynu | 576 V DC |
| Pojemność nominalna magazynu | 37 Ah |
| Maksymalna ciągła moc ładowania / rozładowania magazynu | 12,78 kW przy komunikacji z kompatybilnym falownikiem |
| Efektywna ciągła moc pracy baterii w zestawie | Do 12,78 kW — ograniczenie wynikające z parametrów magazynu TS21 |
| Żywotność cykliczna magazynu | ≥6000 cykli |
| Możliwość rozbudowy magazynu | Do 12 wież Tower S3 połączonych równolegle, zgodnie z dokumentacją producenta |
| Moc znamionowa falownika AC | 15 kW |
| Maksymalna moc pozorna AC | 15 kVA |
| Typ sieci | 3/N/PE, 220 / 380 V lub 230 / 400 V, 50 / 60 Hz |
| Zalecana maksymalna moc generatora PV | 30 kW |
| Maksymalna użyteczna moc wejściowa PV | 24 kW |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Napięcie znamionowe PV | 600 V DC |
| Napięcie rozruchowe PV | 160 V DC |
| Zakres napięcia MPPT | 200–850 V DC |
| Zakres napięcia MPPT przy pełnym obciążeniu | 300–850 V DC |
| Liczba MPPT / maksymalna liczba stringów | 4 / 4 |
| Maksymalny prąd wejściowy PV | 4 × 20 A |
| Maksymalny prąd zwarciowy PV | 4 × 30 A |
| Zakres napięcia baterii obsługiwany przez falownik | 120–800 V DC |
| Maksymalna moc ładowania / rozładowania falownika | 15 kW |
| Maksymalny prąd ładowania / rozładowania falownika | 50 A |
| Komunikacja baterii | CAN / RS485 |
| Moc wyjścia backup | 15 kW |
| Maksymalna moc pozorna wyjścia backup | 1,6 × mocy znamionowej przez maks. 10 s |
| Czas przełączenia na zasilanie rezerwowe | <10 ms |
| Maksymalna moc na pojedynczą fazę | Do 40% mocy znamionowej falownika na fazę |
| Maksymalna sprawność falownika | 97,70% |
| Sprawność europejska | 97,50% |
| Maksymalna sprawność ładowania baterii z PV / AC | 98,50% / 97,20% |
| Maksymalna sprawność rozładowania baterii | 97,20% |
| Maksymalna moc wejścia generatorowego | 15 kW |
| Komunikacja falownika | Wi-Fi, LAN, Bluetooth, CAN-BMS, CAN-Parallel ×2, RS485-Meter, RS485, DRM, DI, DO ×3 |
| Wyświetlacz i konfiguracja lokalna | Wyświetlacz LCD 7,0", Bluetooth oraz aplikacja producenta |
| Stopień ochrony magazynu | IP54 |
| Stopień ochrony falownika | IP66 |
| Temperatura pracy falownika | -25°C do +60°C |
| Wymiary magazynu (szer. × gł. × wys.) | 504 × 380 × 1520 mm |
| Masa magazynu | 263 kg |
| Wymiary falownika (szer. × wys. × gł.) | 563 × 546 × 250 mm |
| Masa falownika | 35,2 kg |
| Łączna masa urządzeń | ok. 298,2 kg — bez opakowań, przewodów i dodatkowych elementów instalacyjnych |
| Gwarancja magazynu | Zgodnie z aktualnymi warunkami gwarancyjnymi producenta |
| Gwarancja falownika | 5 lat z możliwością rozszerzenia do 20 lat, zgodnie z warunkami producenta |
Uwaga: falownik ma moc znamionową 15 kW, jednak maksymalna ciągła moc ładowania i rozładowania magazynu Dyness Tower S3 TS21 wynosi 12,78 kW. Przy pracy wyłącznie z baterii nie należy zakładać stałego zasilania odbiorów z mocą 15 kW.
Uwaga: funkcja zasilania rezerwowego wymaga prawidłowego wydzielenia obwodów backup oraz wykonania instalacji zgodnie z dokumentacją producenta. Nie oznacza automatycznego zasilania całego budynku.
Uwaga: podczas pracy wyspowej dostępna moc zależy od poziomu naładowania magazynu, temperatury, bieżącej produkcji PV, obciążenia odbiorników oraz konfiguracji instalacji.
Uwaga: nie należy mieszać komponentów serii Dyness Tower S3, w tym jednostki sterującej Tower S3 i modułów HV9637S, ze starszymi komponentami serii Dyness Tower.
Uwaga: kompatybilność TS21 z serią Solis S6-EH3P(12–20)K-H została wskazana na liście kompatybilności Dyness. Przed uruchomieniem należy potwierdzić aktualną wersję oprogramowania falownika, modułu sterującego i magazynu energii.
Uwaga: rzeczywisty skład kompletu może zależeć od wariantu handlowego. Przed zakupem należy potwierdzić obecność podstawy, jednostki sterującej, licznika energii, przekładników prądowych, przewodów komunikacyjnych i elementów montażowych.
Uwaga: podane parametry mają charakter orientacyjny i mogą ulec zmianie w zależności od wersji urządzenia oraz warunków pracy. Przed ostatecznym doborem urządzenia należy każdorazowo zweryfikować aktualną kartę katalogową producenta oraz wymagania operatora sieci dystrybucyjnej.
