Opis

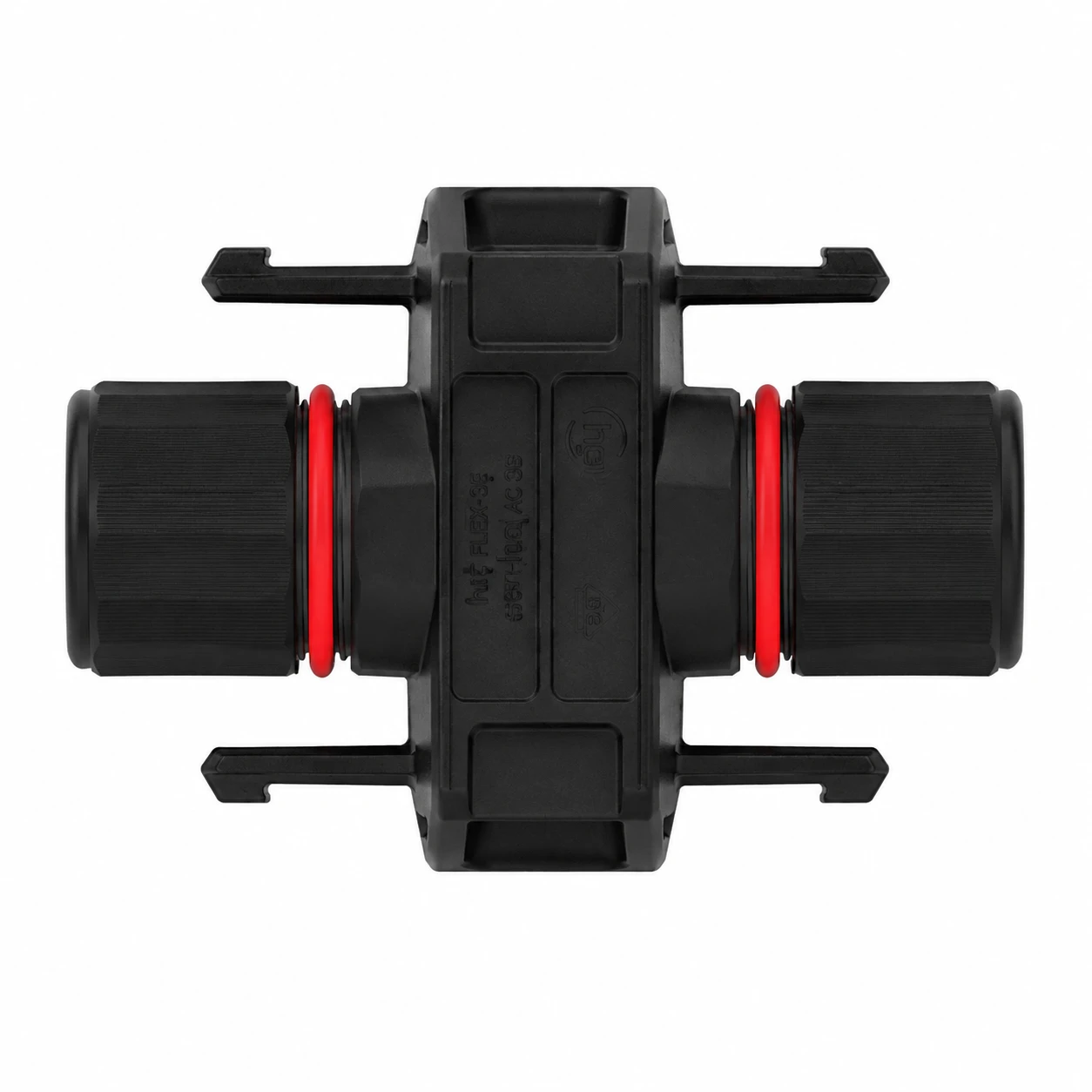

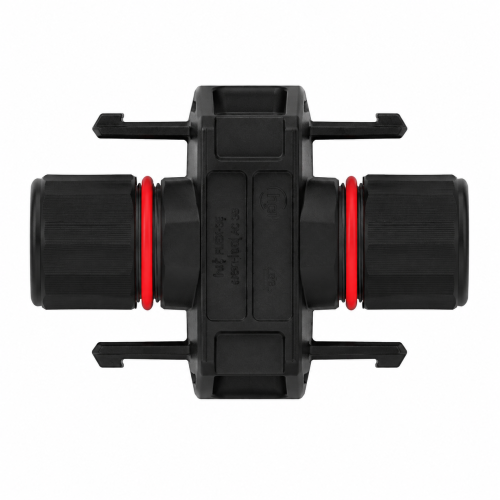

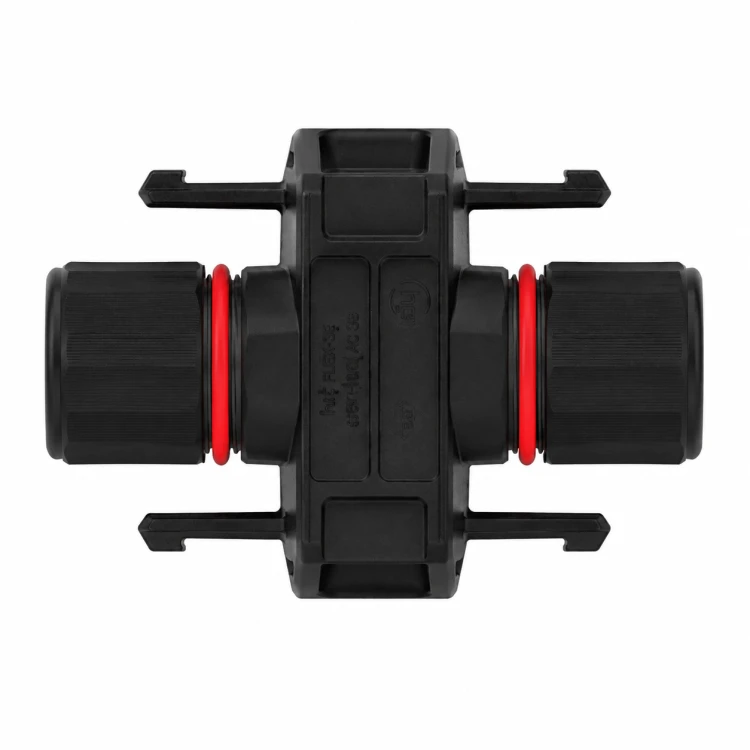

Hoymiles FLEX-T5 T5-EC — złącze przedłużające AC 3F do mikroinwerterów MIT
Złącze przedłużające Hoymiles FLEX-T5 T5-EC jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do mikroinwerterów Hoymiles serii MIT. Akcesorium umożliwia elastyczne prowadzenie magistrali AC i wykonywanie połączeń w miejscach, w których standardowa długość przewodu Flex-T5 Connection Cable jest niewystarczająca.
Flex-T5 Extension Connector może być wykorzystany do połączenia dwóch przewodów Flex-T5 Connection Cable, tworząc dłuższy odcinek pomiędzy mikroinwerterami. Producent przewiduje jego zastosowanie również przy podłączaniu pierwszego mikroinwertera w magistrali AC oraz przy budowie ekonomicznych instalacji składających się z pojedynczego mikroinwertera.
System złączy wykorzystuje układ 3P + N + PE, napięcie znamionowe 500 V i prąd znamionowy 40 A. Stopień ochrony IP68, odporność na promieniowanie UV oraz zakres temperatur pracy od -40°C do +85°C pozwalają stosować złącze w zewnętrznych instalacjach fotowoltaicznych.
Najważniejsze korzyści
- Dedykowane do serii Hoymiles MIT — element systemu okablowania AC Flex-T5.
- Przedłużanie magistrali AC — możliwość łączenia dwóch przewodów Flex-T5 Connection Cable.
- Obsługa instalacji trójfazowych — układ połączeń 3P + N + PE.
- Prąd znamionowy 40 A — parametry dostosowane do systemu Flex-T5.
- Napięcie znamionowe 500 V — zgodność z wymaganiami systemu złączy AC.
- IP68 — wysoka ochrona przed wodą i pyłem.
- Odporność UV — przystosowanie do pracy w instalacjach zewnętrznych.
- Zakres temperatur -40°C do +85°C — możliwość pracy w wymagających warunkach środowiskowych.
- Plug-and-play — szybkie wykonywanie połączeń bez skomplikowanego okablowania.
- UL94-V0 — wysoka klasa odporności materiału na palność.
Zastosowanie
- Przedłużanie odcinków magistrali AC Flex-T5.
- Łączenie dwóch przewodów Flex-T5 Connection Cable.
- Podłączenie pierwszego mikroinwertera Hoymiles MIT w linii AC.
- Instalacje, w których odległość pomiędzy mikroinwerterami przekracza długość standardowego przewodu połączeniowego.
- Budowa pojedynczych i wielourządzeniowych trójfazowych systemów mikroinwerterowych.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-EC |
| Nazwa producenta | Flex-T5 Extension Connector |
| Typ produktu | Złącze przedłużające magistrali AC |
| System | Hoymiles Flex-T5 |
| Kompatybilne mikroinwertery | Hoymiles seria MIT |
| Układ połączeń | 3P + N + PE |
| Napięcie znamionowe | 500 V |
| Prąd znamionowy | 40 A |
| Maks. obsługiwany przekrój przewodu | 6,0 mm² |
| Maks. średnica zewnętrzna przewodu | 20,5 mm |
| Zakres temperatury pracy złącza | -40°C do +85°C |
| Stopień ochrony | IP68 |
| Odporność UV | Tak |
| Klasa palności | UL94-V0 |
| Zgodność | RoHS |
| Norma produktu | EN 61984 |
| Sposób instalacji | Plug-and-play |
Uwaga: złącze T5-EC nie jest przewodem przedłużającym — służy do połączenia dwóch przewodów Flex-T5 Connection Cable lub wykonania połączenia pierwszego mikroinwertera z magistralą. Do rozłączania elementów systemu Flex-T5 producent przewiduje dedykowane narzędzie T5-DT. Parametry i przekroje przewodów magistrali należy dobrać do liczby mikroinwerterów, długości obwodu oraz lokalnych wymagań instalacyjnych.
