Opis

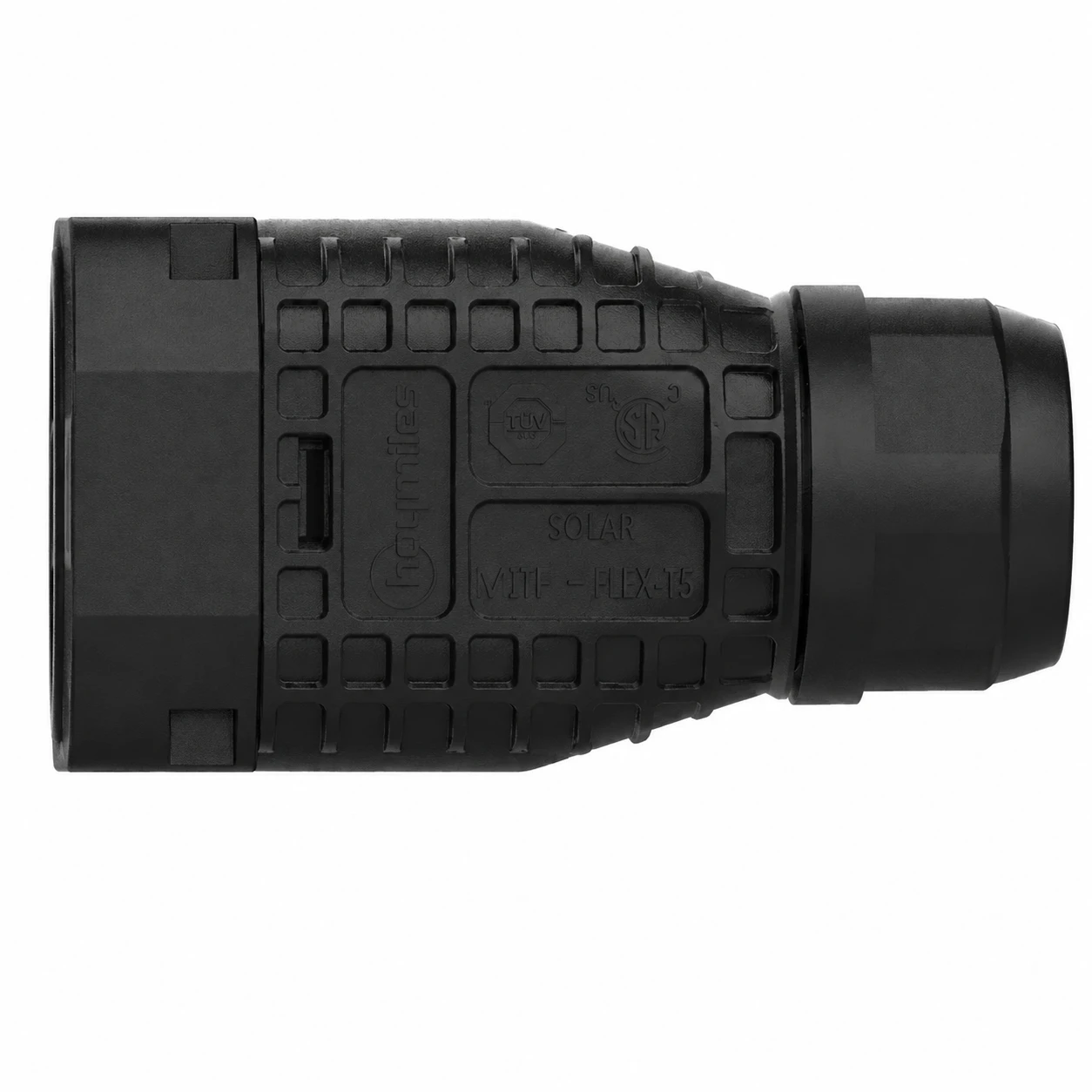

Hoymiles FLEX-T5 T5-CTC-EN2540C — złącze zaciskowe AC 3F do mikroinwerterów MIT
Złącze zaciskowe Hoymiles FLEX-T5 T5-CTC-EN2540C jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do mikroinwerterów Hoymiles serii MIT. Złącze służy do wykonania przewodu końcowego AC End Cable, który łączy zakończenie magistrali AC z rozdzielnicą elektryczną instalacji.
Wariant EN2540C przeznaczony jest do pięciożyłowych przewodów miedzianych typu linka o przekroju 2,5 lub 4 mm² i średnicy zewnętrznej 14,5–17,5 mm. Połączenie elektryczne realizowane jest za pomocą pięciu pinów zaciskanych na żyłach L1, L2, L3, N i PE, dzięki czemu możliwe jest wykonanie kompletnego trójfazowego połączenia 3P + N + PE.
System złączy Flex-T5 posiada napięcie znamionowe 500 V, prąd znamionowy złącza 40 A oraz stopień ochrony IP68. Odporność na promieniowanie UV, zakres temperatur pracy od -40°C do +85°C oraz klasa palności UL94-V0 umożliwiają stosowanie złącza w zewnętrznych instalacjach fotowoltaicznych.
Najważniejsze korzyści
- Dedykowane do serii Hoymiles MIT — oryginalny element systemu okablowania Flex-T5.
- Wykonanie przewodu AC End Cable — umożliwia połączenie końca magistrali AC z rozdzielnicą.
- Obsługa przewodów 2,5 i 4 mm² — wariant EN2540C przeznaczony do przewodów typu linka.
- Zakres średnicy kabla 14,5–17,5 mm — uszczelnienie dopasowane do przewodów w wymaganym zakresie wymiarowym.
- Układ 3P + N + PE — pełne pięciożyłowe połączenie trójfazowe.
- Napięcie znamionowe systemu 500 V — parametry dostosowane do trójfazowego systemu Flex-T5.
- Prąd znamionowy złącza 40 A — wysoka obciążalność elementów systemu połączeniowego.
- IP68 — ochrona przed pyłem i wodą po prawidłowym montażu z odpowiednim przewodem.
- Odporność UV — możliwość stosowania w zewnętrznych instalacjach PV.
- UL94-V0 — wysoka klasa odporności materiału na palność.
Zastosowanie
- Wykonanie zakończenia trójfazowej magistrali AC Flex-T5.
- Połączenie systemu mikroinwerterów Hoymiles MIT z rozdzielnicą elektryczną.
- Budowa przewodu końcowego AC End Cable z przewodu 5-żyłowego 2,5 lub 4 mm².
- Instalacje fotowoltaiczne wymagające szczelnych i systemowych połączeń AC.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-CTC-EN2540C |
| Nazwa producenta | Flex-T5 Cable Terminal Connector |
| Typ produktu | Złącze zaciskowe / końcowe AC |
| System | Hoymiles Flex-T5 |
| Kompatybilne mikroinwertery | Hoymiles seria MIT |
| Funkcja | Wykonanie AC End Cable pomiędzy magistralą AC a rozdzielnicą |
| Układ połączeń | 3P + N + PE |
| Liczba żył / pinów | 5 |
| Typ przewodu | Miedziany, linka (stranded wire) |
| Kompatybilny przekrój żył | 2,5 / 4,0 mm² |
| Kompatybilna średnica zewnętrzna kabla | 14,5–17,5 mm |
| Zalecany przewód systemowy | 5-żyłowy przewód miedziany do zastosowań zewnętrznych |
| Zalecane napięcie znamionowe przewodu | 450 / 750 V (U0/U) |
| Napięcie znamionowe systemu złączy | 500 V |
| Prąd znamionowy systemu złączy | 40 A* |
| Referencyjna obciążalność przewodu 2,5 mm² | Do 22 A* |
| Referencyjna obciążalność przewodu 4,0 mm² | Do 30 A* |
| Zakres temperatury pracy złącza | -40°C do +85°C |
| Stopień ochrony | IP68 |
| Odporność UV | Tak |
| Klasa palności | UL94-V0 |
| Zgodność | RoHS, UV Resistant |
| Norma systemu złączy | EN 61984 |
| Sposób zakończenia przewodów | Zaciskanie pinów narzędziem do crimpowania |
Uwaga: oficjalne oznaczenie Hoymiles to T5-CTC-EN2540C; w ofertach handlowych może występować również jako MIT-CTC-EN2540C lub EN2540C. Model EN2540C jest przeznaczony wyłącznie do przewodów typu linka o przekroju 2,5 lub 4 mm² i średnicy zewnętrznej 14,5–17,5 mm. Prąd 40 A jest wartością znamionową systemu złączy — dopuszczalny prąd gotowego przewodu końcowego należy dobrać do przekroju przewodu, sposobu prowadzenia, długości obwodu oraz lokalnych przepisów. Producent podaje orientacyjnie do 22 A dla 2,5 mm² i do 30 A dla 4 mm².
