Opis

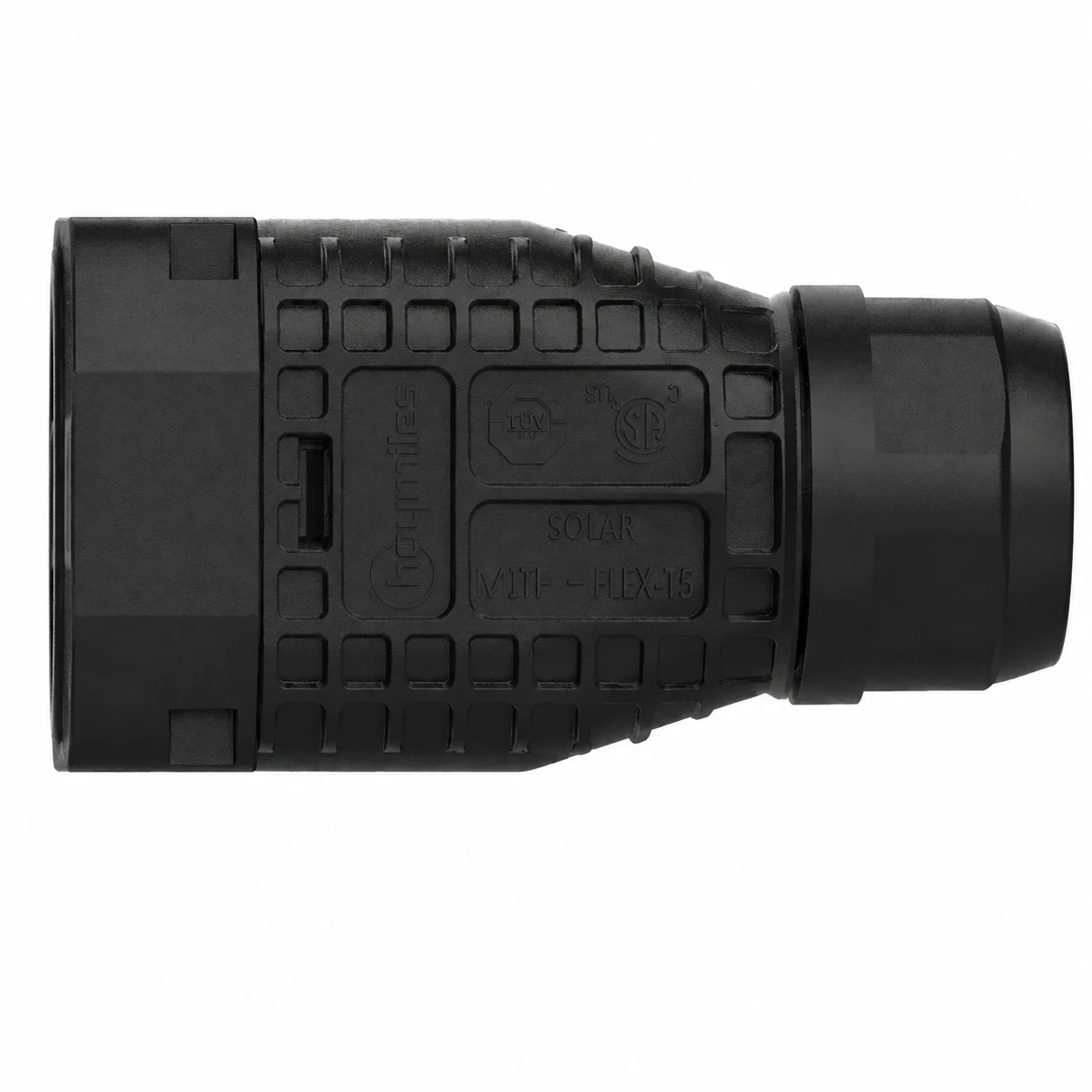

Hoymiles FLEX-T5 T5-CTC-EN2560C — złącze zaciskowe AC 3F do mikroinwerterów MIT
Złącze zaciskowe Hoymiles FLEX-T5 T5-CTC-EN2560C jest elementem trójfazowego systemu okablowania AC Flex-T5, przeznaczonego do mikroinwerterów Hoymiles serii MIT. Służy do wykonania przewodu końcowego AC End Cable, łączącego zakończenie magistrali AC z rozdzielnicą elektryczną instalacji.
Wariant EN2560C przeznaczony jest do pięciożyłowych przewodów miedzianych typu linka o przekroju 2,5 / 4,0 / 6,0 mm². Obsługuje przewody o średnicy zewnętrznej 14,5–20,5 mm i wykorzystuje pięć styków odpowiadających przewodom L1, L2, L3, N i PE. Producent stosuje dwie konfiguracje uszczelnienia — dla przewodów 2,5/4 mm² oraz dla przewodów 6 mm².
System złączy Flex-T5 pracuje w układzie 3P + N + PE, posiada napięcie znamionowe 500 V oraz prąd znamionowy 40 A. Stopień ochrony IP68, odporność na promieniowanie UV, klasa palności UL94-V0 oraz zakres temperatur pracy od -40°C do +85°C umożliwiają zastosowanie systemu w zewnętrznych instalacjach fotowoltaicznych.
Najważniejsze korzyści
- Dedykowane do Hoymiles MIT — oryginalny element trójfazowego systemu Flex-T5.
- Obsługa 2,5 / 4 / 6 mm² — jeden wariant złącza umożliwia stosowanie trzech popularnych przekrojów przewodów.
- Przewody typu linka — model EN2560C jest przeznaczony do przewodów wielodrutowych.
- Średnica kabla 14,5–20,5 mm — szeroki zakres kompatybilnych przewodów AC.
- 3P + N + PE — pięciopinowe połączenie do trójfazowej instalacji AC.
- Prąd znamionowy systemu 40 A — parametry dopasowane do magistrali Flex-T5.
- Napięcie znamionowe 500 V — zgodność z trójfazowym systemem połączeniowym Hoymiles.
- IP68 — wysoka szczelność po prawidłowym wykonaniu połączenia.
- Odporność UV — przystosowanie do instalacji zewnętrznych.
- UL94-V0 — wysoka klasa odporności materiału na palność.
Zastosowanie
- Wykonanie przewodu końcowego AC End Cable dla systemu Flex-T5.
- Połączenie trójfazowej magistrali mikroinwerterów Hoymiles MIT z rozdzielnicą elektryczną.
- Instalacje wykorzystujące przewody 5-żyłowe o przekroju 2,5 / 4 / 6 mm².
- Systemy wymagające szczelnego, systemowego zakończenia magistrali AC.
Dane techniczne (skrócone)
| Producent | Hoymiles |
| Model | T5-CTC-EN2560C |
| Nazwa producenta | Flex-T5 Cable Terminal Connector |
| Typ produktu | Złącze zaciskowe / końcowe AC |
| System | Hoymiles Flex-T5 |
| Kompatybilne mikroinwertery | Hoymiles seria MIT |
| Funkcja | Wykonanie przewodu AC End Cable pomiędzy magistralą AC a rozdzielnicą |
| Układ połączeń | 3P + N + PE |
| Liczba styków | 5 |
| Typ przewodu | Miedziany, linka (stranded wire) |
| Kompatybilny przekrój żył | 2,5 / 4,0 / 6,0 mm² |
| Kompatybilna średnica zewnętrzna kabla | 14,5–20,5 mm |
| Uszczelka dla przewodów 2,5 / 4 mm² | Typ 1 |
| Uszczelka dla przewodu 6 mm² | Typ 2 |
| Zalecany przewód | 5-żyłowy przewód miedziany do zastosowań zewnętrznych |
| Zalecane napięcie przewodu | 450 / 750 V (U0/U) |
| Napięcie znamionowe systemu złączy | 500 V |
| Prąd znamionowy systemu złączy | 40 A* |
| Referencyjna obciążalność przewodu 2,5 mm² | Do 22 A* |
| Referencyjna obciążalność przewodu 4,0 mm² | Do 30 A* |
| Referencyjna obciążalność przewodu 6,0 mm² | Do 39 A* |
| Zakres temperatury systemu złączy | -40°C do +85°C |
| Stopień ochrony | IP68 |
| Odporność UV | Tak |
| Klasa palności | UL94-V0 |
| Norma systemu złączy | EN 61984 |
| Zgodność | RoHS, odporność UV |
| Sposób zakończenia przewodu | Zaciskanie pinów narzędziem do crimpowania |
Uwaga: model T5-CTC-EN2560C jest przeznaczony do przewodów typu linka. Dla przewodów jednodrutowych producent przewiduje osobny wariant T5-CTC-EN2560S. Wartość 40 A jest parametrem systemu złączy; dopuszczalne obciążenie gotowego przewodu AC End Cable zależy od zastosowanego przekroju, sposobu prowadzenia przewodu, długości obwodu i lokalnych przepisów. Hoymiles podaje orientacyjnie do 22 A dla 2,5 mm², do 30 A dla 4 mm² oraz do 39 A dla 6 mm².
