Moduł sterujący Sofar Solar CBS5000-BCU HV
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Moduł bateryjny
- Rodzaj Wysokonapięciowy
Opis

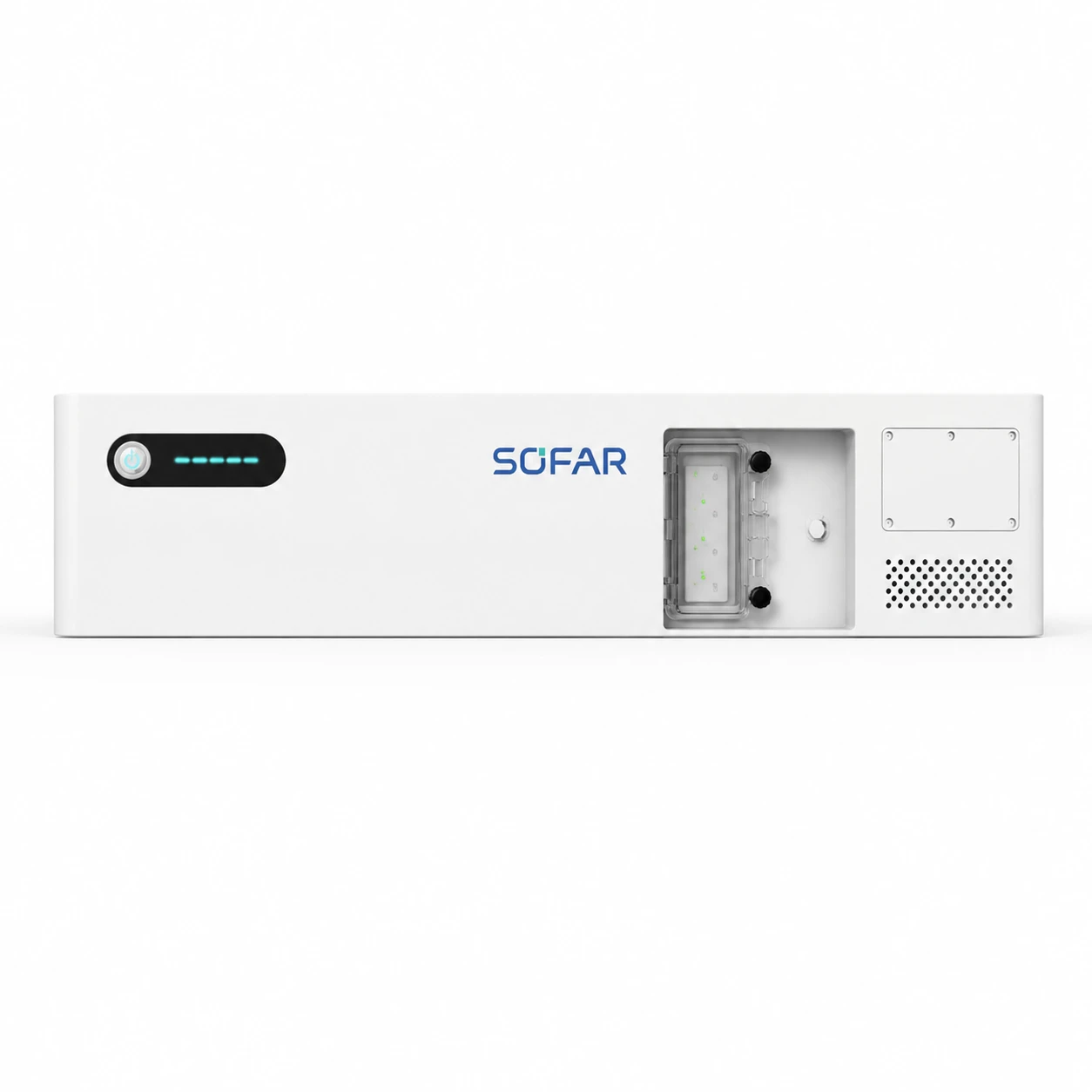

SOFAR CBS5000-BCU — jednostka sterująca wysokonapięciowego magazynu energii CBS5000
Moduł sterujący SOFAR CBS5000-BCU jest centralnym elementem wysokonapięciowego systemu magazynowania energii SOFAR CBS5000. Jednostka odpowiada za zarządzanie pracą modułów bateryjnych CBS5000-BMU, komunikację z systemem oraz kontrolę przepływu energii pomiędzy magazynem a kompatybilnym falownikiem.
Jedna jednostka CBS5000-BCU może obsługiwać od 4 do 12 modułów bateryjnych o energii 5,12 kWh każdy, co pozwala skonfigurować pojedynczą wieżę magazynu o pojemności od 20,48 do 61,44 kWh. System umożliwia również połączenie do 4 jednostek BCU w jednej sieci komunikacyjnej, dzięki czemu możliwa jest dalsza rozbudowa magazynu energii.
CBS5000-BCU pracuje w zakresie napięcia 600–1000 V DC i obsługuje maksymalny prąd do 50 A. Obudowa o stopniu ochrony IP66, zakres temperatur pracy od -20°C do +55°C oraz modułowa konstrukcja systemu pozwalają na zastosowanie urządzenia w rozbudowanych instalacjach magazynowania energii wymagających wysokiego napięcia i elastycznej skalowalności.
Najważniejsze korzyści
- Obsługa 4–12 modułów CBS5000-BMU — elastyczne dopasowanie pojemności magazynu energii do potrzeb instalacji.
- 20,48–61,44 kWh na jedną jednostkę BCU — szeroki zakres konfiguracji pojedynczej wieży bateryjnej.
- Do 4 jednostek BCU w jednej sieci — możliwość rozbudowy systemu do dużych pojemności magazynowania energii.
- Zakres napięcia 600–1000 V DC — praca w wysokonapięciowym systemie bateryjnym.
- Maksymalny prąd 50 A — parametry dostosowane do wysokiej mocy systemu CBS5000.
- Modułowa konstrukcja — uproszczony montaż oraz możliwość etapowej rozbudowy systemu.
- Automatyczne zarządzanie modułami — jednostka koordynuje pracę baterii i komunikację systemową.
- Komunikacja CAN — wymiana danych z kompatybilnym falownikiem i pozostałymi elementami systemu.
- IP66 — wysoki stopień ochrony przed pyłem i wodą.
- Temperatura pracy od -20°C do +55°C — możliwość zastosowania w szerokim zakresie warunków środowiskowych.
Zastosowanie
- Budowa wysokonapięciowych magazynów energii SOFAR CBS5000.
- Zarządzanie modułami bateryjnymi CBS5000-BMU.
- Systemy magazynowania energii wymagające pojemności od 20,48 do 61,44 kWh na jedną wieżę.
- Rozbudowane instalacje wykorzystujące kilka równoległych jednostek magazynowania energii.
- Instalacje współpracujące z kompatybilnymi wysokonapięciowymi falownikami hybrydowymi SOFAR.
Dane techniczne (skrócone)
| Producent | SOFAR |
| Model | CBS5000-BCU |
| Typ urządzenia | Jednostka sterująca wysokonapięciowego magazynu energii |
| System bateryjny | SOFAR CBS5000 |
| Kompatybilny moduł bateryjny | CBS5000-BMU |
| Liczba obsługiwanych modułów BMU | 4–12 szt. |
| Energia pojedynczego modułu BMU | 5,12 kWh |
| Zakres pojemności pojedynczej wieży | 20,48–61,44 kWh |
| Zakres napięcia roboczego BCU | 600–1000 V DC |
| Maksymalny prąd | 50 A |
| Maks. liczba BCU w sieci komunikacyjnej | 4 |
| Maks. pojemność systemu przy 4 wieżach | Do 245,76 kWh* |
| Komunikacja | CAN |
| Sygnalizacja | LED |
| Klasa ochronności | Klasa I |
| Stopień ochrony | IP66 |
| Zakres temperatury pracy systemu | -20°C do +55°C |
| Wilgotność względna | 5–95% |
| Maks. wysokość pracy | 4000 m** |
| Sposób instalacji systemu | Montaż podłogowy |
| Chłodzenie | Naturalne |
| Wymiary BCU (szer. × gł. × wys.) | 630 × 415 × 230 mm |
| Masa | 24,5 kg |
* Wartość 245,76 kWh odpowiada czterem maksymalnie rozbudowanym wieżom po 61,44 kWh; konfiguracja całego systemu musi być zgodna z aktualnymi wytycznymi SOFAR oraz kompatybilnością zastosowanego falownika. ** Producent przewiduje ograniczenie parametrów pracy powyżej 2000 m n.p.m. CBS5000-BCU jest jednostką sterującą systemu i samodzielnie nie stanowi kompletnego magazynu energii — wymaga odpowiedniej liczby modułów CBS5000-BMU.
