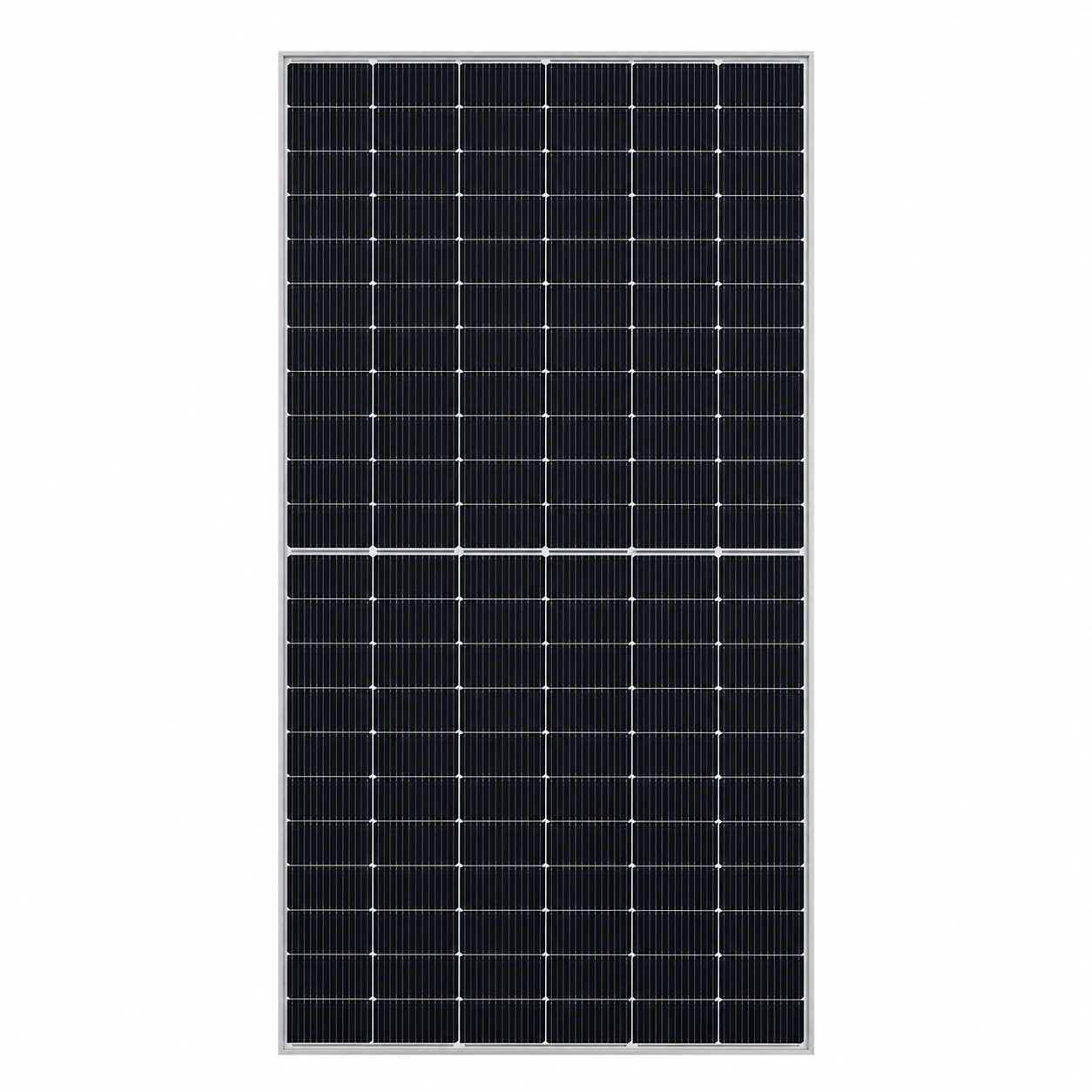

Panel fotowoltaiczny JA Solar 535W JAM60D42 BIFACIAL LB SF MC4 N-Type
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ bifacial
- Obramowanie srebrna rama
- Moc 505 - 550 W
- Grubość ramy 30 mm
- Wysokość modułu powyżej 200 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 12 lat
- Gwarancja wydajności 30 lat
Opis
JA Solar JAM60D42-535/LB — panel fotowoltaiczny 535 W, N-Type, bifacial, szkło–szkło, srebrna rama, MC4
Panel fotowoltaiczny JA Solar JAM60D42-535/LB z serii DeepBlue 4.0 Pro jest dwustronnym modułem o mocy znamionowej 535 W, wykonanym w technologii ogniw N-Type n-Bycium+. Sprawność modułu wynosząca 22,9% pozwala efektywnie wykorzystywać dostępną powierzchnię w instalacjach komercyjnych, przemysłowych i gruntowych.
Konstrukcja bifacial umożliwia produkcję energii zarówno przez przednią, jak i tylną stronę panelu. Przy współczynniku promieniowania tylnego wynoszącym 10% moc modułu może osiągnąć około 578 W. Rzeczywisty dodatkowy uzysk zależy od albedo podłoża, wysokości montażu, kąta nachylenia, rozstawu rzędów oraz stopnia zacienienia tylnej powierzchni.
Moduł wykorzystuje 120 ogniw połówkowych w układzie 6 × 20 oraz technologię 16BB. Wieloszynowa konstrukcja poprawia zbieranie prądu z ogniw, ogranicza straty rezystancyjne i zmniejsza wpływ mikropęknięć na parametry elektryczne panelu.
Budowa Double Glass obejmuje przednią i tylną szybę o grubości 2 mm. Konstrukcja szkło–szkło zwiększa odporność na wilgoć, obciążenia środowiskowe i długotrwałą eksploatację. Wariant SF jest wyposażony w srebrną ramę aluminiową o wysokości 30 mm.
Panel ma przewody solarne o przekroju 4 mm² oraz złącza Stäubli MC4-EVO2A. Puszka przyłączeniowa o stopniu ochrony IP68 i trzy diody bypass zapewniają ochronę połączeń oraz ograniczają wpływ częściowego zacienienia na pracę modułu.
Korzystny współczynnik temperaturowy mocy wynoszący -0,29%/°C ogranicza spadek wydajności podczas pracy przy wysokiej temperaturze ogniw. Dodatnia tolerancja mocy 0–+3% oznacza, że moc zmierzona w standardowych warunkach testowych nie powinna być niższa od wartości znamionowej.
Producent zapewnia 25-letnią gwarancję produktową oraz 30-letnią liniową gwarancję mocy. Deklarowana degradacja wynosi maksymalnie 1% w pierwszym roku oraz 0,4% rocznie w kolejnych latach, co odpowiada zachowaniu co najmniej 87,4% początkowej mocy po 30 latach.
Najważniejsze korzyści
- Moc znamionowa 535 W — wysoka moc jednostkowa do dużych instalacji fotowoltaicznych.
- Sprawność 22,9% — efektywne wykorzystanie dostępnej powierzchni montażowej.
- Ogniwa N-Type n-Bycium+ — ograniczona degradacja LID i stabilne parametry eksploatacyjne.
- Konstrukcja bifacial — możliwość produkcji dodatkowej energii przez tylną stronę panelu.
- Do około 578 W przy 10% uzysku tylnego — zwiększona produkcja przy wykorzystaniu promieniowania odbitego.
- Współczynnik bifacjalności 80% ±5% — skuteczne wykorzystanie światła docierającego do tylnej powierzchni.
- Technologia szkło–szkło — zwiększona odporność na wilgoć i czynniki środowiskowe.
- 120 ogniw połówkowych i 16BB — ograniczenie strat elektrycznych i poprawa niezawodności.
- Współczynnik temperaturowy -0,29%/°C — mniejsze straty mocy przy wysokiej temperaturze.
- Tolerancja mocy 0–+3% — brak ujemnej tolerancji względem mocy znamionowej.
- Złącza Stäubli MC4-EVO2A — sprawdzone połączenie przewodów instalacji fotowoltaicznej.
- 25 lat gwarancji produktowej i 30 lat gwarancji mocy — długoterminowa ochrona inwestycji.
Zastosowanie
- Komercyjne i przemysłowe instalacje fotowoltaiczne.
- Instalacje PV na dachach hal produkcyjnych i magazynowych.
- Elektrownie fotowoltaiczne oraz systemy montowane na gruncie.
- Instalacje na jasnych dachach i powierzchniach o wysokim współczynniku odbicia.
- Wiaty fotowoltaiczne, carporty i konstrukcje umożliwiające pracę tylnej strony panelu.
- Systemy wymagające wysokiej mocy modułów i napięcia systemowego do 1500 V DC.
Dane techniczne (skrócone)
| Producent | JA Solar |
| Model | JAM60D42-535/LB |
| Seria | DeepBlue 4.0 Pro |
| Moc znamionowa Pmax | 535 W |
| Moc przy 10% promieniowania tylnego | 578 W |
| Sprawność modułu | 22,9% |
| Technologia ogniw | Monokrystaliczne N-Type n-Bycium+, half-cell, 16BB |
| Liczba ogniw | 120, układ 6 × 20 |
| Konstrukcja modułu | Bifacial, Double Glass |
| Kolor ramy | Srebrny — Silver Frame |
| Współczynnik bifacjalności | 80% ±5% |
| Tolerancja mocy | 0–+3% |
| Napięcie obwodu otwartego Voc | 44,13 V |
| Napięcie w punkcie mocy maksymalnej Vmp | 37,03 V |
| Prąd zwarciowy Isc | 15,31 A |
| Prąd w punkcie mocy maksymalnej Imp | 14,45 A |
| Voc przy 10% promieniowania tylnego | 44,13 V |
| Vmp przy 10% promieniowania tylnego | 37,03 V |
| Isc przy 10% promieniowania tylnego | 16,53 A |
| Imp przy 10% promieniowania tylnego | 15,61 A |
| Współczynnik temperaturowy Pmax | -0,290%/°C |
| Współczynnik temperaturowy Voc | -0,250%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| NOCT | 45°C ±2°C |
| Zakres temperatury pracy | Od -40°C do +85°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maksymalny bezpiecznik szeregowy | 30 A |
| Maksymalne obciążenie statyczne od przodu | 5400 Pa |
| Maksymalne obciążenie statyczne od tyłu | 2400 Pa |
| Wymiary | 2063 × 1134 × 30 mm |
| Masa | 28,8 kg |
| Szkło przednie / tylne | 2,0 mm / 2,0 mm |
| Puszka przyłączeniowa | IP68, 3 diody bypass |
| Przekrój przewodów | 4 mm² |
| Długość przewodów — montaż pionowy | 400 mm (+) / 200 mm (-) |
| Długość przewodów — montaż poziomy | 1200 mm (+) / 1200 mm (-) |
| Typ złączy | Stäubli MC4-EVO2A |
| Klasa bezpieczeństwa | Klasa II |
| Klasa odporności ogniowej | UL Type 29 / Class C |
| Gwarancja produktowa | 25 lat |
| Liniowa gwarancja mocy | 30 lat; minimum 87,4% początkowej mocy po 30 latach |
Uwaga: znamionowa moc modułu wynosi 535 W w warunkach STC. Wartość 578 W dotyczy warunków uwzględniających 10-procentowy udział promieniowania docierającego do tylnej strony panelu i nie stanowi gwarantowanej mocy w każdej instalacji. Dodatkowy uzysk zależy od albedo, konstrukcji montażowej, wysokości nad podłożem, kąta nachylenia i zacienienia. Oznaczenie SF odnosi się do wariantu ze srebrną ramą. Przed montażem należy potwierdzić kolor ramy, długość przewodów i rodzaj złączy na etykiecie konkretnej partii produktu.
