Panel fotowoltaiczny Jinko Solar JKM450-48HL4M-BDV 450 W Bifacial BF
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ szkło/szkło
- Obramowanie czarna rama
- Moc 400 - 455 W
- Grubość ramy 30 mm
- Wysokość modułu do 180 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 15 lat
- Gwarancja wydajności 30 lat
Opis

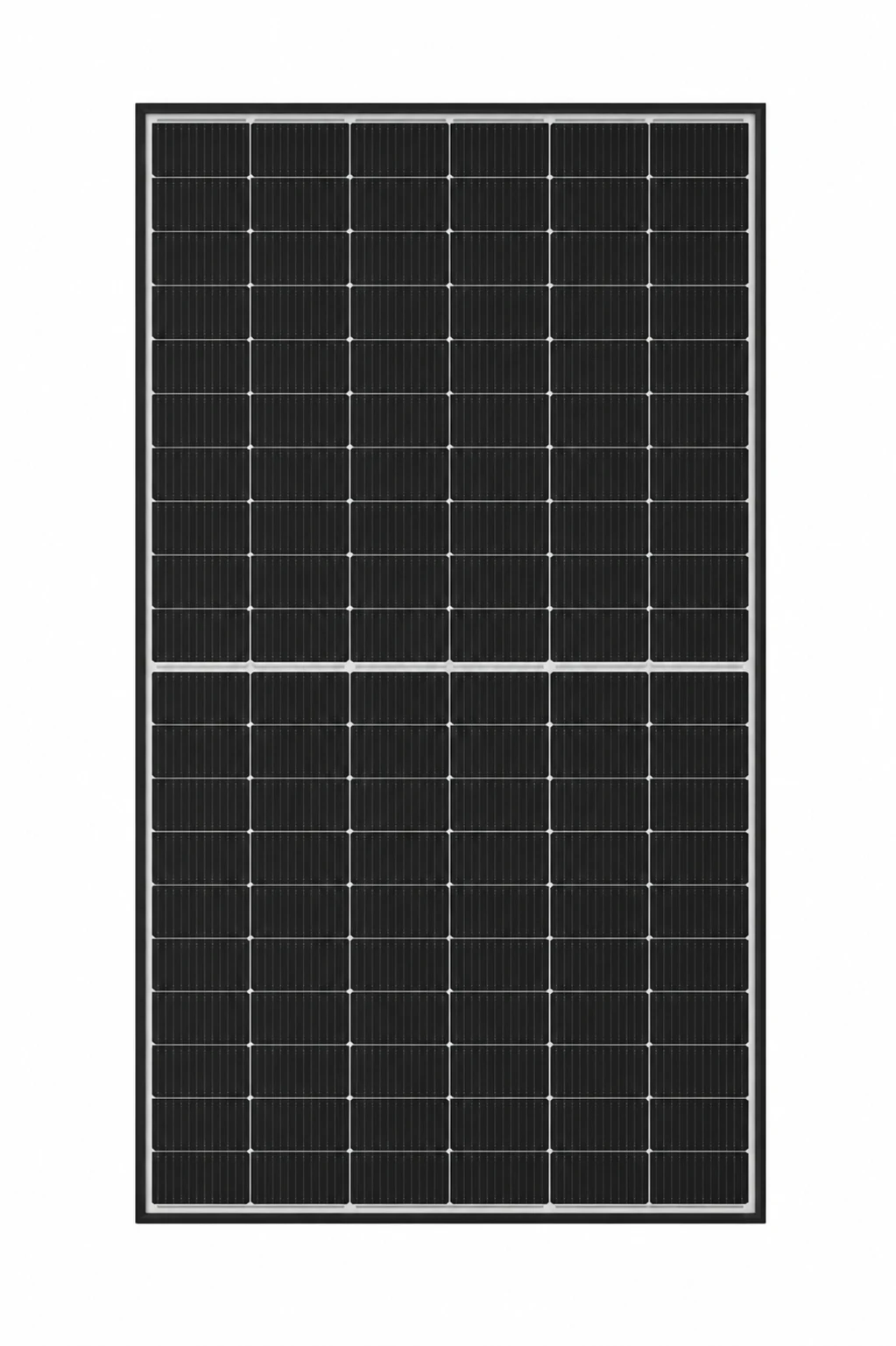

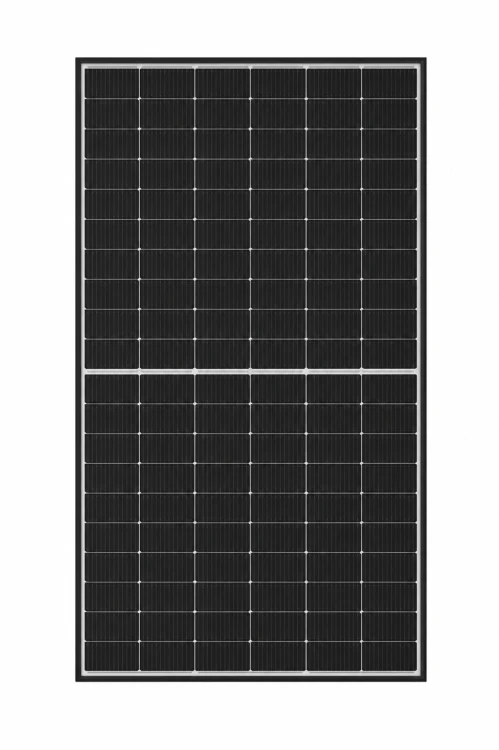

Jinko Solar JKM450N-48HL4M-BDV — panel fotowoltaiczny 450 W N-Type Bifacial Double Glass Black Frame
Panel fotowoltaiczny Jinko Solar JKM450N-48HL4M-BDV z serii Tiger Neo to wysokowydajny moduł bifacjalny o mocy znamionowej 450 W i sprawności 22,52%. Zastosowane monokrystaliczne ogniwa N-Type TOPCon oraz technologia HOT 3.0 zapewniają wysoką efektywność konwersji energii, ograniczoną degradację LID/LeTID oraz dobre parametry pracy przy słabszym nasłonecznieniu.
Konstrukcja Bifacial Dual Glass umożliwia produkcję energii zarówno z przedniej, jak i tylnej strony modułu. Współczynnik bifacjalności mocy wynosi 80 ±5%, a w warunkach BNPI, przy dodatkowym napromienieniu tylnej strony 135 W/m², producent podaje moc do 498 W. Rzeczywisty dodatkowy uzysk zależy od sposobu montażu, albedo podłoża, wysokości modułu nad powierzchnią oraz zacienienia tylnej strony.
Moduł wykonano w trwałej konstrukcji szkło-szkło z przednią i tylną taflą o grubości 2,0 mm. Czarna anodowana rama zapewnia estetyczne wykończenie, natomiast puszka przyłączeniowa IP68, napięcie systemowe do 1500 V DC oraz odporność na testowe obciążenia statyczne do 6000 Pa od frontu i 4000 Pa od tyłu pozwalają stosować panel zarówno w instalacjach domowych, jak i komercyjnych oraz gruntowych.
Najważniejsze korzyści
- 450 W mocy znamionowej — wysoka moc przy kompaktowych wymiarach modułu.
- Sprawność 22,52% — efektywne wykorzystanie dostępnej powierzchni montażowej.
- Technologia N-Type TOPCon — ograniczona degradacja i wysoka wydajność w długim okresie użytkowania.
- HOT 3.0 — technologia Jinko Solar zwiększająca sprawność i niezawodność ogniw N-Type.
- SMBB — poprawione przechwytywanie światła oraz zbieranie prądu z ogniw.
- Bifacial — możliwość generowania energii również z promieniowania docierającego do tylnej strony modułu.
- Bifacjalność Pmax 80 ±5% — wysoki potencjał wykorzystania światła odbitego.
- Do 498 W w warunkach BNPI — dodatkowa produkcja energii przy napromienieniu tylnej strony 135 W/m².
- Dual Glass 2,0 + 2,0 mm — trwała konstrukcja szkło-szkło zwiększająca odporność modułu.
- Black Frame — czarna anodowana rama zapewniająca estetyczne wykończenie instalacji.
- Niski współczynnik temperaturowy -0,29%/°C — ograniczenie strat mocy w wysokich temperaturach.
- Odporność na PID — rozwiązania konstrukcyjne ograniczające degradację wywołaną różnicą potencjałów.
- Tolerancja mocy 0 do +3% — dodatnia tolerancja parametrów znamionowych.
- 1500 V DC — możliwość stosowania w nowoczesnych wysokonapięciowych systemach PV.
- 6000 / 4000 Pa — wysoka odporność na testowe obciążenia statyczne.
- Puszka przyłączeniowa IP68 — wysoki stopień ochrony elementów przyłączeniowych.
- 15 lat gwarancji produktowej — zgodnie z kartą katalogową producenta.
- 30 lat liniowej gwarancji mocy — co najmniej 87,4% mocy po 30 latach.
Zastosowanie
- Instalacje fotowoltaiczne na domach jednorodzinnych.
- Systemy PV na budynkach komercyjnych i przemysłowych.
- Instalacje dachowe wymagające modułów o wysokiej sprawności i czarnej ramie.
- Instalacje gruntowe i carporty umożliwiające efektywne wykorzystanie technologii bifacial.
- Systemy na jasnych lub odbijających powierzchniach zwiększających potencjalny uzysk z tylnej strony modułu.
Dane techniczne (skrócone)
| Producent | Jinko Solar |
| Seria | Tiger Neo |
| Model | JKM450N-48HL4M-BDV |
| Moc znamionowa Pmax | 450 W |
| Sprawność modułu | 22,52% |
| Technologia ogniw | N-Type TOPCon, HOT 3.0, SMBB |
| Typ modułu | Bifacial, Dual Glass |
| Wykończenie | Black Frame / transparentny tył |
| Liczba ogniw | 96 (48 × 2) |
| Napięcie w punkcie mocy maksymalnej Vmp | 30,53 V |
| Prąd w punkcie mocy maksymalnej Imp | 14,74 A |
| Napięcie obwodu otwartego Voc | 36,19 V |
| Prąd zwarciowy Isc | 15,65 A |
| Tolerancja mocy | 0 do +3% |
| Moc w warunkach BNPI | 498 W* |
| Vmp w warunkach BNPI | 30,53 V |
| Imp w warunkach BNPI | 16,32 A |
| Voc w warunkach BNPI | 36,19 V |
| Isc w warunkach BNPI | 17,32 A |
| Współczynnik bifacjalności Pmax | 80 ±5% |
| Współczynnik bifacjalności Isc | 80 ±5% |
| Współczynnik bifacjalności Voc | 98 ±5% |
| Współczynnik temperaturowy Pmax | -0,29%/°C |
| Współczynnik temperaturowy Voc | -0,25%/°C |
| Współczynnik temperaturowy Isc | +0,045%/°C |
| Zakres temperatur pracy | -40°C do +70°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maks. bezpiecznik szeregowy | 35 A |
| Maks. statyczne obciążenie testowe — przód | 6000 Pa |
| Maks. statyczne obciążenie testowe — tył | 4000 Pa |
| Wymiary | 1762 × 1134 × 30 mm |
| Masa | 24,0 kg |
| Szkło przednie | 2,0 mm, powłoka antyrefleksyjna |
| Szkło tylne | 2,0 mm, wzmacniane termicznie |
| Rama | Czarna, anodowany stop aluminium |
| Puszka przyłączeniowa | IP68 |
| Klasa ochronności | Class II |
| Klasa ogniowa IEC | Class C |
| Przekrój przewodów | 4,0 mm² |
| Standardowa długość przewodów | +400 mm / -200 mm lub długość niestandardowa |
| Złącza | JK03M / JK03M2 / inne; MC4 i MC4-EVO2 opcjonalnie |
| Gwarancja produktowa | 15 lat |
| Liniowa gwarancja mocy | 30 lat |
| Degradacja w pierwszym roku | ≤ 1% |
| Roczna degradacja przez kolejne lata | ≤ 0,40%/rok |
| Gwarantowana moc po 30 latach | ≥ 87,4% |
Uwaga: właściwe oznaczenie producenta zawiera literę „N” i brzmi JKM450N-48HL4M-BDV. Moc znamionowa 450 W dotyczy przedniej strony modułu w warunkach STC. Wartość 498 W pochodzi z warunków BNPI: 1000 W/m² napromienienia przedniej strony oraz 135 W/m² tylnej strony i nie stanowi mocy znamionowej modułu w STC. Rzeczywisty uzysk bifacjalny zależy m.in. od albedo podłoża, wysokości i kąta montażu oraz zacienienia tylnej powierzchni. Oznaczenie BF/BFR stosowane w ofertach handlowych odnosi się do czarnej ramy; moduł pozostaje konstrukcją bifacjalną z transparentnym tyłem. Typ złączy oraz długości przewodów mogą różnić się w zależności od wersji i dostarczonej partii.
