Panel fotowoltaiczny Trina Solar TSM-NEG18R.28 520 W N-Type Double Glass BF
Produkty uzupełniające to wygodny sposób na skompletowanie zamówienia o komponenty idealnie pasujące do przeglądanego produktu!
Gdy dodasz produkt uzupełniający klikając "+ Dodaj", zostanie on zarezerwowany i poczeka aż dodasz główny produkt do koszyka. Oznacza to, że produkt komplementarny:
- Nie trafia od razu do koszyka - produkt jest tymczasowo zarezerwowany
- Zostanie dodany automatycznie gdy dodasz główny produkt do koszyka
- Możesz dodać kilka produktów - wszystkie trafią razem do koszyka
Przykład: Przeglądasz inwerter hybrydowy, a w produktach uzupełniających zaznaczasz pasujący magazyn energii + okablowanie. Gdy klikniesz "Dodaj do koszyka" przy inwerterze, wszystkie 3 produkty trafią razem do koszyka.
Ceny w podsumowaniu są orientacyjne i mogą się zmienić w zależności od wybranej konfiguracji głównego produktu.
Cechy produktu
Panele
- Forma dostawy Wysyłka
- Typ szkło/szkło
- Obramowanie czarna rama
- Moc 555-620 W
- Grubość ramy 30 mm
- Wysokość modułu 180 - 200 cm
- Szerokość modułu powyżej 110 cm
- Gwarancja produktowa 25 lat
- Gwarancja wydajności 30 lat
Opis

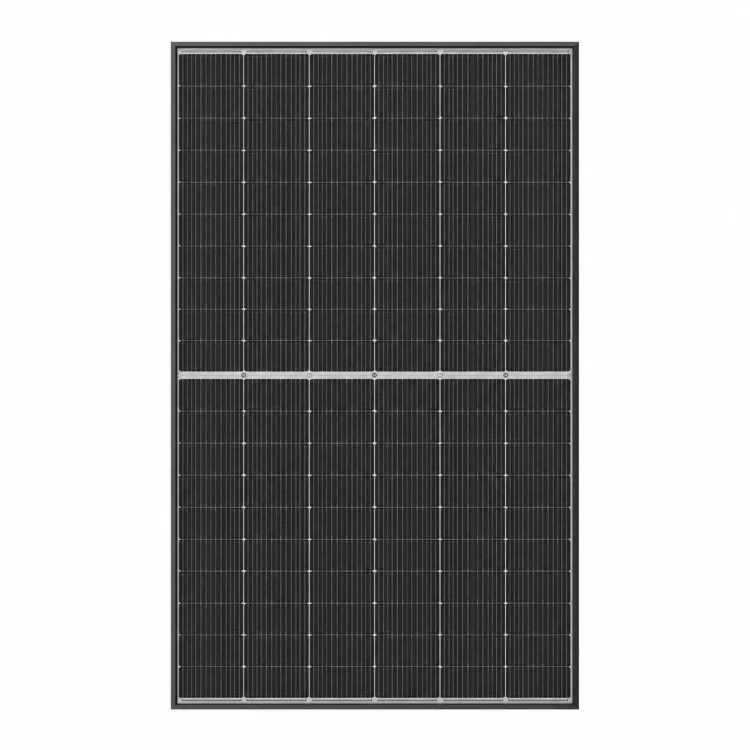

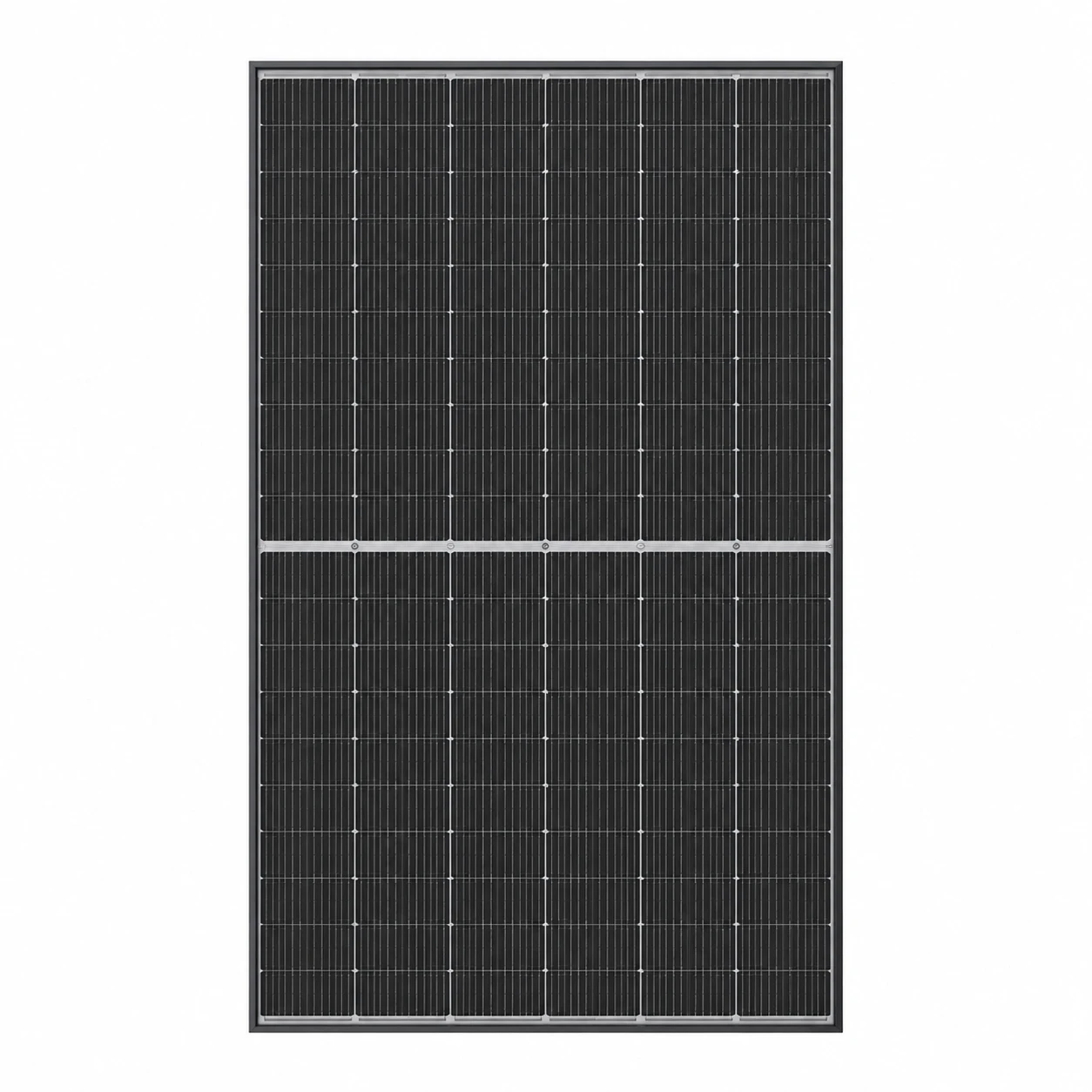

Trina Solar TSM-NEG18R.28 520 W — panel fotowoltaiczny N-Type i-TOPCon Double Glass Black Frame
Panel fotowoltaiczny Trina Solar TSM-NEG18R.28 520 W z serii Vertex S+ to wysokowydajny moduł monofacjalny wykonany w technologii N-Type i-TOPCon. Moc znamionowa 520 W oraz sprawność modułu na poziomie 23,4% pozwalają uzyskać wysoką moc instalacji przy stosunkowo kompaktowych wymiarach modułu.
Konstrukcja Dual Glass wykorzystuje dwie tafle półhartowanego szkła o grubości 1,6 mm, zwiększając odporność modułu na wilgoć, mikropęknięcia i trudne warunki środowiskowe. Model posiada czarną anodowaną ramę aluminiową, dzięki czemu łączy wysokie parametry techniczne z estetycznym wyglądem odpowiednim zarówno dla dachów komercyjnych, jak i większych instalacji mieszkaniowych.
Moduł charakteryzuje się niskim współczynnikiem temperaturowym mocy -0,29%/°C, dodatnią selekcją mocy 0 do +5 W oraz maksymalnym napięciem systemowym 1500 V DC. Odporność na obciążenia testowe do 5400 Pa od frontu i 2400 Pa od tyłu, puszka przyłączeniowa IP68 oraz 30-letnia gwarancja mocy zapewniają wysoką trwałość w długim okresie eksploatacji.
Najważniejsze korzyści
- 520 W mocy znamionowej — wysoka moc pojedynczego modułu.
- Sprawność 23,4% — efektywne wykorzystanie dostępnej powierzchni instalacji.
- Technologia N-Type i-TOPCon — wysoka sprawność oraz korzystna charakterystyka długoterminowej pracy.
- Platforma ogniw 210 mm — konstrukcja zoptymalizowana pod kątem wysokiej mocy i niskiego napięcia modułu.
- Monofacial Dual Glass — trwała konstrukcja szkło-szkło przy produkcji energii z przedniej strony modułu.
- Szkło 1,6 + 1,6 mm — lekka konstrukcja z dwiema taflami półhartowanego szkła.
- Black Frame — czarna anodowana rama zapewniająca estetyczne wykończenie instalacji.
- 108 ogniw — zoptymalizowana konstrukcja modułu Vertex S+.
- Niski współczynnik temperaturowy Pmax -0,29%/°C — ograniczenie strat mocy przy wysokiej temperaturze.
- Dobra wydajność przy słabym nasłonecznieniu — rozwiązanie zoptymalizowane także do pracy przy świetle rozproszonym.
- Dodatnia selekcja mocy 0 do +5 W — rzeczywista moc modułu jest selekcjonowana powyżej wartości nominalnej w podanym zakresie.
- 1500 V DC — możliwość stosowania w nowoczesnych systemach stringowych.
- Bezpiecznik szeregowy do 30 A — wysoka dopuszczalna wartość zabezpieczenia stringu.
- Obciążenie testowe 5400 / 2400 Pa — odporność na wysokie obciążenia mechaniczne.
- Odporność na wymagające środowisko — konstrukcja projektowana z myślą o wilgoci, soli, amoniaku i zapyleniu.
- Puszka przyłączeniowa IP68 — wysoki stopień ochrony elementów elektrycznych.
- 15 lat gwarancji produktowej — zgodnie z kartą katalogową 2025_B.
- 30 lat gwarancji mocy — minimum 87,4% mocy po 30 latach.
Zastosowanie
- Instalacje fotowoltaiczne na dachach obiektów komercyjnych i przemysłowych.
- Systemy PV na halach, magazynach i budynkach usługowych.
- Większe instalacje mieszkaniowe wymagające modułów o wysokiej sprawności.
- Dachy, gdzie ważne są kompaktowe wymiary i wysoka moc modułu.
- Instalacje wymagające trwałej konstrukcji Dual Glass i estetycznej czarnej ramy.
Dane techniczne (skrócone)
| Producent | Trina Solar |
| Seria | Vertex S+ |
| Model | TSM-NEG18R.28 |
| Moc znamionowa Pmax | 520 W |
| Sprawność modułu | 23,4% |
| Technologia ogniw | N-Type i-TOPCon, monokrystaliczne |
| Typ modułu | Monofacjalny Dual Glass |
| Wykończenie | Black Frame — czarna rama |
| Liczba ogniw | 108 |
| Napięcie w punkcie mocy maksymalnej Vmp | 34,1 V |
| Prąd w punkcie mocy maksymalnej Imp | 15,25 A |
| Napięcie obwodu otwartego Voc | 41,2 V |
| Prąd zwarciowy Isc | 15,99 A |
| Selekcja mocy | 0 do +5 W |
| Tolerancja pomiarowa Pmax | ±3% |
| Moc w warunkach NOCT | 396 W |
| Vmp w warunkach NOCT | 32,3 V |
| Imp w warunkach NOCT | 12,26 A |
| Voc w warunkach NOCT | 39,0 V |
| Isc w warunkach NOCT | 12,89 A |
| NOCT | 43 ±2°C |
| Współczynnik temperaturowy Pmax | -0,29%/°C |
| Współczynnik temperaturowy Voc | -0,24%/°C |
| Współczynnik temperaturowy Isc | +0,04%/°C |
| Maksymalne napięcie systemowe | 1500 V DC |
| Maks. bezpiecznik szeregowy | 30 A |
| Zakres temperatur pracy | -40°C do +70°C |
| Obciążenie testowe — dodatnie | 5400 Pa |
| Obciążenie testowe — ujemne | 2400 Pa |
| Wymiary | 1961 × 1134 × 30 mm |
| Masa | 23,5 kg |
| Szkło przednie | 1,6 mm, półhartowane, powłoka AR |
| Szkło tylne | 1,6 mm, półhartowane |
| Rama | Czarna, anodowany stop aluminium, 30 mm |
| Puszka przyłączeniowa | IP68 |
| Przewód | 4,0 mm² |
| Standardowe przewody — montaż pionowy | 200 / 320 mm; długość może być dostosowana |
| Złącza | MC4 EVO2 / TS4 Plus / TS4* |
| Pakowanie | 36 szt. / karton, 864 szt. / kontener 40' |
| Certyfikacja modułu | IEC 61215 / IEC 61730 / IEC 61701 / IEC 62716 |
| Gwarancja produktowa | 15 lat |
| Gwarancja mocy | 30 lat |
| Maks. degradacja w pierwszym roku | 1% |
| Maks. roczna degradacja później | 0,4%/rok |
| Gwarantowana moc po 30 latach | 87,4% |
Uwaga: TSM-NEG18R.28 520 W jest modułem monofacjalnym Dual Glass i nie należy opisywać go jako bifacjalnego. Skrót BF stosowany w nazwie handlowej oznacza Black Frame — czarną ramę. Opis przygotowano na podstawie karty Trina Solar TSM_EN_2025_B obejmującej zakres 490–520 W. Obecna strona producenta prezentuje także nowsze warianty rodziny NEG18R.28 o mocy do 525 W, dlatego parametrów tych wersji nie należy automatycznie przenosić na moduł 520 W. Typ złącza może zależeć od wariantu regionalnego i konkretnej partii dostawy.
Rekomendowane dla Ciebie

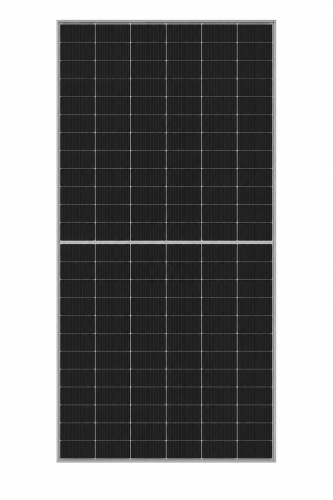

Panel fotowoltaiczny LONGi Hi-MO X10 LR7-60HVD-525M-T 525 W Bifacial BF
